PSR开关电源设计之EMC设计技巧

录入:edatop.com    点击:

本文是作者多年从事PSR原边反馈开关电源设计总结出的经验,上一章介绍了PSR原边反馈开关电源设计中变压器的“独特”设计方法,本章将继续为大家分享PSR原边反馈开关电源中的EMC设计技巧,希望能给大家的实际设计带来帮助。

先谈谈PCB Layout注意点:

大家都知道,EMC对地线走线毕竟有讲究,针对PSR的初级地线,可以分为4个地线,如图中所标示的三角地符号。这4个地线需采用“一点接地”的布局。

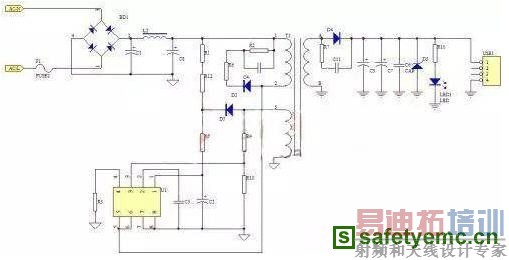

先上电路图:

闂傚倸鍊搁崐鎼佸磹閹间礁纾归柟闂寸绾惧綊鏌熼梻瀵割槮缁惧墽鎳撻—鍐偓锝庝簼閹癸綁鏌i鐐搭棞闁靛棙甯掗~婵嬫晲閸涱剙顥氬┑掳鍊楁慨鐑藉磻濞戔懞鍥偨缁嬪灝鐎俊銈忕到閸燁偆绮诲☉妯忓綊鏁愰崨顔跨缂備礁顑勯懗鍓佹閹捐纾兼慨姗嗗厴閸嬫捇鎮滈懞銉モ偓鍧楁煥閺囨氨鍔嶉柟鍐茬焸濮婄粯鎷呴崨濠傛殘闂佽崵鍠嗛崕鎶藉箲閵忕媭娼ㄩ柍褜鍓欓锝嗙節濮橆厼浜滅紒鐐妞存悂寮查鍕拺闁圭ǹ娴风粻鎾寸箾鐠囇呭埌閺佸牊淇婇妶鍛櫤闁稿鍓濈换婵囩節閸屾稑娅e銈忕到閵堟悂骞冩禒瀣垫晬婵炴垶蓱鐠囩偤姊虹拠鈥虫灍闁荤噦濡囬幑銏犫攽鐎n亞鍊為梺闈浤涢崘銊ヮ洭濠电姷鏁告慨鐑藉极閹间礁纾规い鏍仜閻掑灚銇勯幒鎴濐仼缁炬儳顭烽弻鐔煎礈瑜忕敮娑㈡煟閹惧娲撮柟顔筋殜閺佹劖鎯旈垾鑼晼濠电姭鎷冮崘顏冪驳闂侀€涚┒閸斿秶鎹㈠┑瀣窛妞ゆ洖鎳嶉崫妤呮⒒娴e憡璐¢柟铏尵閳ь剚姘ㄦ晶妤佺┍婵犲洤绠瑰ù锝堝€介妸鈺傜叆闁哄啠鍋撻柛搴$-缁辩偤骞掑Δ浣叉嫽闂佺ǹ鏈悷銊╁礂瀹€鍕厵闁惧浚鍋呭畷宀€鈧娲滈弫璇差嚕娴犲鏁囬柣鎰問閸炵敻姊绘担鑺ョ《闁革綇绠撻獮蹇涙晸閿燂拷...

1.C8的地线为电源输入地。

2.R5的地为功率地。

3.C2的地为小信号地。

4.变压器PIN3的地为屏蔽地。

这4个地的交接点为C8的负端,即:输入电压经整流桥后过C1到C8地,R5和变压器PIN3的地分别采用单独连线直接引致C8负端相连,连线尽量短;R5地线因考虑到压降和干扰应尽量宽些。

C5,R10,U1PIN7和PIN8地线汇集致C2负端再连接于C8负端。

若为双面板,以上4条地线尽量不要采用过孔连接,不得以可以采用多个过孔阵列以减小过孔压降。

以上地线布局恰当,产品的共模干扰会很小。

因PSR线路负载时工作在PFM状态下的DCM模式,DI/DT的增大和频率的提升,所以较难处理的是传导150K~5M差模干扰。

就依图从左到右针对有影响EMC的元件进行逐个分析。

1.保险丝

将保险丝换用保险电阻理论上来讲对产品效率是有负面影响的,但实际表现并不明显,

所以保险丝可以采用10/1W的保险电阻来降低150K附近的差模干扰,对通过5级能耗并无太大影响,且成本也有所降低。

2.C1,L2,C8

PSR工作在DCM模式,相对而言其输入峰值电流会大很多,所以输入滤波很重要。

峰值电流的增大会导致低压输入时母线电压较低,且C8的温升也会增加;

为了提高母线电压和降低C8的温升,需提高C1的容量和使用LOWESR的C1和C8。

因为提高C1的容量后,C1和C8的工作电压会上升,在输出功率不变的情况下,输入的峰值电流就会降低。

因L2的作用,实际表现为增加C1的容量比增加C8的容量抑制EMC会更有效。

一般取C1为6.8uF,C8为4.7uF效果较好,若受空间限制,采用8.2u与3.3u也比采用2个2.7u的EMC抑制效果好。

L2一般从成本考虑采用色环电感,因色环电感的功率有限,电感量太大会严重影响效率,一般取330u~2mH,

2mH是效率影响开始变得明显,330u对差模干扰的作用不够分量,为了使效率影响最低且对差模干扰抑制较佳,建议采用1mH。

因为“一点接地”的布局汇集点在C8的负端,在C8负端输入电流的方向是经过C1和BD1流回输入端,根据传导测试的原理,这样产生消极影响,所以需在 C1与C8的地线上作处理,有空间的可以再中间增加磁珠跳线,空间受限可以采用PCBlayout曲线来实现,虽然效果会弱些,但相比直线连接会改善不 少。

3.R6,D2,R2,C4

RCD吸收对EMC的影响大家都应该已经了解,这里主要说下R6与D2对EMC的影响。

R6的加入和D2采用恢复时间较慢的1N4007对空间辐射有一定的负作用,但对传导有益。

所以在整改EMC时此处的修改对空间辐射与传导的取舍还得引起注意。

4.R5

R5既为电流检测点也是限功率设置点。

所以R5的取值会影响峰值电流也会影响OPP保护点。

建议在OPP满足的情况下尽量取大些。

一般不低于2R,建议取2.2R。

5.R4,R10,D3,R3,C2

在前部分有提到VCC电压的升高对EMC有恶性影响。因IC内部的检测有采用积分电路,所以当VCC电压设置过高,就需要更长的积分时间,在周期不变的 情况下,TON的时间就会增加,输出功率不变的情况下MOS的峰值电流就会增加,在RCD和D4的吸收R7,C11上的峰值都会增加,且D3,R3,C2 也对VCC有下拉和吸收作用,会使输出电压的过冲加剧,同时影响延时检测的开启时间。这一系列的变化对EMC的影响是不可忽视的。

根据经验,结合变压器漏感考虑,VCC电压在满载事最大值不宜超过19V,所以为使空载时VCC不至于太低导致荡机,建议VCC电压设计在15V,变压器漏感最大不宜超过15%.

6.C5

C5是IC内部延时检测补偿设置端。C5的取值大了会导致电压检测的周期加长,小了会导致电压检测的周期变短。检测周期的变化会影响电压的采样率,也就会影响整个产品各处的电流纹波,对EMC也会造成一定影响,一般选取0.01~0.1uF。

7.C3,C7

前面提到C3和C7的容量取值对输出电压过冲的抑制作用和维持产品的稳定性。但C3,C7的容量也不是越大越好,它会对EMC起消极作用。C3,C7容量的加大同样会导致第5点讲到的峰值电流加大,所以不能盲目选择。

对PSR原边反馈控制开关电源的设计和调试经验讲解到此就告一段落了,希望能给大家的实际设计带来帮助。
