手机天线射频培训培训教程

手机天线设计培训

中文视频课程

国内最全面、系统、专业的手机天线设计培训课程
易迪拓培训历时六个多月时间精心制作出品
是您学习手机天线设计的最佳选择...

  •
  • 个人专业版
  • U盾版
  • 企业版
  • 价格
  • 999元
  • 1899元
  • 2799元

手机天线设计培训教程

易迪拓培训历时六个多月时间精心制作出品,是国内最全面、系统、专业的手机天线设计培训课程,没有之一。对于计划从事手机天线设计的工程师,或者已经进入手机天线设计行业,打算深入了解各种类型手机天线的工作原理,进一步提高天线设计能力的工程师,该门课程无疑是您最佳的选择。

课程全面介绍了当前手机天线相关设计技术,内容涵盖了早期的外置螺旋手机天线设计,最常用几种类型的手机内置天线如monopole天线、PIFA天线、Loop天线和FICA天线的设计,以及当前高端智能手机中较常用的金属边框和全金属外壳手机天线的设计。课程同时还介绍LTE全网通手机这样的多频段多制式LTE手机天线的分段调频技术,以及2G、3G和4G LTE的频段划分。课程内容不仅包括各种类型手机天线设计原理和设计方法的讲解,还包括各种类型手机天线的实际设计案例的分析。

课程为近6G容量的的高清视频培训教程,全长13小时,旨在帮助学员全面了解和掌握当前手机天线设计的相关技术,提高学员的天线设计能力,能够独挡一面完成手机天线的设计项目。课程详细内容安排如下:

第一讲:课程内容简介

第二讲:手机制式和工作频段划分

了解手机制式的发展演变过程,掌握手机各种制式不同工作频段所对应的工作频率范围。比如:常说的2G、3G、4G手机分别指什么,GSM/CDMA/TD-SCDMA/WCDMA/LTE手机工作频率是多少? 常说的五模十频、五模十三频的手机,LTE全网通手机天线需要支持哪些频率?WiFi/Bluetooth/GPS的工作频率是多少?

第三讲:天线基本工作原理和性能参数

主要介绍什么是天线,天线的基本工作原理以及表征天线性能的基本参数的定义,如天线的工作频率和带宽、电压驻波比、回波损耗、输入阻抗 、天线辐射方向图、方向性系数、效率和增益、极化方式、隔离度、TRP、TIS、SAR等参数

第四讲:手机天线匹配电路设计

介绍手机天线匹配电路设计的相关知识,内容包括: 手机天线匹配电路的形式,匹配电路中电感、电容元件的选择, Smith圆图知识及电容、电感元件在smith圆图上的变化轨迹,如何 使用Smith圆图设计L型、π型匹配电路,以及双频匹配电路的设计考量

smith圆图匹配电路设计应用

第五讲:手机天线的发展历程和类型

简单回顾一下手机天线的发展过程以及常用的手机天线类型

第六讲:手机外置螺旋天线设计

螺旋天线及其变形结构一直是手机外置天线的主要形式;虽然现在外置天线退出了手机天线领域,但是手机天线是一个逐步发展的过程,外置螺旋天线的很多设计思路和设计概念,对于当前内置天线的设计仍有很大借签意义 。

本讲主要讲解手机外置螺旋天线工作原理的设计分析,内容包括:单频手机外置螺旋天线的设计,双频/多频螺旋天线设计,多频螺旋天线如何调整各个频段的工作频率和带宽,多分支双频/多频手机外置螺旋天线设计,单分支双频/多频手机外置螺旋天线设计,手机外置螺旋天线的变形结构,以及手机PCB板参考地对外置螺旋天线性能的影响分析

第七讲:倒L天线和倒F天线的设计

本讲主要介绍倒L天线和倒F天线的工作原理,倒L和倒F天线的各种变形结构及多频的实现,提高倒L和倒F天线工作带宽的设计方法,以及多频倒F天线的实际设计案例分析

倒F天线设计

第八讲:手机内置PIFA天线设计

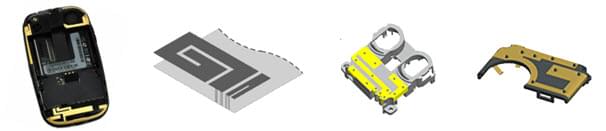

PIFA(Planar Inverted-F Antenna)是最常用的一种内置手机天线形式,它可以看做是由倒F天线发展而来,这一讲主要讲解PIFA天线的设计分析和实际设计案例。内容 包括:单频PIFA天线设计分析,多频PIFA天线设计分析和PIFA天线多频实现的方法,L形槽和G形槽多频PIFA天线设计分析,寄生单元增加PIFA天线工作带宽的设计 ,PIFA天线阻抗匹配设计以及手机内置PIFA天线实际设计案例分析

手机PIFA天线设计

第九讲:手机内置单极子天线设计

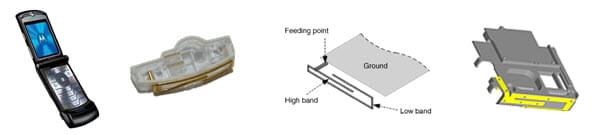

内置单极子天线也是最常用的一种内置手机天线形式,本讲以Moto V3手机的内置单极子天线设计为例,分析了手机内置单极子天线的设计原理和设计方法,内容包括:PIFA天线和单极子天线的区别 、手机内置单极子天线多频工作实现(包括多分支实现多频工作和单分支多模实现多频工作)、手机内置单极子天线增加工作带宽的方法

手机内置monopole天线设计

第十讲:手机内置环形天线/折叠偶极子天线设计

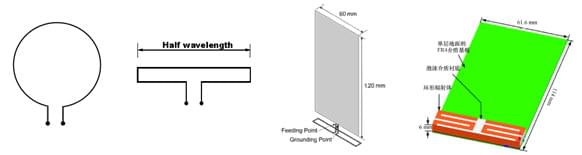

环形天线(Loop Antenna) 是最经典的一种天线形式,环形天线周长约为一个工作波长;为了降低环形天线占用面积,手机应用场合都把环形天线折合成下图所示形状,折合后天线也称之为折叠偶极子天线 环形天线/折叠偶极子天线可以工作于 1.5λ, 1λ , 0.5λ 多个频段,适合手机多频段工作的需要。本讲通过设计 实例分析和讲解环形天线/折叠偶极子天线的工作原理,以及如何产生多个谐振频率

折叠偶极子手机天线设计

第十一讲:手机内置FICA天线设计

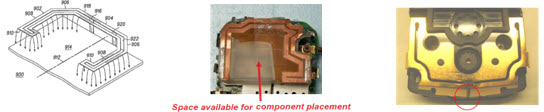

FICA天线(Folded Inverted Conformal Antenna,折叠倒置共形天线)是由Motorola天线实验室的Carlo. D. Nallo等人提出的一种手机内置天线结构,这一讲会向大家详细地介绍FICA的相关设计,并从较为直观的视角 来分析FICA天线的工作原理,同时本讲中还会分析两个手机内置FICA天线的实际设计案例

手机FICA天线设计

第十二讲:金属边框手机天线设计

随着iPhone 4的出现,使用金属边框的手机越来越多。对于金属边框手机,虽然可以继续使用传统的内置Monopole天线、PIFA天线、折叠偶极子天线或FICA天线;但是,由于金属边框对 传统的手机天线电磁场辐射产生不利的影响—使天线的频带变窄、效率降低。为了避免这种不利的影响,iPhone 4的思路是直接把金属边框设计成天线的一部分。本讲我们就来讲解,对于金属边框手机,把金属边框设计成天线的一部分的设计原理和设计实现方法;同时这一讲还 会给大家分析两个利用金属边框来设计手机天线的实际设计案例

第十三讲:金属外壳手机天线设计

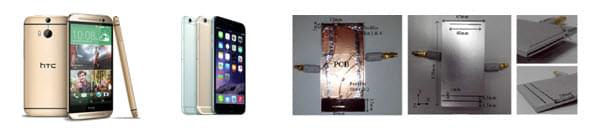

图示HTC One系列手机和iPhone 6手机都是采用全金属背壳,这一讲主要来介绍像这样全金属后壳的手机,如何设计其天线实现多频工作。本讲会通过一个实际设计模型,分析了全金属背壳的 开缝宽度和馈电位置对天线带宽的影响,并分析一个具体的金属外壳手机天线设计实例,设计的天线工作于GSM850/900/ 1800/1900/WCDMA2100和GPS、 WIFI多个频段

全金属外壳手机天线设计

第十四讲:4G LTE全网通手机天线的设计和分段调频

谈到手机天线设计时,我们不能忽略天线匹配电路的设计,天线本身和匹配网络一起组成完整的手机天线系统,传统的手机天线设计是设计一副天线和唯一的一组匹配电路一起实现多频工作 。随着手机需要支持的频段越来越多,比如现在的4G全网通手机需要支持多达5模十七频段,而预留给天线设计的空间又十分有限,单副天线本身已经很难设计达到这么宽的频段要求 ,解决的办法之一就是分段调频技术——设计多个匹配电路,将瞬时工作频率限制为一个或两个感兴趣的频段,通过切换不同的匹配电路实现全频段的支持。这样,对宽带工作的要求就降低了,允许天线被装进更为紧凑的空间,同时又不牺牲辐射效率 。那么,本讲就来给大家介绍多频手机的这个分段调试技术

第十五讲:多天线设计考量、互耦分析和隔离度

现在智能手机集成的无线功能越来越多,这就要求手机内需要设计多副天线,多副天线同时存在时,就需要考虑天线之间的相互影响。本讲主要来介绍如何分析多个天线之间的相互影响,以及如何从设计的角度来尽量降低多个天线之间的相互影响 。课程还通过实例分析给出了在手机天线设计中降低多个天线间相互影响的一种方法

第十六讲: 手机天线的研发设计过程简介

简单介绍一下在实验室环境下,设计和调试一款手机天线的过程

手机天线设计调试

注:在线试看片段作了压缩处理,课程的实际效果比此处的在线演示片断更加清晰。如要观看更清晰的演示片段,您可以下载视频到本机播放【点击下载高清片段】。
