最新的IEC61000-4-3系统在选择功放时需要考虑的问题

录入:edatop.com    点击:
   2006 年发布的最新的IEC61000-4-3 第三版标准在一些关键部分做了调整,对辐射抗饶度系统中使用的功率放大器提出了更高的要求。新标准除了将最高的测试频率扩展到了6GHz,同时也重新定义了均匀场的校准方法,其次新标准也规定了要求校验功率放大器的线性和谐波分量。现有的一些辐射抗饶度测试系统有可能无法满足新标准的要求,因为功率放大器有可能工作在饱和区域内而造成调制后的信号波形产生了失真。

功率放大器的线性
    在功率放大器正常的工作范围内,功放的输出功率与输入功率间存在这线性关系。然而随着输入电平的不断增大,随着输入电压和(或者)电流的不断增大,输出功率的增长会逐步降低。此时,意味这功率放大器已经开始进入饱和状态。输出功率与输入功率间的关系也逐步偏离线性关系,最终达到无论输入功率再增大多少,而输出功率将不在随之增大。功放在给定的频率点能够输出的最大的功率,我们称为饱和功率(如图1 所示)。请注意:在不同的频率下饱和功率的值可能不同。

最新的IEC61000-4-3系统在选择功放时需要考虑的问题

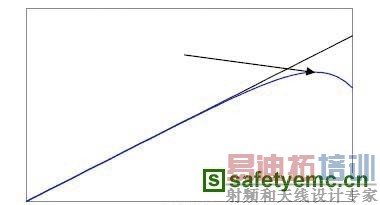

图1 功放增益曲线

    大多数功率放大器的生产厂家都是以饱和功率的指标来定义功放的性能,以饱和功率指标来命名功率放大器。然而,在IEC61000-4-3 测试中无法用这个指标来选择功率放大器,因为无法满足标准的要求。标准要求测试时的信号是经幅度调制后的正弦波,其输入电平与未加调制时相比,会发生很明显的变化。如果功率放大器在某些电平下工作在线性范围之上,那么输出的调制后的信号将发生波形失真(如图2所示)。因
此,如果要求功率放大器的输出能够很好的重现调制后的波形包络,功放必需是工作在线性区域内(如图3所示)。

最新的IEC61000-4-3系统在选择功放时需要考虑的问题
最新的IEC61000-4-3系统在选择功放时需要考虑的问题

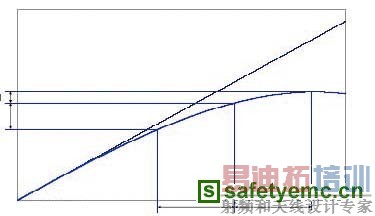

图2 功放工作在非线性区域


校准

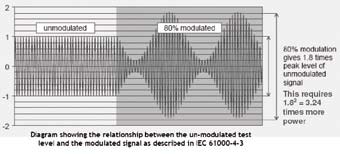

    在之前,校准时是按照正常的测试等级来校准的,在之后的实验时才增加80%的幅度调制,很多客户都没有意识到饱和问题的发生。而IEC61000-4-3 标准最新的第3 版中明确要求需要考虑额外的功率用于调制。最新的标准还要求用户证明功放是工作在线性区域内,不论是在正常的测试等级下,还是调制后的峰值包络电平。调制后的峰值包络电平是正常的测试等级电平的1.8 倍。
