相信有经验的开发者都知道,如果在电路板中开始添加针对EMI有效的控制,便能够在之后检测环节省去非常多的EMI测试时间和成本,并且能达到非常好的效果。本文就将从电源系统、接地、串接阻尼电阻、屏蔽等方面来对电路板中的EMI控制进行介绍。

电源系统设计

设计低阻抗电源系统,确保在低于fknee频率范围内的电源分配系统的阻抗低于目标阻抗。

使用滤波器,控制传导干扰。

电源去耦。在EMI设计中,提供合理的去耦电容,能使芯片可靠工作,并降低电源中的高频噪声,减少EMI。由于导线电感及其它寄生参数的影响,电源及其供电导线响应速度慢,从而会使高速电路中驱动器所需要的瞬时电流不足。合理地设计旁路或去耦电容以及电源层的分布电容,能在电源响应之前,利用电容的储能作用迅速为器件提供电流。正确的电容去耦可以提供一个低阻抗电源路径,这是降低共模EMI的关键。

接地

接地设计是减少整板EMI的关键。

确定采用单点接地、多点接地或者混合接地方式。

数字地、模拟地、噪声地要分开,并确定一个合适的公共接地点。

双面板设计若无地线层,则合理设计地线网格很重要,应保证地线宽度>电源线宽度>信号线宽度。也可采用大面积铺地的方式,但要注意在同一层上的大面积地的连贯性要好。

对于多层板设计,应确保有地平面层,减小共地阻抗。

串接阻尼电阻

在电路时序要求允许的前提下,抑制干扰源的基本技术是在关键信号输出端串入小阻值的电阻,通常采用22~33Ω的电阻。这些输出端串联小电阻能减慢上升/下降时间并能使过冲及下冲信号变得较平滑,从而减小输出波形的高频谐波幅度,达到有效地抑制EMI的目的。

屏蔽

关键器件可以使用EMI屏蔽材料或屏蔽网。

对关键信号的屏蔽,可以设计成带状线或在关键信号的两侧以地线相隔离。

[p]

扩频

扩展频谱(扩频)的方法是一种新的降低EMI的有效方法。扩展频谱是将信号进行调制,把信号能量扩展到一个比较宽的频率范围上。实际上,该方法是对时钟信号的一种受控的调制,这种方法不会明显增加时钟信号的抖动。实际应用证明扩展频谱技术是有效的,可以将辐射降低7到20dB。

EMI分析与测试

完成PCB布线后,可以利用EMI仿真软件及专家系统进行仿真分析,模拟EMC/EMI环境,以评估产品是否满足相关电磁兼容标准要求。

扫描测试

1-12
图1

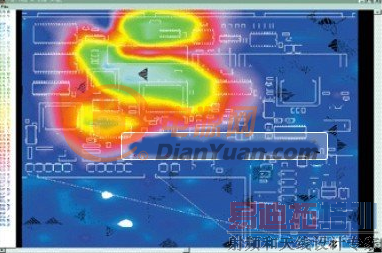

在使用电磁辐射扫描仪进行扫描之后,能够发现在对上电后的机盘进行扫描时能够得出如图1中显示的磁场分布图(红色、绿色、青白色区域表示电磁辐射能量由低到高),而后再根据这一结果对测试结果进行改进,使其适合针对EMI的控制。
