怎样在DSP系统中对EMI进行控制

录入：edatop.com 点击：

EMI在电子电路设计中几乎无孔不入，在很多设计中都有EMI的影响。在DSP当中EMI的影响更加明显，那么在DSP系统中如何对EMI进行噪音抑制呢？本文将为大家介绍如何在DSP中对EMI来进行控制，感兴趣的朋友快来看一看吧。

能够辐射到系统外的辐射被认为是EMI，这可能使设计无法通过FCC认证。有两种可能的辐射：一种是发射源是一条直线型的信号印制线，或者电缆的共模辐射，另一种是其信号和回路构成一个大电流环路的差分模式辐射。共模辐射随着频率的升高而降低，而差分模式辐射则随着频率的升高而增强，直到其饱和点。这两种模式的辐射如图1和2所示。

1-1 闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鍨鹃幇浣圭稁缂傚倷鐒﹁摫闁告瑥绻橀弻鐔碱敍閿濆洣姹楅悷婊呭鐢帡鎮欐繝鍥ㄧ厪濠电倯鈧崑鎾绘煛鐎ｎ偆澧垫慨濠呮閹瑰嫰濡搁妷锔惧綒闂備胶鎳撻崵鏍箯閿燂拷...
图1：共模辐射

1-2 闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鍨鹃幇浣圭稁缂傚倷鐒﹁摫闁告瑥绻橀弻鐔碱敍閿濆洣姹楅悷婊呭鐢帡鎮欐繝鍥ㄧ厪濠电倯鈧崑鎾绘煛鐎ｎ偆澧垫慨濠呮閹瑰嫰濡搁妷锔惧綒闂備胶鎳撻崵鏍箯閿燂拷...

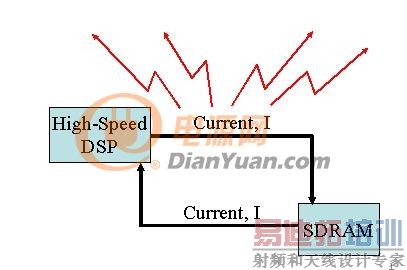

图2：差模辐射

如何处理EMI取决于辐射源。对于共模辐射，当EMI来自外部电缆时（例如图1所示的情况），可以在电缆上加一个扼流圈。如果导致EMI的是内部传输线，则通常用端接负载的方式，不过在信号印制线间加入一条地线也有助于减小辐射。另一种可能的方案是将信号的印制线长度减短至小于信号波长（或信号频率的倒数）的1/20。例如，为了避免传输辐射，500MHz的印制线应该短于1.18英寸。

对于差分模式辐射，所辐射的能量是电流、环路面积和频率的函数。减小辐射的方法包括：端接负载来降低源电流，用合适的电流通道来提供可以减小回路面积的回路，或者降低频率。

在计算退耦电阻时，还应考虑动态电流。高速电流可能随时变化，这种瞬变也会引起辐射。此外，改变电容器的值时要防止自谐振限制频率范围。PCB分层是一个好方案，因为电源层对高频形成自然的退耦，而地层则提供最短的回路。把高速信号隔离起来，并使其远离其他信号。如果可能的话，不要把地层隔开。尽管噪声和辐射是由系统设计中的复杂的无用功能引起的，但通过上述的一些简单方法还是可以对EMI来进行控制的。
