对电流回路进行设置来抑制DSP系统中的EMI

录入:edatop.com    点击:

在高速数字设计方案中,所有开发者都面对着一个问题,那就是EMI。EMI能够非常轻易的对音视频、通讯信号和DSP系统进行干扰,因此需要开发者在设计初期就充分注意EMI干扰的形成,并及时进行抑制,争取将干扰降到最低,这样不仅能够控制干扰,还能将成本降到最低。本文将为大家介绍如何在电流回路方面如何进行改进来抑制EMI。

保持电流回路最短

1-3

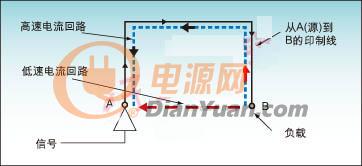

图1高速信号与低速信号电流的比较

低速信号电流沿阻抗最小,即最短的路径返回源端。而高速信号则是沿电感最小的路径返回:这样的最小的回路面积位于信号线的下面,如图1所示。

因此,高速信号设计的目标之一就是为信号电流提供最小的电感回路。这可以利用电源平面和地平面来实现。电源平面通过形成自然的高频退耦电容将寄生电感降到最小。而地平面形成一个屏蔽面,即众所周知的镜像平面,能够提供最短的电流回路。

一种有效的PCB布线方法就是将电源平面和地平面靠在一起。这样形成了高平板电容和低阻抗,有利于降低噪声和辐射。为了屏蔽,最好的选择是:关键信号最好布到靠近地平面一边,而其余的则应靠近电源平面一侧。

1-4

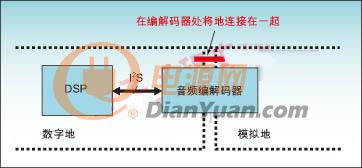

图2音频地隔离

在高速视频系统中,保持回路短的目的意味着视频地不能被隔离。而必须被隔离的音频地,绝不能在数据输入点处短接到数字地上,如图2所示。

在PCB阶段便开始进行EMI的抑制能够很获得不错的效果。此外在布线时将电源平面和地平面靠在一起也是一种降低干扰的方法,形成镜像平面后便能将电流回路控制在最短范围内,方便针对EMI干扰来进行控制。希望大家在阅读过本文之后能够有所收获。
