一种开关电源外围电路的设计方案
录入：edatop.com 点击：
随着各行各业不断涌现出新的企业，市场的竞争越来越大，如何在保证产品质量的前提下，减少产品成本，已经成为每个企业的新课题。下面就根据电子产品应用环境，来对如何设计一个恰到好处的开关电源外围电路作简单介绍。
在国际标准IEC61000中对电子类产品根据应用环境分成了三类： 1类是居住、商业和轻工业环境； 2类是工业环境；3类是测量、控制和实验室用的电设备。使用较少，这里不做赘述。
用于1类的电子产品对电磁抗扰度的要求就相对较低，对传导辐射要求比较高；而2类产品却恰好相反，对电磁抗扰度的要求就相对较高，对传导辐射要求比较低。这是由于环境特性决定的，商业电网环境干净，而工业电网环境会复杂很多。

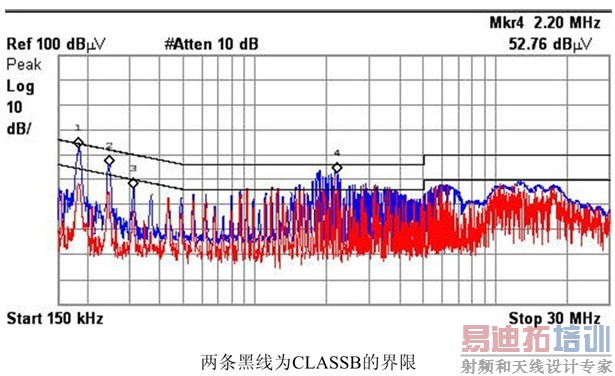

鉴于这个原因，在实际应用开关电源的时候，就可以使用这个法则，对外围电路进行一定调整，以下以AC-DC的传导测试为例。

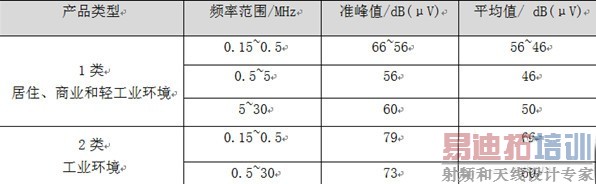

由图可以看出，1类产品在传导测试的限值（这里称为：CLASS B）要求要比2类产品（CLASS A）低10dB。假如产品使用的电源，是一个内部只有一级滤波的小功率AC-DC模块，通常过CLASS A没问题，那么放在2类产品内使用，就可以根据综合测试情况，考虑不用增加某些滤波器件从而节省一定成本。
EMS的外围设计思路基本和EMI的一致。以浪涌为例，一般1类商业用的设备或者电器，防浪涌器件压敏电阻只需要选择471KD07（压敏电压为470V，最大承受脉冲电流为1200A，不同厂家参数会不同）就足够了，如果用在环境十分复杂的工业环境（附近有大型继电器，电机工作），就需要使用能承受更大脉冲电流的压敏器件471KD10（或471KD14）。外围设计电路请参考我司电源手册上的应用电路二。
所以，根据不同产品在不同应用场合，可以现场数据和经验，恰到好处的使用防护器件，即能满足产品的EMC要求，也可以减少成本。
