关于EMI的碎碎念念一个月带你入门

录入：edatop.com 点击：

闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鍨鹃幇浣圭稁缂傚倷鐒﹁摫闁告瑥绻橀弻鐔碱敍閿濆洣姹楅悷婊呭鐢帡鎮欐繝鍥ㄧ厪濠电倯鈧崑鎾绘煛鐎ｎ偆澧垫慨濠呮閹瑰嫰濡搁妷锔惧綒闂備胶鎳撻崵鏍箯閿燂拷...

数字开关电源控制系统测试过程无极灯企业“抱团”抗衡LED夺市场打响份额战中国企业与国外LED封装技术的差异南开大学启动研制电池纳米材料应用技术巧妙使用笔记本电池发明"通用锂电"手机电池可当5号电池用？电动车电池80%核心部件依靠进口亟须技术突破国产锂电池利润仅7% 市场预期带动巨大概念价值

　　闂傚倸鍊搁崐椋庣矆娓氣偓楠炲鍨鹃幇浣圭稁缂傚倷鐒﹁摫闁告瑥绻橀弻鐔碱敍閿濆洣姹楅悷婊呭鐢帡鎮欐繝鍥ㄧ厪濠电倯鈧崑鎾绘煛鐎ｎ偆澧垫慨濠呮閹瑰嫰濡搁妷锔惧綒闂備胶鎳撻崵鏍箯閿燂拷...

EMI滤波器；

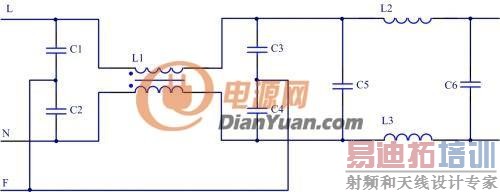

　　上面是EMI滤波器的基本框图。

　　C1C2C3C4为Y电容，L1为共模扼流圈（共模电感）：主要针对共模噪声。

　　对于Y电容，选型面Y太窄，基本是没有选的。一般是2个或者4个。容值大小的选型也不多，主要考虑电源的漏电流，在漏电流允许的情况下越大EMI越好。

　　共模扼流圈：用高磁导率值，可以使得体积更小，圈数更少。现在磁导率为10000的材料已经很成熟了。这个值，取mH级别的。百瓦级别的电源，几个mH,或者10mH左右。

　　共模扼流圈的取值经验可以参考沙占友的书，但也只是经验。《开关电源设计——入门与实例解析》

　　差模电感L2L3：由于容易饱和，一般不使用。若使用也只是uH级别的。

　　X电容：一般也是选取两个，在EMI滤波器的最前端和最后端。取值面也很窄。在实验室调试即可。

　　差模电感一般不使用，差模干扰主要还是靠X电容滤除。

　　共模电感经验取值：与额定电流的关系。

　　针对小功率机种（比如十几W的）：

　　在整流桥后可以使用CLC（两个电解电容和一个电感）结构，输入端就可以不用接X电容了。

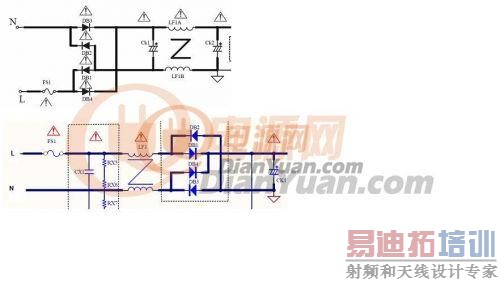

　　上面就是小功率机种的EMI对策的对比，上面的是CLC模式，下面还是传统的整流桥前滤波。CLC模式可以节省X电容。

[p]

　　大功率机种：

　　一般采用整流桥前滤波。如果一级EMI滤波不行可以采用二级EMI滤波。

　　Y电容选取主要考虑一个漏电流，漏电流I=2*3.14*F*C*Uc。F为电网频率，C为Y电容容值和，Uc为Y电容上的压降。只要安规可以过，Y电容越大EMI越好。

　　共模电感这里就不在重复。

　　变压器的屏蔽：

　　变压器有二种屏蔽：电场和磁场。

　　电场有分为两种：一次屏蔽和二次屏蔽。

　　一般变压器的屏蔽层都是在初级和次级绕组之间，一段漆包线焊一段铜皮，漆包线的一头就焊在变压器的初级地端，或叫热地！二次屏蔽就是将屏蔽绕组接到次级的地（也称为冷地）。

　　磁场屏蔽，就是在变压器的最外加一层铜皮屏蔽。这样可以屏蔽变压器对外的和外面干扰对变压器的骚扰。

　　在实际应用中，我们一般使用一次屏蔽和磁场屏蔽即可，在大功率的机种中，磁场屏蔽是必须的。

　　驱动设计对EMI的影响，

　　先还是不知道是关断对EMI影响大，还是导通对EMI影响大？

　　论坛大部分认为关断时，对EMI的影响较大；而冰版主认为导通的时候对EMI影响大。（电源网原创文章转载请注明出处）
