USB2.0的EMI和ESD设计

录入：edatop.com 点击：

提供双向、实时数据传输的USB接口，以其即插即用、可热插拔和价格低廉等优点，目前已成为计算机和信息电子产品连接外围设备的首选接口。时下流行的USB2.0具有高达480Mbps的传输速率，并与传输速率为12Mbps的全速USB1.1和传输速率为1.5Mbps的低速USB1.0完全兼容。这使得数字图像器、扫描仪、视频会议摄像机等消费类产品可以与计算机进行高速、高性能的数据传输。另外值得一提的是，USB2.0的加强版USB OTG可以实现没有主机时设备与设备之间的数据传输。例如。数码相机可以直接与打印机连接并打印照片，PDA可以与其它品牌的PDA进行数据传输或文件交换。

加载中...

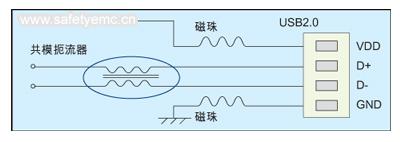

图 1：USB2.0的噪声抑制电路图

USB接口的传输速率很高，因此如何提高USB信号的传输质量、减小电磁干扰(EMI)和静电放电(ESD)成为USB设计的关键。本文以USB2.0为例，从电路设计和PCB设计两个方面对此进行分析。

加载中...

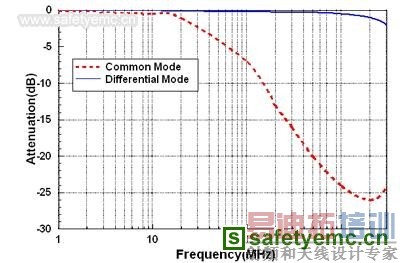

图2：SDCW2012-2-900的衰减频谱

当USB2.0接口采用高速差动信号传输方式时，由于接地层与电源层的信号摇摆，放射噪声会有所增加。因此，为避免串扰并保证信号的完整性，消除将要混入高速信号中的共模噪声是电磁兼容设计的必要对策。在图1所示的电路中，数据电源线和地线上分别串联一个阻抗为120欧姆、额定电流为2A的磁珠，而差分线对上则串联一个共模阻抗为90欧姆的共模扼流器。共模抗流器由两根导线同方向绕在磁芯材料上，当共模电流通过时，共模抗流器会因磁通量叠加而产生高阻抗；当差模电流通过时，共模抗流器因磁通量互相抵消而产生较小阻抗。以深圳顺络电子有限公司生产的共模抗流器SDCW2012-2-900为例，该器件在100MHz的差模阻抗仅为4.6欧姆。从图2所示的衰减特性也能看出共模扼流器对差分信号不会造成影响，主要是针对共模电流进行选择性的衰减。

加载中...
图3：USB2.0的ESD防护电路图

由于USB接口具有可热插拔性，USB接口很容易因不可避免的人为因素而导致静电损坏器件，比如死机、烧板等。因此使用USB接口的用户迫切要求加入防ESD的保护器件。在图3电路中，数据电源线、地线上各有一个工作电压为5.5V、电容为100pF的压敏电阻连到屏蔽地上。差分线对因数据传送速度高达480Mbps，则需要连接电容小于4pF的器件，因为较大的电容可导致数据信号波形恶化，甚至出现位错误。因此在差分线对上接入工作电压为18V、电容最大值为4pF的压敏电阻器。图4所示的电压波形也验证了电容为4pF的压敏电阻器(如深圳顺络电子有限公司生产的SDV1005H180C4R0GPT)对波形的影响不大。

对于USB2.0的PCB布线，需要考虑以下原则：

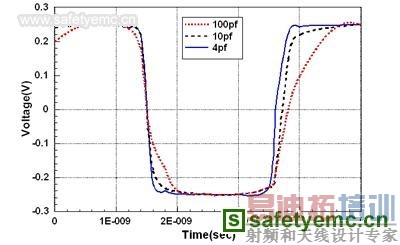

图4：不同电容值的压敏电阻对波形的影响

1.差分线对要保持线长匹配，否则会导致时序偏移、降低信号质量以及增加EMI；2.差分线对之间的间距要保持小于10mm，并增大它们与其它信号走线的间距；3.差分走线要求在同一板层上，因为不同层之间的阻抗、过孔等差别会降低差模传输的效果而引入共模噪声；4.差分信号线之间的耦合会影响信号线的外在阻抗，必须采用终端电阻实现对差分传输线的最佳匹配；5.尽量减少过孔等会引起线路不连续的因素；6.避免导致阻值不连续性的90度走线，可用圆弧或45度折线来代替；7.压敏电阻器的接地端要接入屏蔽地层，并放置在端口位置。
