如何使用TVS器件有效解决ESD问题?

录入:edatop.com    点击:
        微电子电路面临的风险比以往任何时候都大,罪魁祸首是静电放电(ESD)。这些祸害是隐秘的杀手,特别容易攻击敏感的IC。单次静电放电事件就可以将PCB送入地狱。抗静电放电设计只要错失一步就可能意味着延误上市时间、影响开发进度,以及激怒客户。在某些高压力情况下,甚至意味着你的饭碗不保。

在尺寸不断缩小的微电子时代,如果ESD瞬变未加抑制地在PCB走线上出现之前你不去主动地阻止它们,那么ESD事件很可能毁了你的产品。

在写这篇文章时,我刚好想起几个月前发生的一件相当有趣的事。一位快要发疯了的客户联系我们寻求紧急帮助,希望能够保护他的系统免遭“愤怒的”ESD瞬变伤害。这个可怜的家伙遭受了一系列抗ESD故障的打击,并使得他的产品规划全泡了汤。他肯定错漏了一些步骤。

首先,他没有在任何I/O接口处实现保护钳位电路,也没有为TVS钳位器件放置PCB焊盘作为他需要保护的“安全阀”措施。使挑战更加复杂的是,这种特殊产品上的I/O端口被连接到了一些高速和非常敏感的通信IC。并没有发生多少ESD就使得这些 电路板 发生了通信故障。图1显示了在数据线上使用钳位二极管的例子。

为什么应该阻止静电 放电

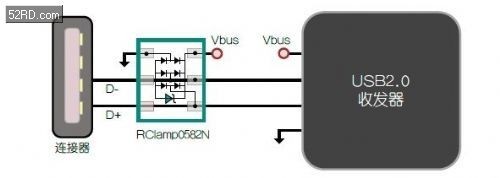

  图1:TVS二极管可以在数据线上提供ESD保护。展示了带ESD保护功能的USB 2.0数据线。

当第一块板没有通过ESD一致性测试时,还会推出版本1和版本2。这次不再是“瞎猜了”。客户显然找到了一个ESD额定电压为±15kV的瞬态电压抑制(TVS)钳位管。他在 电路板 的一些I/O端口上布放了一些TVS,然后相当高兴地认为这个器件可以保证他的系统可以抗±15kV的ESD冲击。虽然这步走的方向是正确的,但他仍然从根本上误解了ESD威胁。第二版电路仍然没有通过±15kV电压的测试,虽然这时他发现用TVS带来了一定程度的改进。图2展示了TVS二极管如何“钳位”来自ESD脉冲的电压。

为什么应该阻止静电 放电

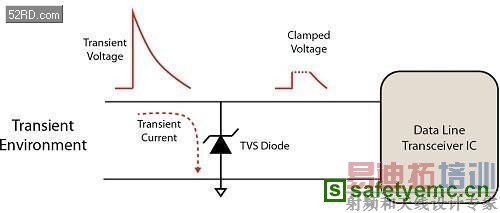

  图2:钳位二极管可以减小来自ESL脉冲的电压,因而能有效防止你的电路受到损坏。

  Transient Environment: 瞬态环境

  Transient voltage:瞬态电压

  Transient current:瞬态电流

  Clamped voltage: 钳位电压

  TVS Diode: TVS二极管

  Data Line Transceiver IC: 数据线收发器IC

     由于遭受了两次电击,这位工程师带着惊恐的心情求助于我们。随着我们对问题的深入分析,我真切感受到这位工程师的焦虑和恐惧。事实上,我有深切的感受,在这位工程师的PCB走线上乱串的ESD瞬态信号不仅会危害到 电路板 上的通信器件,而且毫不夸张地说可能威胁到他的工作。他早就需要一个解决方案了。由于时间不等人,而且这个已经推迟的设计另一端还有一位就要失去耐心的客户,我们接管了这个问题。他把电路板送到了我们的Semtech实验室,明确希望我们保护这个产品免受ESD的伤害,继而也保护他的信誉和工作。

然而,我们首先需要澄清的误解是,TVS钳位器件数据手册上的±15kV额定值与他在PCB上想要达到的系统级保护阈值基本上没有关系。那个额定值涉及的是TVS器件本身的故障阈值,但并不等同于系统要保证的抗干扰度。正如事实摆明的那样,他的系统电路太敏感了,在满足针对TVS器件的电容约束和尺寸要求条件下,很难达到±15kV的系统级抗干扰性能。

此外我要解释的是,并不是所有TVS器件生来都是一样的。不同制造商生产的两种TVS钳位器件的钳位性能可能有很大的差别。如果产品开发周期非常吃紧的话,选择便宜、山寨的TVS器件不是一个好的策略。因此,我们用一些更新的高性能低侧钳位器件对他的电路板进行了改造——这些器件可以抑制很高的峰值电流。这样,这块电路板的抗干扰性能有了显着的改进,如下图所示。

为什么应该阻止静电 放电

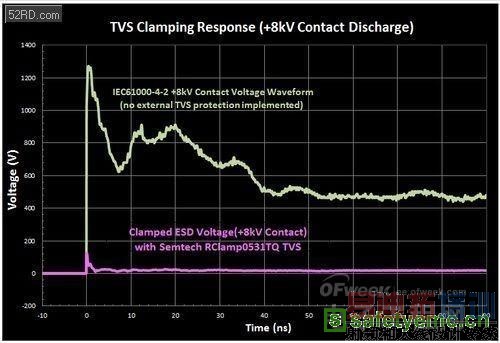

  图3:增加瞬态电压抑制可以显着降低钳位电压,保护敏感的IC。

  Voltage: 电压
TVS Clamping Response (+8kV Contact Discharge): TVS钳位响应(+8kV接触放电

  +8kV Contact voltage waveform: +8kV接触电压波形

  No external TVS protection implemented: 没有使用外部TVS保护

  Clamped ESD voltage(+8kV contact) with Semtech RClamp0531TQ TVS: 使用Semtech RClamp0531TQ TVS的钳位ESD电压(+8kV接触电压)
Time: 时间

  他的系统现在可以轻松通过±8kV测试了(大多数情况下±8kV足够了)。 电路板 仍然没能通过±15kV接触放电测试(扩展目标),但比以前的结果要好多了。在此基础上,为了进一步提高系统的健壮性,我们在线路上增加了一个小的串联电阻,它足以压制残余的瞬态电流,但还不足以影响信号性能。

  虽然增加电阻并不是最理想的方案,但它确实提高了抗ESD性能,在这样一个设计后期阶段,它提供了实现起来相对容易的修复手段。最终结果表明一切安好:稳健的产品,愉悦的最终用户,高兴的老板,以及更加深入理解ESD保护知识的工程师。正如他们说的那样,“增加电阻起到了四两拨千斤的效果。”我猜想在他的下一个设计中,我们的朋友会更加主动地去避免最后时刻才会发现的任何ESD失误。
