实用EMI噪声对策讲座(19) 绝缘
录入：edatop.com 点击：
绝缘是噪讯对策上有效、而且非常重要的手段。信号除了分成标准模式信号
(normal mode)
与一般模式信号
(common mode)
之外，信号本身有一定的频宽，预期的信号使用标准模式，噪讯却是任意发生、任意传递，因此噪讯有标准模式噪讯与一般模式噪讯两种。随着噪讯模式与预期信号的频宽重迭方式的不同，噪讯对策的困难度也截然不同。表
1
的噪讯模式与频宽造成对策的难易度一览，依照绿蓝橙红的顺序表示对策的难易度。
信号使用标准模式，相形之下噪讯大多是一般模式，信号模式与噪讯模式不同时，可以使用已经平衡的平衡接收器，再透过平衡接收器消除一般模，就可以单独取出标准模式。
标准模式噪讯的场合，无法利用上述模式的差异，不过一般噪讯的频率比信号高，因此利用频宽的不同，再透过低通滤波器的使用，同样可以使信号与噪讯分离。
原本噪讯对策要求能够含盖所有噪讯，然而标准模式噪讯的对策比一般模式信号困难，加上标准模式的噪讯对策大多会被优先处理，其结果造成一般模式的噪讯对策大幅落后。
虽然这样的思维逻辑很正确，然而一般模式噪讯非常容易发生，而且它还兼具容易传递的特性，因此极大的一般模式的噪讯经常会渗透到周边电路，例如某些电洞
(surge)
超过
1000V
以上，即使电洞另当别论，平衡接收器无法消除的噪讯却比比皆是，类似这样超大的一般模式噪讯，有其它方法可以消除，例如使用称为「绝缘」的噪讯对策组件，就可以消除大型一般模式噪讯。所谓绝缘一词原本是指无法导通电气而言，此处描述的绝缘具有：
‧
无法导通电气
‧
噪讯对策用组件」
两种意思。
绝缘的动作原理
绝缘是消除大型一般模式噪讯有效的手段之一，绝缘的动作原理如图
1
所示，它是将标准模式的电气信号转换成非电气信号，再将非电气信号转换成标准模式电气信号的双重转换，利用这种双重转换，上游端的标准模式信号会被输出到下游端传输，不过一般模式信号在上、下游端相互被电气性绝缘，理论上根本无法传输。
类似这样上、下游端相互被绝缘的现象称为「绝缘」，绝缘的耐压很大时，可以承受很大一般模式电压，进而达成绝缘得目的。
虽然称为「绝缘」，不过绝缘阻抗并不是无限大，绝缘能力必需根据如图
2
进行评鉴。
图
1
绝缘的动作原理

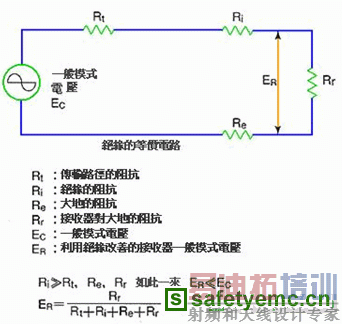

图
2
一般模式的电压削除能力
一般绝缘组件的绝缘阻抗都很高，因此可以充分去除一般模式，不过实际上并不是以电阻器评鉴绝缘阻抗，而是以阻抗
(impedance)
评鉴绝缘组件的阻抗特性。
高频一般模式噪讯，绝缘组件或是周边浮游容量都很有效，动作上它是利用浮游容量使高频噪讯通过，即使如此一般模式的噪讯去除未必很充分，这种情况对策上就必需使用遮蔽
(shield)
手段。
