将抗电磁干扰特性带给手机、相机及液晶显示屏

录入：edatop.com 点击：

随着手机中LCD及相机的视频分辨率越高，数据工作的频率将超过40MHz，对抑制无线EMI与ESD而言，传统的滤波器方案已达到它们的技术极限。为适应数据速率的增加且不中断视频信号，设计者可以选择本文讨论的新型低电容、高滤波性能EMI滤波器。

随着无线市场的继续发展，下一代手机将拥有更多的功能特性，例如带多个彩屏(每部手机至少有两个彩屏)以及百万像素以上的高分辨率相机等。

闂備礁鎲″缁樻叏閹灐褰掑炊閵娧€鏋栭梺璺ㄥ櫐閹凤拷...

图1：LCD模块周围的噪声与ESD传输路径

仍旧受紧凑设计趋势的推动，实现高分辨率LCD及相机将使设计者面临多种挑战，其中一个主要设计考虑便是这些新模块对电磁干扰(EMI)的敏感性。

对于目前流行的许多手机(尤其是翻盖型手机)来说，彩色LCD或相机CMOS传感器通过连接在手机(上下)两个主要部分之间的柔性或长走线PCB与基带控制器相连。

一方面，该连接线会受到由天线辐射出的寄生GSM/CDMA频率的干扰。另一方面，由于高分辨率CMOS传感器及TFT模块的引入，数字信号工作于更高的频率上，从而使该连接线会像天线一样产生EMI/RFI或可能造成ESD危险事件。

总之，在上述两种情况下，所有这些EMI及ESD干扰均会破坏视频信号的完整性，甚至损坏基带控制器电路。

为抑制这些EMI辐射并保证正常的数据传输，可考虑实现几种滤波器解决方案，这可通过使用分立阻容滤波器或集成的EMI滤波器来实现。

闂備礁鎲″缁樻叏閹灐褰掑炊閵娧€鏋栭梺璺ㄥ櫐閹凤拷...

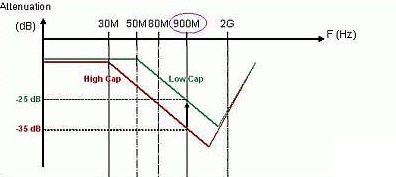

图2：GSM衰减频率对应滤波电容

EMI及ESD噪声抑制方法

如果考虑到板空间、手机工作频率上的高滤波性能以及保存信号完整性等设计约束，目前已知的解决方案正在达到其技术极限。

分立滤波器不能为解决方案提供任何空间节省，而且还只能提供针对窄带衰减的有限滤波性能，故大多数设计者目前都在考虑集成的EMI滤波器。

在配有高分辨率LCD及嵌入式相机的手机中，信号是通过特定频率(取决于分辨率)从基带ASIC被传送至LCD及内嵌的相机上。

视频分辨率越高，数据工作的频率亦越高。迄今为止，一般数据工作在大约6至20MHz的频率上，且分辨率的竞赛还会促使相机模块制造商继续将此频率提高至40-60MHz。

闂備礁鎲″缁樻叏閹灐褰掑炊閵娧€鏋栭梺璺ㄥ櫐閹凤拷...

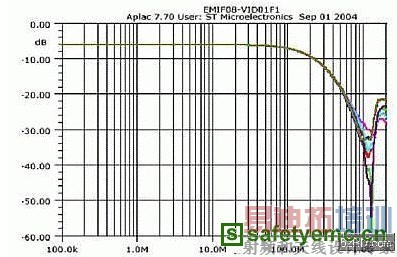

图3：新型滤波器单元结构(串联电阻为100欧姆，线电容为17pF)

为适应数据速率的增加且不中断视频信号，设计者必须选择考虑了理论建议的低电容的滤波器，即：滤波器截止频率(1/2πRC)必须大约为时钟频率的5倍。
