如何利用EMI Stream来解决PCB电路板级EMI问题

录入：edatop.com 点击：

随着电子系统的复杂度越来越高，EMI问题也越来越多。为了使自己的产品能达到相关国际标准，设计人员不得不往返于办公室和EMC实验室，反复地测试、修改设计、再测试，如何在产品设计的阶段就及时发现EMI问题变得重要。PCB布局、布线以及电源层的处理对整个电路板的EMI问题有着非常重要的影响。本文将通过实例分析讨论如何利用EMIStream来解决板级EMI问题。

电磁干扰(EMI)分为传导干扰和辐射干扰两种。传导干扰主要是电子设备产生的干扰信号，通过导电介质或公共电源线互相干扰。辐射干扰是指电子设备产生的干扰信号，通过空间耦合传给另一个电路网络或电子设备，

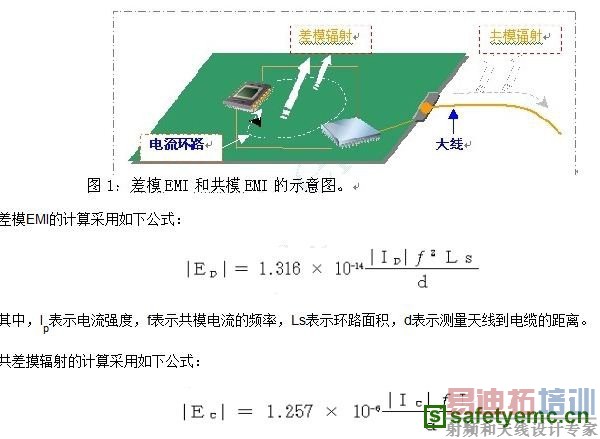

在PCB电路板中，电磁能的存在有两种形式，即差模EMI和共模EMI。当器件输出的电流流入一个负载时，就会产生差模EMI。当电流流经多个导电平面，如PCB上的导线组或电缆，就会产生共模EMI。图1给出了差模EMI和共模EMI的示意图。

0001 闂傚倸鍊风粈渚€骞夐垾鎰佹綎缂備焦蓱閸欏繘鏌熼锝囦汗鐟滅増甯掗悙濠囨煏婵炑€鍋撻柡瀣墵濮婅櫣鎹勯妸銉︾彚闂佺懓鍤栭幏锟�...

其中，I表示电流强度，f表示共模电流的频率，L表示电缆线长度，d表示测量天线到电缆的距离。

解决EMI的主要方法是减少电路板上由各种原因产生的辐射能量，而控制EMI的关键，是降低电源地平面谐振和电路回流的路径阻抗，并正确放置旁路和去耦电容。

本文使用EMI Stream工具对板极EMI问题进行分析。EMI Stream工具的两大主要功能是支持PCB板全部网络的EMI分析以及电源谐振分析。EMIStream是由日本NEC公司基于多年EMI设计经验开发的应用软件，可以用于Cadence、Mentor Graphics、Zuken和Altium等公司的设计工具中的各种PCB设计流程，在PCB制造之前解决EMI问题。EMIStream软件内建13条经典EMI检查规则，均经过日本NEC内部产品实际设计结果验证，每个检查规则的设置值是经过实际验证的最佳理论值。
