单片机控制的网络交换机设计与实现

各模块介绍如下：

main——主程序；
　　init_uart——串口初始化；
　　delay——系统延迟；
　　helpMenu——帮助菜单；
　　systemCheck——检查系统设备ID；
　　whict>:——命令提示符(whict是武汉化工学院的缩写)；
　　D——查看系统的整个配置数据；
　　E——编辑系统的配置数据；
　　F——对交换机的各种功能进行配置、管理；
　　R——读系统的配置数据；
　　W——系统将当前配置数据保存到EEPROM；
　　L——系统静态MAC地址的配置；
　　M——改变系统的密码；
　　I——系统软件复位；
　　S——系统将缺省配置下载到EEPROM。

2.2  PC机的管理程序设计

PC机的管理程序是采用VB语言编程、有着易懂的软件界面。用户可以容易地对网络交换机进行配置。PC机的管理程序如图3所示，交换机管理软件界面如图4所示。

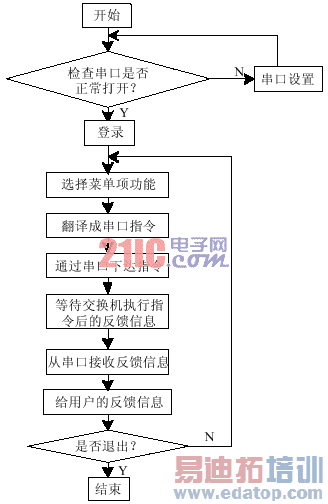

图3  PC机的管理程序

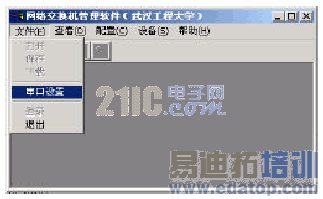

图4  网络交换机管理软件界面

3  网络交换机的性能测试

对本交换机进行常温(25℃)12小时性能测试，测试仪表为Smartbits2000，共测了通透率、延时、丢包率和背靠背4项，测试结果如表1所列。

表1  100M交换机性能测试结果
