SOHO路由器的设计与实现

摘要：利用ucLinux对网络技术的支持，提出了一种利用ucLinux来构建基于ARM9 CPU的SOHO路由器的设计思想。该方案的硬件平台核心采用美国MARVELL公司生产的88E6218微处理器芯片。文中详细描述了SOHO路由器的软、硬件设计结构及设计流程。

关键词：SOHO路由器；ucLinux；ARM9；以太网

O 引言

作为互联网的核心设备，路由器市场也越来越广阔。网络向家庭和办公室的不断普及，带动了小型路由器(即SOHO路由器)的需求。现在，市场上已经出现了大量面向SOHO的网络通信产品。其中ARM9系列微处理器以性能优越、价格低廉且技术成熟而成为目前路由器配置的首选。本文以ARM9核心芯片结合uclinux操作系统开发模式，详细介绍了一种SOHO路由器的设计和技术实现过程。

1 SOH0路由器设计思路

路南器是一种嵌入式设备，它离不开硬件设备和软件系统的支持，对其开发一般可以理解成三层模型：硬件设备、操作系统以及运行操作系统之上的应用程序。硬件设备主要由微处理器和围绕微处理器芯片的元件电路组成，它是设备功能实现的硬件基础；中间层就是操作系统，它可连接硬件部分和应用程序，操作系统既要完成对底层硬件的基本操作，又应为应用程序提供运行环境支持；操作系统之上就是应用程序，是负责实现针对性应用的程序代码，对应于路由器的网络架构和通信协议等功能模块。

2 硬件实现

SOH0路由器的硬件结构如图1所示。图中的核心是一颗美国MARVELL公司生产的88E6218高性能16／32位微处理器。该芯片是专门为SOHO路由器和以太网交换机而设计的，相对于目前市场上的网络通信处理器。88E6218具有性能高、成本低等优点。此外，该处理器还带有DSP指令扩展的ARM946E高性能CPU核，其工作频率达133／150 MHz，采用16／32位RISC体系，带有8 KB指令CACHE、8 KB数据CACHE和8 KB数据RAM，可支持uclinux和Vxwork操作系统内存管理，而且内置32位ARM指令系统和16位指令集。

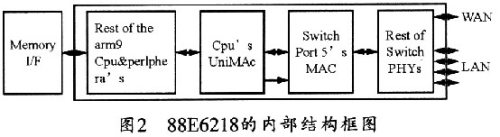

88E6218具有集成的以太网接口和交换功能，它内部带有一个UNIMAC结构，可以实现基于QOS机制的快速以太网交换功能。其结构框图如图2所示。88E6218芯片具有5个支持IEEE802．3的自适应以太网接口和MAC地址端口，其中包括4个10／100BASE-TX的LAN端口和1个10／100BA-SE-TX或者100BASE-FX可选择模式的WAN端口。这些端口可支持802模式的各种路由的网络协议，也支持10／100 Mbps二种传输速率以及全／半双工传输功能。每个端口都有CRC效验、判断、转移功能，并具有片上数据包缓冲存储器，且符合IEEE 802．3ab，802．3x，802．p，802．-1Q标准的管理功能。此外，该器件还具有IEEE 802．1p流量优先权序列能力，可提供IEEE 802．1Q VALN功能且能够无阻塞交换。

88E6218芯片内的外围功能模块包括SDRAM／FLASH的控制器、JTAG接口、可编程通用I／O口、UART串口接口、中断控制器、存储控制器与及电源调整引脚等。另外，88E6218还有一个重要特点就是提供有PHY LED灯的控制器，可以用来指示端口收发器是否连接、接收、发送、全双工等各种工作状态，以通过LED显示判断网络的连接状态。

作者：郭宝英 仰恩大学   来源：电子元器件应用
