湖北襄樊电信接入网改造方案

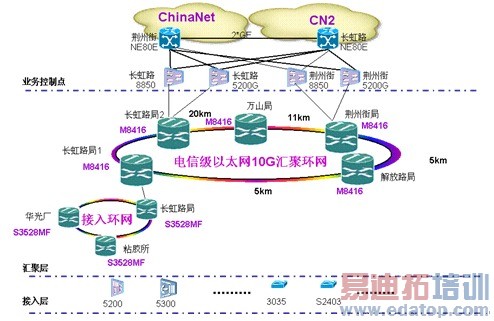

1 方案拓扑

2 设备部署

根据襄樊电信实际业务的需求，以及现有光纤线路资源情况，在襄樊市的长虹路局、解放路局、荆州街局、万山模块局共计部署了5台M8416，并在长虹路局、华光厂、粘胶所共计部署3台S3528-MF电信级以太网CESP设备，分别组成了10G以太环网进行汇聚和一个GE以太网环网用于接入。

根据实际业务和光纤资源上联到业务控制层的SR和BRAS设备，环上业务通过长虹路和荆州街两个节点进行分流，在不同的业务控制点进行用户认证和控制。各节点M8416设备下接华为、中兴等厂商的接入交换机、DSLAM等设备，提供所辖区域的用户接入和多业务综合承载。

基于环网提供电信级50ms业务自愈能力，并可基于图形化网管对网络进行实时管理和监控。通过灵活的SVLAN配置，实现业务分流。随着NGN业务的发展，还可以较低的成本扩展本地业务保护环，实现AG的灵活接入，在为实时业务提供保护及严格QoS保证的同时，有效的节省传输资源，降低网络综合投资成本。

3 业务承载情况

根据前期试点部署方案的计划，并配合多业务承载测试的进行，自07年4月开始逐步割接业务，并增加业务种类和规模。

目前襄樊电信在电信级以太网CESP汇聚环上承载的业务种类包括普通宽带上网、个人VIP上网、专线接入等业务，涉及DSL拨号用户、宽带小区、网吧等。其中普通宽带上网、个人VIP上网的用户数超过10000户。总体业务峰值流量超过600Mbps。

至今为止，系统整体运行良好，业务承载稳定，与其它厂家设备互通良好。
