多业务接入平台技术介绍

MSAP系统通过SDH接口或以太网接口与 SDH／MSTP传送网或IP城域网相连；通过E1， 10／100Base-T接口或v.35接口和客户设备相连。

MSAP系统可以通过带内、带外方式和网元管理系统相连。

3 MSAP系统组成

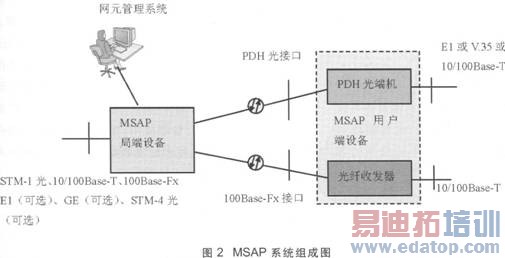

MSAP系统组成参见图2。多业务接人平台是由局端设备、用户端设备和网元管理系统组成，能够向用户提供E1／V.35租用线和专线业务，以及以太网专线业务。

用户端设备能够向用户提供El接口，V．35接口和l0／lOOBase-T接口的一种或几种，并通过PDH光接口或者l00Base-Fx接口接人局端设备。用户端设备可以分为2类，即PDH光端机和光纤收发器。PDH光端机是指将E1信号，V.35信号或以太网信号变成光信号并传输的设备，可以传送从El接口，V.35接口和 10／100Base-T接口的一种或者几种到PDH光口的数据流。光纤收发器也是指以太网光纤收发器，将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，可以传送从l0／100Base-T接口到l00Base-Fx光接口的双方向的数据流。

局端设备能够接入各种不同的PDH光端机和以太网光纤收发器，局端设备应包括各种线路板和不同的业务板。线路板可根据不同的需要提供STM-1光接口和STM-4光接口；业务板根据接入不同的PDH光端机可以提供PDH光接口，l00Base-Fx接口和 10／100Base-T接口，E1接口，V.35接口，GE接口和 STM-1光接口。局端设备通过SDH接口或者以太网接口接入城域传送网。MSAP系统的管理信息可以通过带内和带外方式进行传送。

（1）带内方式：采用专用El电路（利用STM-N中的一个VCl2实现通道）或SDH的DCC通道。

（2）带外方式：IP网通过外部10／100Base-T管理接口，再通过IP网络接入到网元管理系统（EMS）。

4 MSAP功能及协议

MSAP局端设备满足SDH节点的基本功能要求，具有灵活的交叉连接处理能力，可以支持业务板到线路板、业务板到业务板以及线路板到业务板交叉连接类型，交叉连接方向支持单向、双向、广播和环回方式。MSAP 局端设备提供低阶通道VC-12级别的虚级连功能和连续级联，并提供级联条件下的VC-12颗粒的交叉处理能力。
