福建三明电信宽带接入网优化改造

录入：edatop.com 点击：

一、项目背景

随着福建电信宽带接入业务的发展以及路由型城域网改造的逐步推进，运营商对二层宽带接入网的多业务承载能力和安全性提出了更高的要求。结合福建电信省公司提出的在宽带接入网对用户精绑定的要求，三明电信在今年对宽带接入网部分节点的汇聚交换机和园区交换机进行合设，进一步减少了网络层次。

二、福建三明电信宽带接入网建设方案设计

三明电信目前宽带用户中以太网接入用户约占一半，其余为ADSL用户。三明市2007年下半年新增3万端口，约1500台交换机。三明电信的宽带接入网虽然在2006年进行了改造，但是仍存在二层网络的级联级数较多的问题。在这种情况下，需要对网络级联技术进行进一步的优化。

三明电信宽带接入网总体说明如下：

1. 楼道交换机采用中兴ZXR10 2826S/2818S绿色环保二层以太网交换机，支持802.1P、IGMP Snooping协议，支持IPTV等增值业务的开展。

2826S/2818S通过1个FE/GE光口上行到小区汇聚中心设备T64G/T40G，能满足用户网上冲浪、IPTV等带宽需求。2826S/2818S也可采用2×FE光口上行到小区汇聚设备T64G/T40G上，实现链路冗余。

2. 小区汇聚设备采用中兴ZXR10 T64G/T40G系列万兆路由交换机，出口1/2个GE。在新增IPTV业务之后，增加一个GE，保证高端用户的带宽。

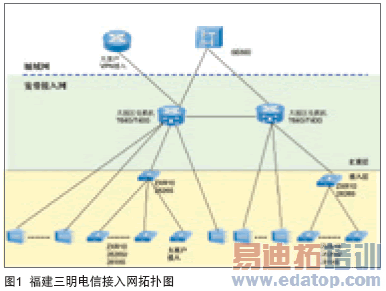

三明电信宽带接入网的拓扑结构如图1所示。根据上述网络要求，针对DSLAM用户，由于DSLAM多数仍采用百兆上行，对DSLAM的汇聚采取的方式：汇聚交换机T64G/T160G的百兆板支持Selective QinQ，且光纤资源充足，DSLAM直接汇聚至T64G/T160G，由T64G/T160G的百兆板启用Selective QinQ功能。针对LAN小区用户，楼道交换机采用ZXR10 2826S/2818S，楼道交换机最多采用两级级联，对于一些大型的园区网络，取消原来使用的ZXR10 3000系列的园区交换机，而直接上行至汇聚交换机T64G/T40G。原有的汇聚交换机T64G/T40G兼做园区交换机功能，启用集群网管，并作为集群内部的命令机，同时启用灵活QinQ和部分安全功能。

三、三明电信宽带接入网改造的特点

宽带接入网是城域网骨干网业务接入控制点以下、用户CPE（不含CPE）的二层接入网，分为接入层和汇聚层。汇聚层网络是指BRAS到DSLAM或者园区交换机间的网络，主要由以太网汇聚交换机组成，可级联组网。接入层包含DSLAM和LAN接入点（园区交换机），以及接入点到用户CPE之间的设备和线缆。下面结合改造情况和设备能力分别说明三明电信宽带接入网的接入层和汇聚层的改造特点。

1. 接入层

中兴通讯的楼道交换机ZXR10 2826S/2818S均支持4K VLAN，可满足电信对每用户每业务一个VLAN的需求（也就是每个用户多个VLAN），实现用户账号和VLAN的捆绑，保证用户的账号安全；

在楼道接入交换机2826S/2818S开启端口环回检测功能，防止端口环回，避免网络风暴的产生；

在2826S/2818S上开启广播风暴抑制，减少广播包对网络的冲击；

在2826S/2818S的电口上开启VCT（虚拟线路检测）功能，利用TDR（时域反射计）实现对线路的诊断，能够诊断出线路的出错状态，并利用拟合出来的经验公式给出线路出错的距离；

在2826S/2818S上启用端口双向限速，平均分配网络资源，防止BT等用户过度抢占网络资源，保证网络服务，并为IPTV等新业务的开展预留足够的带宽资源；

实现4级队列调度，保证新业务和普通上网业务拥有不同的优先级保证。

2. 汇聚/园区层

ZXR10 T64G/T40G同时完成汇聚和园区交换机的功能，开启灵活QinQ和集群命令机，启用ACL，完成部分网络安全功能。

ZXR10 T64G/T40G不仅做宽带上网业务的汇聚，同时也汇聚了大客户专线业务。其中大客户专线仍使用原来的单层VLAN ID，园区交换机和汇聚交换机均透传单层的大客户VLAN至城域网的大客户VPN接入点。

ZXR10 T64G/T40G支持高密度千兆、百兆接口，给小区接入提供更高、更快的宽带服务，并实现普通上网业务和IPTV业务分流到不同的接入点，保证不同客户的差异化服务。

ZXR10 T64G/T40G支持MPLS功能的板卡，可在一款设备上实现小区接入、大客户接入，给不同客户提供差异化服务，网络扩展性好。
