VDSL2中的紧急速率调整（SOS）技术

2. VDSL2系统中传统的抗噪声手段

为了应对线路中噪声的动态变化，与ADSL一样，基于DMT调制的VDSL2系统也支持传统的比特交换（BS）和无缝速率调整（SRA）功能。比特交换功能在不同的工作子载波之间调整比特分配，如果遇到宽频带噪声，则比特交换无法应对。SRA虽然可以通过降低整个系统速率维持系统稳定，但是现有的SRA反应速率较慢，难以应对快速变化的噪声。

现有的SRA的工作原理是，接收器根据实时的噪声容限与设定的上调或下调噪声容限之间的关系，计算出新的bit分配表和增益表，然后通过eoc通道向发送端发送SRA请求并且将更新的bit和增益表发送给发送器，发送器收到后，通过发送OLR同步信号来实现收发两端之间的同步切换。

由于每一个子载波的bit和增益一共需要两个字节，而VDSL2最多可以使4096个子载波，整个bit分配表和增益表的更新需要传送的信息量高达8Kbyte，这其中还不包括命令字和校验字的内容，通过eoc传送需要较长的时间。而此时面临的串扰噪声有可能造成10 dB以上的总噪声PSD的增加，因此噪声容限此时已经远低于0，误码率上升会导致更新bit分配表和增益表失败从而导致SRA调整过程失败。

3. SOS技术概述

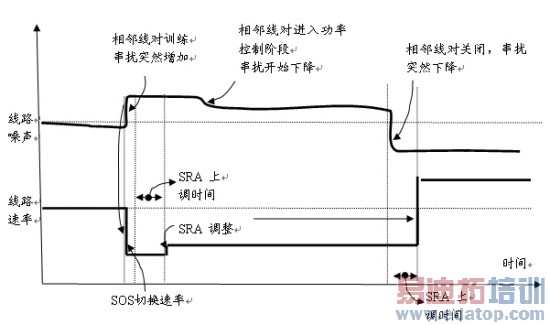

根据上述分析，如果不需要传送更新的bit分配表和增益表，而只是发送一个切换请求和切换应答/同步消息，这样就能避免因为bit分配表和增益表传送出错而失败。为了应对串扰突然增加造成的掉线等问题，定义了一种新的OLR类型-无缝速率切换（SOS）。如图2所示。

SOS仅使用简单的OLR请求消息和同步切换消息，而无需交换bit分配表和增益表，在线路噪声因为邻近线对的训练而突然增加的时候，线路中的误码会爆发性增加，接收器会发出SOS OLR的请求，通过发送器发出的同步信号发送器和接收器同步切换到新的bit分配表和增益表。在接收机发起的SOS请求中，会携带一个简短的OLR消息告知发送端需要下调的比特加载值，这样发送端只需将子载波组（其中可能包括256、512或1024个子载波）中的所有子载波的比特分配值统一下调即可，避免了双方需要就每个载波的比特分配进行交换的大量数据。

图2　无缝速率切换（SOS）

SOS功能流程的触发是通过接收端实时的检测接收信号的信噪比和线路误码率，一旦接收机发现超过一定比例的子载波信噪比下降或系统误码率已经超过误码门限时，接收端则可以选择发送SOS请求消息，触发进入SOS过程。

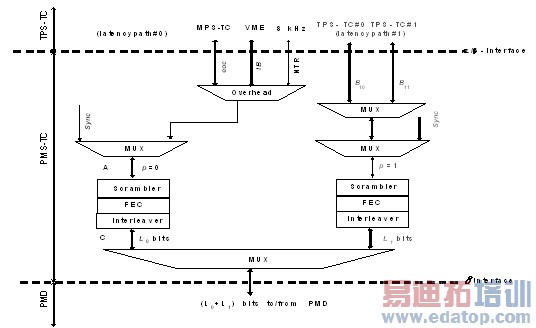

SOS请求消息的发送是通过新定义的一个嵌入控制信道"robust eoc"发送的，"robust eoc"是专门用于传送开销消息的逻辑通道，与数据通道复用后一起在PMD层传送。这样，在PMS-TC层的功能模型中，除了过去定义的单延迟数据通道模式和双延迟数据通道模式之外，又增加了第三种方式："robust eoc"+"单数据延迟通道"。如图3所示。

图3PMS-TC功能模型："robust eoc"+"单数据延迟通道"模式
