VDSL2中的紧急速率调整(SOS)技术
1. VDSL2系统中噪声
影响VDSL2系统性能的噪声主要包括系统内噪声和外部噪声,其中系统内部噪声可以分为近端串扰(NEXT)和远端串扰(FEXT)。
这些噪声主要是来自同一电缆和线路板卡上的系统内其它线路的串扰信号(如图1所示)。
外部噪声包括各种外部的电磁噪声,例如广播信号,各种电气设备的噪声等,也包括共存在同一电缆内的其它DSL系统的串扰信号。

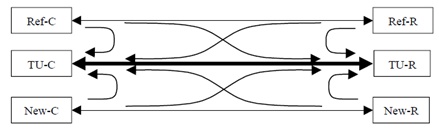

图1 NEXT和FEXT
对于VDSL2系统来说,由于其使用的频率较高(0-30MHz),运行的电缆较短(一般小于1000m),远端串扰对传输性能的影响比其它DSL系统更加明显,远端串扰是目前限制VDSL2系统稳定传输性能的最主要的因素之一。VDSL2的远端串扰会造成很多问题,比如:一对线的训练会导致旁边相邻线对的VTU-O出现假激活(False Trigger)现象,尽管这些线对的远端并没有接modem或者modem没有上电,更严重的是这种问题有可能会导致所谓的"链式反应",也就是说这些假激活的线对可能会进一步导致其相邻的其它线对假激活。这样以前认为串扰的影响主要存在于相邻的少数几对线之间的情况发生了变化,串扰有可能波及整个线束组。另外一个问题是当某个处于Showtime的线路旁边的相邻线路进入训练状态时,原先处于showtime的用户会因为串扰的突然增大而掉线重训练,这种影响常常导致一个线路板的全部端口需要几分钟才能达到全部稳定激活的状态。
根据对实际线路情况的观测,线路上噪声有可能在VDSL2整个工作频段突然增加,其幅度可能达到10到30dB。这种情况产生的主要原因是邻近线路开始训练。如果受扰线路训练时邻近modem没有激活,此时受扰线路上因为噪声水平较低而得到很高的速率。这样当邻近线路开始训练时,受扰线路上的噪声将大幅增加。 对于一般保持6dB噪声裕度的DSL线路系统,噪声增加10~30dB将会使信噪比裕度成为负值。对于超过噪声裕度的突然噪声增加,传统的DSL需要通过链路的中断后的重新训练达到新的稳定速率,维持信噪比的裕度。
作者:程强 来源:泰尔网
