MSAP接入技术特点分析

1 引言

随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，主要表现在：

(1)设备类型众多，管理复杂。

(2)线缆连接复杂，占用空间大。

(3)网络管理差，给运维工作带来巨大难度。

基于以上原因，推出了MSAP技术。MSAP是多业务接入节点的简称，向用户提供E1/V.35租用线和专线业务以及以太网专线业务。

MSAP主要采用星形拓扑，可以为每个客户单独使用一路光纤，增强业务接口/带宽的需求变更，通过更换远端设备或增加中心点板卡/设备即可解决客户业务变更要求，可以提高大客户接人业务的可靠性和以太网业务的互通性，减少网络故障;提高运营维护能力，缩短故障排除时间;提高运营商的机房利用率并降低运营商的运维成本;提高网络安全性和保护能力;适应不同客户对网络质量的差异化需求以及未来网络发展的需要。

2 技术特点

(1)网络位置

MSAP系统作为末端接入系统，能够向用户提供E1/V.35租用线和专线业务以及以太网专线业务，其网络位置参见图1。

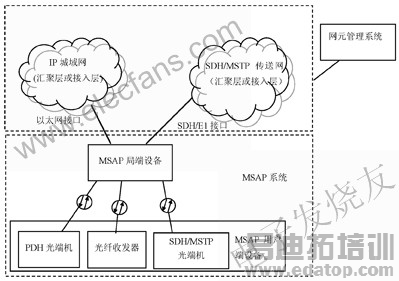

图1 MSAP网络位置

MSAP系统通过SDH接口或以太网接口与SDH/MSTP传送网或IP城域网相连;通过E1，10/100BASE-T接口或V.35接口和客户设备相连。

MSAP系统通常采用两种总线方式：一种为TDM总线;另一种为TDM和IP总线，能够将以太网业务不经SDH交叉直接汇聚到IP城域网，并实现各种业务板内以及业务板之间的以太数据交换。

MSAP系统可以通过带内和带外方式和网元管理系统相连。

(2)功能模型

MSAP设备包括局端、用户端和网元管理系统3部分，系统组成参见图2。局端设备具备SDH交叉功能,和用户端设备通过PDH光接口或者100BASE-FX接口相连。

图2 MSAP系统组成图

MSAP局端设备的线路口可以提供STM-1光接口，SMT-4光接口，E1接口。业务板可以提供PDH光接口，100BASE-FX接口，10/100BASE-T接口，GE接口，E1接口，V.35接口，STM-1光接口。

用户端设备包括3类：PDH光端机，光纤收发器和SDH/MSTP光端机。可以提供E1接口，V.35接口和10/100BASE-T接口的一种或者多种。

MSAP系统的管理信息通过以下方式传送：

●带内方式：采用专用E1电路(利用STM-N中的一个VC12实现通道)或SDH的DCC通道。

●带外方式：IP网，通过外部10/100BASE-T管理接口通过IP网络接入到网元管理系统(EMS)。

(3)MSAP功能

MSAP设备可以满足SDH节点的基本功能要求、支持SDH

STM-1和STM-4光接口能力、具有灵活的交叉连接处理能力，支持业务板到线路板，业务板到业务板以及线路板到业务板交叉连接类型，交叉连接方向支持单向、双向、广播(可选)和环回方式。可以提供低阶通道VC-12级别的虚级连功能，并提供级联条件下的VC-12颗粒的交叉处理能力。

MSAP的以太网业务组成透传和交换两种方式，透传功能是指来自以太网接口的数据帧不经过二层交换，直接进行协议封装和速率适配后，映射到SDH的虚容器(VC)中，然后通过SDH节点进行点到点传送。MSAP局端设备的以太网透传功能包括：

●传输链路带宽可配置。

●应保证以太网业务的透明性，包括以太网MAC帧，VLAN标记等的透明传送。

●以太网数据帧的封装应采用GFP协议。

●数据帧应采用VC通道的虚级连映射，可选采用连续级联来保证数据帧在传输过程中的完整性。
