电力线载波通信的诱导风机控制系统设计

录入:edatop.com     点击:

3.2 电力线载波通信程序流程

系统中主控制器与从控制器之间采用主/从通信,通信过程由主控制器发起,主控制器发送报分为"状态查询报"、"控制报",从控制器接收到主控制器数据报后,需回以应答报。考虑软件设计的方便,发送报和应答报采用相同的报文格式,报文格式如下所示:

\

报文格式中,40个"1"用于使接收端与发送端伪码随机码产生同步,帧头序列固定为0x09AF;源地址为发送数据报节点地址,目标地址是该数据报需要送达的节点地址;数据为该数据报所要传输的信息,占l字节,高4位为报类型,低4位为数据信息,数据域格式如表2所列;CRC16为源地址、目标地址、数据的CRC校验值。

\

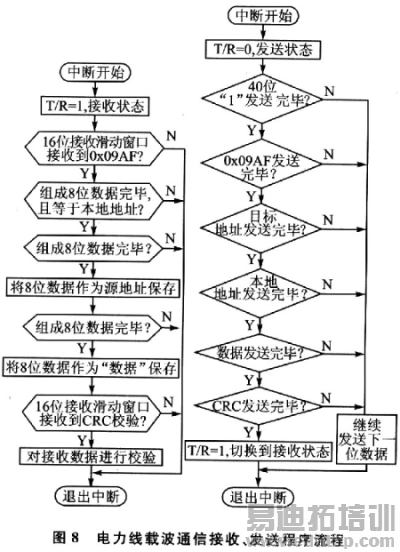

载波通信程序采用中断方式,分发送和接收两部分,中断信号由PL2102同步脉冲输出引脚(HEAD)产生,载波通信接收、发送程序如图8所示。

\

结语

基于电力线通信的诱导通风控制系统,硬件设计上采用专用电力线载波通信芯片,信号发送和接收分别应用了功率放大及接收滤波电路,软件上采用了数据校验CRC16,保证通信的可靠性。该设计方案具有系统构建简单、成本低、调试维护方便的优点。

作者:张海涛,聂诗良 西南科技大学   来源:国外电子元器件
