基于CY7C68013A的USB控制系统设计研究

引言

通用串行总线(Universal Serial Bus，USB)作为计算机上的新型接口技术，越来越受到人们的青睐。与以前的RS 232，RS 485，ISA，PCI和并行接口等接口相比，USB避免了接口体积大、接口规范不统一、不支持热插拔等缺陷，具有使计算机与外部设备连接十分方便的优点。目前，很多设备都开始使用USB接口来实现，如鼠标、键盘、打印机等。在实际设计工作当中，也越来越多地采用了USB技术，如数据采集等。USB的设计和应用已经成为现代电子设计中一个非常重要的部分。

1 USB 2．0特点

USB是一种高效、快速、价格低廉、体积小的新型串行通信接口，其最大的特点是支持热插拔，可以在不重新启动计算机的情况下直接将USB外部设备连接到计算机并开始通信。

USB具有以下主要特点：

(1)节省系统资源。在计算机中，系统为USB主控制器分配一根中断控制线和一些输入／输出地址，USB再为外部设备分配惟一的地址。
　    (2)可以提供电源。计算机上的USB接口可以向外部设备提供一定的电力支持，其输出电流最小值为100 mA，最大值为500 mA，输出电压为5 V。
 　   (3)良好的兼容性。USB规范已经有USB 1．O，USB 1．1，USB 2．O，无线USB等多个版本的协议，这些协议都有很好的向下兼容性。
 　   (4)共享式接口。USB采用"菊花链"式的连接方式，同时支持多个设备的连接，一个USB主控制器最多可以连接126个外部设备。

2 CY7C68013A的主要特点

CY7C68013A是Cypress公司的EZ-USB FX2LP系列低功耗版本单片机，具有和8051兼容的CPU和指令系统，同时包括USB接口和完整的USB 2．0协议引擎，并且提供了完善的固件及主机程序开发包。该单片机的CPU采用的是增强型805l内核，比标准的8051的速度快，硬件资源更为丰富，功能更强大。主要具有以下特点：

(1)具有第二个数据指针；
 　   (2)具有第二个USATRT；
　    (3)I2C总线接口；
  　  (4)8个额外的中断(INT2～INT6，WAKEUP，T2，USARTl)；
  　  (5)CPU时钟可以运行在12 MHz，24 MHz，48 MHz。

3 控制系统设计

基于USB的控制系统设计主要包含两个方面的内容，分别为固件程序的开发和上位机(主机)控制界面的设计。CY7C68013A芯片采用的是一种软配置模式，即程序和数据都存放在内部RAM中，并从RAM中开始执行。

3．1 启动模式的选择

EZ-USB在没有固件的情况下列举为一个缺省的USB设备，并且将其固件和描述符等下载到EZ-USB后，开始执行固件程序，此时模拟一个物理上的断开重新连接过程。在列举为一个USB设备时，根据芯片有没有连接E2PROM，以及E2PROM中第一个字节值的不同，其处理方式有很多。主要有：不连接E2PROM的缺省设备列举、CO加载、C2加载等启动方式。在此系统的设计过程中，采用第一种方式，即芯片没有连接任何片外存储器，USB的描述符以及VID，PID和DID等均由芯片内置的逻辑提供，然后根据驱动程序中提供的VID，PID和DID把主机上对应的固件程序下载到片内的RAM中，并执行固件代码。该方式具有硬件连接简单，节省器件等特点。

3．2 硬件系统框图

整个系统的硬件框图如图1所示。可以看出USB控制系统在整个系统中起到桥梁作用，用于连接上位机和外部设备。

上位机发送控制指令给USB设备，信息处于下行状态，解码后用来控制外围设备执行相应功能。上位机需要从外设获得信息(如数据采集)，信息处于上行状态，由USB设备负责控制外设并将数据传送到上位机，由上位机分析、显示。

3．3 固件程序设计

在固件中，主要实现芯片外围设备的控制，以及对USB设备的功能描述等任务，同时负责与上位机通信，响应上位机的标准请求和自定义请求。

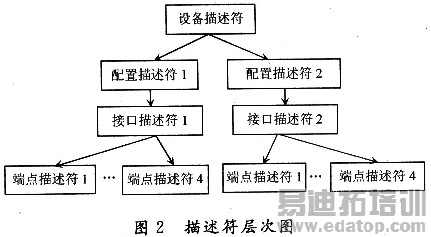

描述符主要是让上位机了解USB功能设备的基本配置信息和能力，如端点、接口等。在此主要使用标准描述符来说明USB设备，如设备描述符、配置描述符、接口描述符、端点描述符、设备限定描述符等。在该设备中，这些描述符的层次结构如图2所示。
