基于SYS6K的分组语音处理模块的设计

录入:edatop.com     点击:

3.2 宽带数据处理部分

宽带数据交换部分完成对各种接入方式的基本配置、以太网交换和以太网管理等功能。宽带部分结构框图如图2所示。

\

系统宽带业务丰富,宽带处理功能强大,对PVM而言,由于采用的是主控板上的可选配功能模块设计,考虑到系统接口的一致性,不能提供对外的业务接口,所以只能依赖于AMu上的上行口入网。

4 分组语音处理模块设计

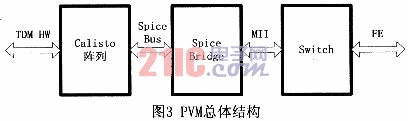

分组语音处理模块是VoIP产品中非常关键的一个部分。VoIP语音专用IC分为语音编解码和封包处理两部份。本文综合SYS6K功能及性能需求,通过对几种可选芯片的情况分析,最终选中了Broadcom的方案。选用Broadcom的Calisto BCMl510与FPGA配合的方案。因为BCMl510单片有190路6711、128路6711+T.38、96路6711+T.38的处理能力,比较适合SYS6K的大容量需求,功耗也较小,且可单片选配和复位,既可基本满足系统满配的容量需求,又给业务容量和类型带来了很好的灵活性,能很方便地实现多规格设计。1510完成语音编解码和数据打包,但由于SPICE BUS属于Broadcom专用协议,需由FPGA充当SPICE BRIDGE,完成桥接功能,再经过Switch芯片送到业务网口。总体结构如图3所示。

\

5 硬件初始化设计分析

PVM扣板驱动程序主要负责完成硬件初始化,内核加载,完成PVM扣板的驱动,控制PVM扣板完成各种操作。

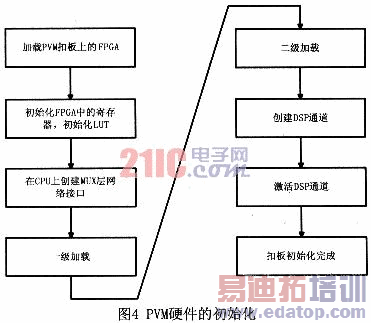

初始化PVM扣板主要是设置PVM扣板硬件信息,加载内核程序给Calisto。BCMl510。按照初始化流程分为如图4所示的几个部分。

\

(1)加载PVM扣板上的FPGA,即SPICE BRIDGE。SPICE BRIDGE实现CPU的控制报文与CALISTO BCMl510的CELL之间的转换。只有SPICE BRIDGE正常工作,PVM模块才能进行下一步的工作。
     (2)初始化FPGA上的LUT和寄存器。
     (3)在CPU上创建一个MUX层网络接口,为CPU与CALISTO BCMl510通信做准备。
     (4)对CALIST0 BCMl510进行一级加载。一级加载是SPICE BRIDGE自动实现的,驱动程序仅需要将内核文件放到SPICE BRIDGE下的SDRAM中的指定位置,启动SPICE BRIDGE进行一级加载就可以了。
     (5)对Calisto BCMl510进行二级加载。二级加载是CPU通过MUX层网络接口,将加载内核传送给Calisto BCMl510完成的。
     (6)创建通道。在Calisto BCMl510上预先创建一定数量的通道(一般是480个)。
     (7)激活通道。通道在创建完成后,必须进行激活才能够使用。

6 结论

本文完成了可与主控设备相配合的分组语音处理模块PVM的硬件电路设计,并付诸于生产,可应用于多个接入网关和中继网关设备,降低原有分组语音处理模块的成本,增大系统处理容量,经过硬件调测和软硬件联调之后已实际应用在综合接入媒体网关上。


作者:吴献忠 上海广大信息技术有限公司   来源:电子技术
