1、背景
建设社会主义新农村是“十一五”规划的重点，也是构建和谐社会的重点，而在这一过程中，农村信息化将能够充分发挥电信运营商在社会主义新农村建设中的基础性作用。随着信息社会的到来，农业生产经营者对信息的需求日益增长。广泛普及信息化能为广大农民获得更大的经济收入创造良好的物质条件。农业信息化水平的提高，必将促进农业和农村经济的持续、快速、健康发展。
农村信息化内容包括了信息资源的开发利用、信息设施建设、信息需求者和信息服务提供者之间关系的构建和协调，它本身就是新农村建设的一部分重要内容。今年中央“一号文件”在基础设施建设部分明确提出“要积极推进农业信息化建设，充分利用和整合涉农信息资源，强化面向农村的广播、电视、电信等信息服务，重点抓好‘金农’工程和农业综合信息服务平台建设工程。”
烽火网结合自身的技术特点和目前农村信息化的需求提出了最具特色的农村信息化解决方案。本方案中，包含两大方面：一个是“综合接入承载平台”――基于“MSR多业务环+MC”的接入承载，这是各种信息服务可靠传递给最终用户的网络保证。另一个是“综合信息服务平台――烽火网络IPTV系统农业综合信息服务平台，这是信息源的承载平台和信息服务平台。
2、基于“运营级以太网环+MC”的综合接入承载平台
2．1农村基础信息网络需求特点
农村基础网络建设投资成本高，需要综合化的解决方案。我国农村地区地域广阔、地形复杂，农民居住分散，同时农村地区的经济发展水平相对较低，决定了农民的消费能力偏低，因此信息基础设施建设的高投入、高运营费用、低收入问题十分突出。农村基础设施建设投资回报率很低，很多地区甚至看不到盈利前景，如果电话网、互联网、有线电视网各在农村建设一套基础设施，是严重的重复建设，是国有资产的严重浪费。同时各套网络各需要一个接收终端，也将给农民带来沉重的经济负担。如果能用一个综合网络、一根入户线、一个多媒体终端，就能解决农民的语言、文字、图片甚至视频的综合需求，将大大节约方方面面的投资成本，并能提高信息基础设施供应商的投资回报率。信息技术进步为网络融合和一体化的综合网络提供了有利条件。

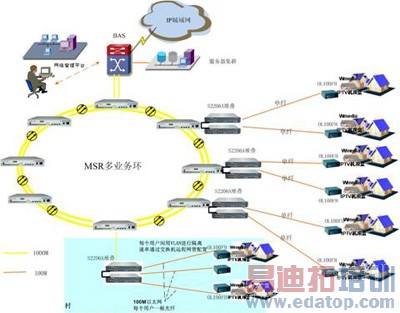

2．2基于“运营级以太网环+MC”的接入承载平台
MSPP（基于以太网的多业务承载平台）：是烽火网络运营级以太网产品，结合了承载网和传送网技术，在一个平台上，同时支持数据、同步语音和图像业务的交换和传输。MSPP产品主要定位于城域网的接入和汇聚层。提供数据、TDM和视频业务的综合承载和传输。作为农村基础信息网络，可以解决农民的语音、文字、图片甚至视频的综合需求。通过在各个乡镇节点部署MSPP设备，可以通过环网来实现50MS的保护倒换，同时节约光纤资源覆盖更广的范围。
FTTH（MC）接入设备：是烽火网络公司推出的新一代的光纤到户产品，主要用于光纤直接接入用户（FTTH、FTTB）的高带宽接入应用。本接入设备可以通过局端设备对用户端设备进行远程管理，使大部分运营维护工作可以在局端机房完成，大大降低运营维护成本，是宽带接入的理想方式。
本接入设备通过WDM方式将上下行波长在一根光纤上传输，每个用户只需一根光纤，减少了光纤数量。每个农户真正独享100M带宽，轻松支持IPTV、可视电话、视频点播、远程医疗、远程教育等高宽带业务。通过在MSPP环网设备下接MC局端设备可以解决农户的综合接入。根据各地的经济情况不同MC设备放置的地方可以有选择，可以选择光纤到村（组），或者光纤到农户。MC用户端设备下接IPTV机顶盒，解决农户综合信息服务的接入。
2．3烽火网络农村综合接入承载平台特点
（1）多业务的承载
针对农村基础网络建设对业务融合的需求MSPP充分解决了视频、语音、数据的融合。
MSPP支持组播数据的按组播条目转发，而不是广播处理。它通过IGMP Snopping协议监听客户端和服务器端的信令，使组播数据按需转发，不会转发到没有条目的端口，大大节约了网络带宽，为IPTV业务提供良好承载平台。
MSPP采用TDM电路仿真的方式承载TDM业务，主要定位在接入层面的应用，可以充分满足TDM的质量要求。MSPP采用扩展卡的方式可以直接支持视频。FTTH局端交换机带有两个TDM线卡插槽可以支持TDM业务，同时用户端设备可以选择带话音接口的设备来解决农户的话音需求。
（2）组网灵活，具备50ms以内的故障定位和倒换。
MSPP适合环形（单环、相切环）、星形、链形等多种网络拓扑。通过MSPP环网加上MC的星形组网可以覆盖非常广泛的范围。可以适应农村各种环境下的复杂组网。
MSPP采用了MSR的分布式故障检测和恢复机制，并通过MSR实现对多种拓扑应用的支持。每个站点间通过控制包来实现拓扑的动态学习和更新、故障的隔离、定位和恢复。在环形拓扑中，MSPP很好地解决了环网广播风暴问题，实现了链路或设备出现故障时的50ms以内快速倒换。
（3）MSPP具备网络级的安全防护功能。
MSPP提供不同协议层次的攻击防范功能，可以预防网络病毒及DoS攻击行为。采用特有的过滤算法，有效的保证了网络的连通性、业务的连续性、设备的可管理性。从转发平面上进行了安全方面的设计和巩固，确保MSPP设备上的转发不在是单纯的尽力转发的架构（Best Effort Forwarding），而是将安全技术和转发技术有机融合在一起。可以基于用户的配置，实现对用户指定的流量和业务实现监控，过滤和隔离。通过对网络流量的检查、管理和监控，有效管理网络安全，使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理，让网络拥有“自动免疫”的安全机能。
（4）提供端到端的服务质量保证。
MSPP设备采用了MSR的自动拓扑发现机制，结合智能网管平台，可以针对用户的业务提供基于全局的（全网的）而不是局部的（单节点）的QoS配置，可以保证不同业务的服务质量需求。FTTH（MC）接入设备提供强大的QoS及过滤机制，支持多种业务应用。可以保证端到端的服务质量。
（5）业务感知和控制能力。
针对农村信息化业务的多样性，MSPP设备可以针对不同的业务来提供不同的业务控制策略。业务感知和控制能力：是指收集网络流量和应用数据吞吐量等准确信息，并提供使用情况报告，从而了解用户使用业务的情况，并基于此对相关业务应用进行有效控制的能力。目的是可以给高利润的应用分配更多的带宽，保证更好的服务质量，提高单位带宽收益率。
业务感知和控制可为专门限制某些流量的吞吐量，或者使用整形技术将其移动到高峰以外的时间处理，以提高高峰期的性能，防止网络瓶颈，还可以加强SLA。
（6）灵活强大的网管功能。
通过提供面向业务的模块化管理工具，在网络管理上实现针对应用的策略化管理功能。MSPP设备和FTTH（MC）接入设备网管可以对相应的接口进行配置，维护（故障性能监视），针对TDM、以太网等不同业务的业务特征进行管理，提供完备的管理功能。
3、烽火网络IPTV农村综合信息服务平台

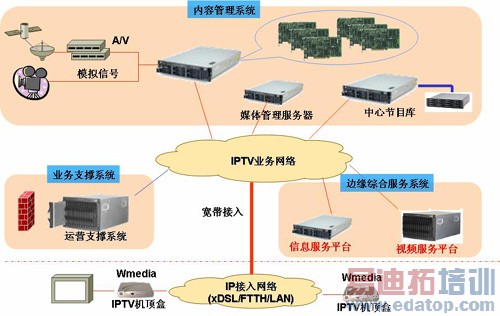

（1）烽火网络IPTV系统结构
烽火网络IPTV系统农业综合信息服务平台方案
◆综合的边缘服务系统
☆基于流媒体技术的视频服务平台，为用户提供可持续、交互的远程教育服务。主要包括：党员保持先进性教育；建设新农村宣传，基层领导接受建设社会主义新农村理论政策培训；基层领导干部理论教育；农业科教、普法等。
☆基于Web技术信息服务平台，为用户提供及时、准确、丰富的信息服务。主要包括：政府通知通告；策法规传达；农产品市场信息传递；供求信息查询；
☆综合的多媒体服务系统，为用户提供丰富的娱乐服务。主要包括：视频点播，游戏等。
◆完善的业务支撑系统
接口开放。操作简单，维护方便，新业务开展和系统升级仅通过表单配置即可完成，可根据客户的规模来弹性地配置系统资源。所有操作信息都记录在日志文件中，提供完成的定期数据备份功能和全程化监控。采用用户、组、角色、节点等多层安全机制用户的权限管理等的多级安全管理机制。采用业界成熟的软件技术和开放式标准。支持Oracle、Sybase等大型数据库。采用J2EE架构，做到平台无关性。
◆灵活的内容管理系统
上传发布视频内容，并进行内容管理（节目管理）：内容元信息管理、节目审核、发布管理。制作EPG页面，通过栏目管理和EPG模板管理来针对不同业务制作不同的EPG页面风格和栏目。管理信息服务网站，业务导航列表，广告与插播管理（插播管理、广告内容审核、广告发布）。直播采集压缩与管理，直播发布、频道制作等。海量内容存储，以及作为内容分发源向边缘服务平台分发内容。
（2）视频服务平台
支持MPEG-1/2/4 (ASP,SP)等编码，MP4格式存储，ISMA流服务。存储原始点播记录。可集成直播时移服务，直播单播、组播的直播时移。接受上级媒体服务器或节目库的节目分发，向下级媒体服务器分发节目。接受媒体管理服务器的管理，报告负载均衡状态。向网管服务器提供网管信息媒体服务本地负载均衡、全局负载均衡，内容存储资源均衡。
（3）信息服务平台
集成包括EPG、业务导航、广告通知等信息投放服务。集成或导航信息交互性网站，如：科教普法、市场信息发布与查询、乡镇电子商务、电子政务门户。支持机顶盒认证、用户身份认证、用户分类，为不同用户提供差异化服务。信息服务平台与视频服务平台相同，采用分布式部署方式，分市、区县独立部署。
（4）可开展的业务
◆党员保先教育：点播重要讲话、党建资料片；实况直播重要会议。
◆农业科技远程教育：点播科教片。
◆通知信息发布：准确的按县、镇、村进行图文信息发布。
◆农业信息服务：法制宣传、农产品市场、信息查询；供求信息发布。
◆娱乐生活：影视点播，以及点播中的广告投放。
（5）烽火网络IPTV优势特点
◆低成本的交互性综合信息服务平台
以视频点播、直播、时移为基础：先进的流媒体服务平台，支持点播、直播、时移等业务。支持MPEG4 ASP/H264标准，图像质量可达标清分辨率。运营者可灵活的进行栏目自定义、节目自组织，灵活开展电视类业务。
集成图文信息发布和业务导航系统：集成图文信息发布平台，整合现有信息服务网络。针对农村信息化需求的单向信息发布系统。可导航或直接部署乡镇门户，进行交互性信息服务如农产品资料的资讯、查找、求购等。
分布式架构，平滑扩容，支持地市、区县分级管理，边缘向中心扩张，利用现有资源不浪费。远程管理能力，减少维护成本。灵活的业务增值能力：集成广告投放和信息发布业务。机顶盒软硬件平台化，下载增值业务客户端实现业务扩展。
◆清晰的架构，宽广的扩展空间
用户角色化，为运营商提供与内容商和SP合作平台，基本业务扩展能力强。终端平台化，下载运行客户端软件，增值业务扩展能力强。系统分级，系统级联，容量和规模扩展能力强。灵活开放的架构，为运营商提供丰富的运营模式想象空间。
◆基于烽火网络IPTV系统建立农村综合信息服务平台的意义
推广三电合一、推动三网融合。农业信息服务多媒体化、综合化。广泛的应用场景。党员保先、普法宣传、农业科教、影视娱乐、信息发布查询等。
农村信息化的建设不光是技术的问题，还需要多方面的支撑。只有依靠政府资源，实行商业运作，进行适度开发，才是在现阶段最有利于农村信化建设的方式，才能实现社会效益和经济效益的双丰收。
作者：梁忠辉 来源：泰尔网
