光传输系统故障判定及维护注意事项

随着科学技术的发展国家电力系统通信越来越多地采用了数字化、智能化、高度集成化的新型通信设备，科技的发展同时对于广大维护人员来说，掌握电信传输设备的维护检修方法是一项新的课题。光纤通信系统的基本组成，包括计算机、电光转换器、光纤中继器、光电转换器、光缆几部分，每个环节都有可能出现故障造成整个系统的瘫痪，所以文章从光传输系统的故障判定以及案例分析角度谈几点建议。

吉林地区电力通信网目前采用的深圳中兴通信股份有限公司生产的最高速率为2.5G的S385、S360、S330、S320系列，分别由E100和E300两套网管系统来管理76套光传输设备，其中E100网管所管理的光设备属于吉林地区城网一期、二期。而E300网管是正在进行的吉林地区城网改造后所要运行的网络管理系统，改造完成后E100网管就将完成使命，退出吉林地区电力通信网的舞台。

无论是E100网管还是E300网管，无论是早期S360设备还是新型S385设备，系统故障判定的方法和维护注意的事项大致相同。

一、光传输系统故障判定的分类：

光传输系统的故障一般要通过分析传输网管的告警和性能信息来对传输故障进行分类，以达到定位故障点排除故障的目的，光传输系统的故障大致可以分成三大类：传输中断类故障、传输误码类故障、传输同步类故障。

（一）传输中断类故障：首先要定位故障点，通常要通过网管软件、硬件或挂2M误码仪等逐级环回测试等手段，分清是光缆、光板、ODF架、DDF架、连接线还是PCM的问题。

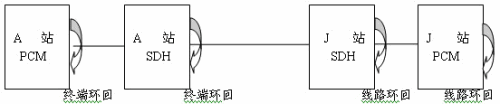

故障案例1：A站PCM的第3个2M（J站）出现PCM帧丢失告警，J站SDH NCP时间、PCM NCP时间取正常，其所有业务中断，我们分别在A站侧PCM上，做E1接口板的终端侧环回，告警消失，做SDH VC12通道虚容器级别的终端侧环回，告警消失，做对端J站SDH VC12通道虚容器级别的线路侧环回，A站PCM告警消失，J站PCM做线路侧环回，告警继续，至此确定为2M电缆断线，派人去J站检查结果为PCM 2M电缆发断线，经处理后恢复。

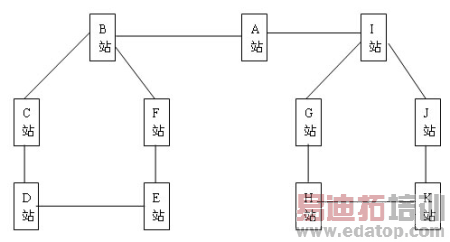

故障案例2：网管上报A站收I站155M光信号丢失，G站、H站、I站、J站、K站5个通信站的业务全部中断，用光功率计收I站光信号为-34.5dBm（光功率低），A站发I站-3.5 dBm（正常），用OTDR对该线路进行测试在1.2公里处断纤，派人紧急赶往断点，用熔接机重新接续后正常。如果故障期间，恰巧身边没有光功率计，也可以在ODF架上做硬件环回来判定故障点，值得注意的是做光口环回时发光功率过强，应加一个固定衰减器，以免接收到的光功率过强，击穿光板。也可以通过传输设备做软件环回来实现。如果用软件在传输设备上环回必须分清支路环回和AU环回，终端环回还是线路侧环回。

作者：吉林省吉林供电公司调度通信所 徐春羽    来源：通信世界
