光纤头端接接续故障的主要因素

录入:edatop.com     点击:

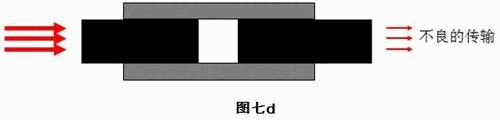

故障定位:d. 预置打磨光纤与切割光纤接续缝隙过大(图七d)

造成接续缝隙过大的原因有:

• 光纤切割长度太短

• 光纤未完全导入, 或在端接时被回拉

• 在室外光缆接合时,光纤被推回到了护套管中

过大的光纤缝隙只允许被纠正一次。

\

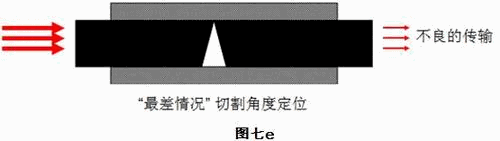

故障定位:e. 过偏的光纤切割角度(图七e)

在接续现场,切割角度过偏很难被觉察。引发切割角度过偏的因素有:

• 切割工具上的弯曲舌在光纤上施加过分集中的弯曲力

• 光纤弯折过大或者弯曲半径过紧

• 在切割中没有用力或者用力不足

\

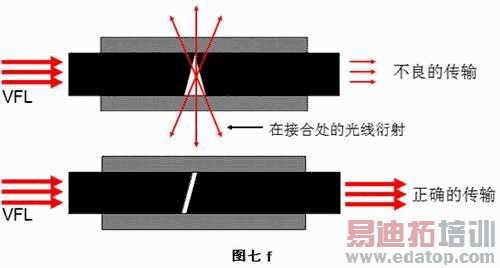

一般光纤切割后,典型的切割角度为1-3度,即便使用更精密的切割刀,光纤切割后仍然有0.5-1度的偏角。出现偏角的情况可以通过使用可见红光源(VFL)输入,并且缓慢旋转被切割的光纤端面,在PROclick连接头的可视窗口内监视直到红光消失的方法来解决。如图七f。

\

通过上面的介绍,不难看出非打磨光纤现场接续对于接续工艺和操作技术的敏感,非打磨现场端接技术的关键还是在于安装人员必须保持统一的切割和端接工艺,并且为使安装过程受控和避免返工,在接续中总是通过检测(如可视光源检测)以建立在端接过程中的信心,降低接续失败的风险。

PROclick快速光纤连接头无论是在产品工艺、接续技术,还是在施工快速便捷、传输性能优良及稳定高效上都做到了完美的表现。PROclick适用于单模及万兆多模光纤网络,主干及水平光纤接续,同样适用于FTTX及数据中心交联连接,是目前市场上最佳的光纤现场端接技术之一,也是同时考虑高效便捷和控制成本的客户的最佳选择。相信PROclick非打磨快速现场光纤连接技术将会受到更多的关注和用户的青睐!



作者:美国合宝   来源:综合布线工作组
