皮线尾纤在FTTH中的应用

录入：edatop.com 点击：

前言

随着国内三大运营商的业务发展，市场竞争的激烈和残酷，宽带业务已经成为各运营商的争抢的主要战场，中国市场需求之大，让每个运营商都不可怠慢，不断通过技术革新和成本降低来加快光纤到户的建设。

国家在今年已经出台了三网合一政策，EPON技术在光纤到户的模式中取得可较为广泛的肯定，所有大中型城市的光网络建设已经在必须使用EPON技术下进行。目前国内运营商采用的方式为FTTB较多，终端接入以铜缆承载ADSL为主，其宽带速度受到铜缆传输距离的牵制，不能达到理想的上网速度。

《中国电信光纤到户工程施工及验收规范（暂行）》在应用场景中终端铺设对于皮线光缆的使用尤为突出，皮线能够在穿管各类条件下，符合技术指标、质量等要求，切实提高了设计施工质量效率，确保网络的稳定可靠的使用。然而目前运营商都是前期预先铺设皮线光缆，皮线光缆的使用方式主要归属于以下四类：

L型快速接续

快速接续插头

冷接子接续

皮线光缆与尾纤或86面板内熔接方式接续。

上述几种方式，从目前的建设成本和施工效率来说，都存在较多不理想因素。

目前有一种推荐方式：皮线尾纤----可以解决材料成本颇高、工程效率较慢、产品性能不稳定及质量不可靠、后期维护成本无法预算等诸多问题。

皮线尾纤

概述：

经过近几年光通信行业科技的发展与相关技术的推广，FTTH（光纤到户）已是近期光纤接入网发展的最终解决模式，它不仅适应光领域光科技的发展要求，也符合广大用户对光网络信号的高速、大容量的传输要求。在FTTH接入工程中，常规室内光缆的机械弯曲性能及抗拉性能已不能满足FTTH（光纤到户）室内布线的需求。在市场需求的情况下，出现了低弯曲半径、高强度的皮线光缆，将被广泛应用于FTTH（光纤到户）的接入网中。

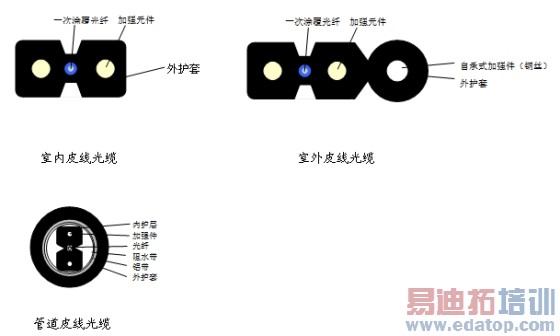

皮线尾纤用光缆种类：

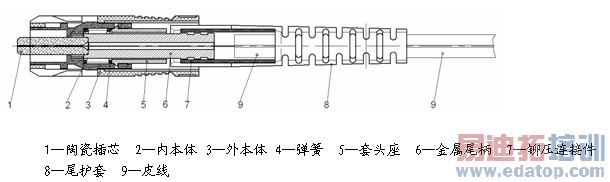

皮线尾纤用连接器结构：

特点：

· 厂内生产，稳定性好，端面物理性好。

· 弯曲半径小，抗拉、抗扰、抗侧压性能好。

· 开剥方便，易敷设，便于楼内穿管布放。

· 光缆直径小、重量轻，用于室内比较美观。

· 管道皮线光缆内含阻水材料，防潮可减少雨水侵蚀。

· 可与多种现场连接器匹配，现场施工时间短。

· 独特的连接器结构，专业生产。

· 铺设完成后，可现场测量皮线的施工质量。

· 用于用户端，美观、耐拉、维护简单。

技术特性:

· 插入损耗：≤0.3dB

· 回波损耗：≥50dB (APC≥60dB)

· 光纤类型：G.657纤 9/125um

· 光缆抗拉：50N

· 光缆尺寸：3.1mm×2.0mm(室内皮线); 5.1mm×2.0mm(室外皮线);

管道皮线:φ6.8mm 内部皮线尺寸3.1mm×2.0mm

· 工作温度：-25℃～+70℃

皮线尾纤的优缺点

优势：

1.成本控制优势：

1.1 Q：皮线尾纤成本较低吗？

A：是的，此产品成本绝对低于目前市场上皮线接续的4种方式。一个皮线固定连接器远远低于一个快速冷接插头或者冷接子。（就算需要法兰式的也可以加上一个适配器实现，而适配器只要几元）一个皮线固定连接器约15元以内，一个冷接快速插头近60-80元（L型则需近百元），一个冷接子加尾纤要40~50元。

1.2．Q：皮线尾纤维护成本与冷接维护成本相比有优势吗？

A：是的，皮线尾纤的使用寿命远大于冷接产品，皮线固定连接器的结构等同光纤活动连接器，内部不是利用匹配液方式，不会因为匹配液干化导致性能降低。

1.3. Q：皮线尾纤的施工费用比冷接子或者快速插头低吗？

A：是的，用冷接方式除了皮线光缆施工费外，还需要专业工程人员制作费用（部分操作工具也是不可缺少的）。而使用皮线尾纤只需要光缆铺设的施工费，不会产生其它相关费用。

2.应用场景稳定性

2.1. Q：皮线尾纤比冷接快速插头的稳定性更好吗？

A：是的，在技术性能方面由于运用了等同于常规的尾纤连接器方式，在插损，回损，端面，包括拉力，环境实验都要高于冷接快速插头。皮线固定连接器回损可以达到50dB以上甚至更高，锁紧机构大于40N，尾端光缆拉力大于50N以上，冷接产品只有4N，用户稍一拉就有插损增大甚至无法使用的问题，这都是冷接产品不可比拟的。

2.2．Q：皮线尾纤与冷接插头故障率比较情况如何？

A：前期光纤到户开展后，普遍用户对于光纤知识缺乏兴及兴趣性，可能会导致不少用户，拿此线当网线插头使用，由于冷接产品的特殊结构性，导致抗拉轻度受到牵制，不断有用户报修，维修几率可能要达到20％以上。客户对光通信的信赖也会受到影响。

2.3. Q：皮线尾纤的优势还有哪些？

A：现场测试方便，①刚铺设完毕阶段性验收时，可以利用现有的连接器当场验证皮线光缆铺设过程中有无出现受损或断纤现象，②在后期开通阶段时，实地测试光缆在此之前阶段有无被破损（如老鼠咬，前铺设不良等….），如无即可快速安装ONU，避免因现场施工过长造成用户长时间等待，并有效杜绝了后期开通时的责任归属问题。
在连接器生产厂商出厂前就已经预制了固定皮线插头，可以为后期施工带来便捷的安装效率。

2.4. Q：使用皮线尾纤在施工中更加便利吗？

A：是的。皮线基本都是由厂家直接制作完成，到达现场后可以直接铺设光缆，厂商会根据需求制作等长不同的产品供选择，并且每根产品上我们都可以编写一个序列号，有效减少你在管道中或者楼宇上下无法对应同一根光纤的尴尬事宜，在未来维护时，因没有系列号而产生用户端与楼道箱内接头对接的寻找的问题。

2.5. Q：皮线尾纤的报废率比冷接快速插头低吗？

A：是的，①皮线尾纤的报废率全部都在生产商，使用方不会有任何风险，只要在穿管中能够正常排管，连接器能够满足光缆的抗拉。②而冷接方式制作人员在制作过程中必定会有损耗或者报废情况出现，初期安装报废率可能高达到10％，就算后期一般也会在2％以上。一旦报废，责任归属由电信或施工方谁负担呢？

2.6．Q：皮线尾纤可以用在光纤面板里面吗？

A：可以，皮线尾纤可以直接代替快速冷接头或者L型快速接续头放在光纤面板内。

2.7．Q：皮线尾纤可以实现多芯连接头吗？

A：可以。皮线有2芯、4芯甚至8芯等多芯皮线。皮线尾纤是可以实现多芯多头连接器的，例：光纤面板如有2个适配器端口，即可实现2芯皮线连接，而快插接头只能使用单芯皮线；8芯时可使用MPO接头，另一头可实现8芯带状出线，在光纤到终端时引入，尤为现今欧洲主推方式。

缺点：

Q：皮线光缆的铺设时候需要丈量吗？

A：是的，皮线在工程施工中需要丈量，但毕竟在前期设计时，设计部门对入户的终端已经有每个楼层预估的光缆米数，比如15m－30m等。浪费的皮线米数相对节省成本亦是有限的，且本身光纤会有预留，即使冷接法也有预留长度。

Q：皮线插头的穿管方式存在局限性吗？
