运营商使用MSAP/SDH建设和优化光传输网络

一、GSDH155产品特点
    ◆ 最大可以支持20路STM-1光接口　　　　　　
    ◆ 1～4路10/100 Ethernet 以太网专线接口
    ◆ 最大可以支持63*E1 　　　　　　　　　　　　　　　　　
    ◆ 支持V.35、V.24、V.11、语音等接口
    ◆ 每路STM-1光接口上均可以提供1路RS232辅助数据通道
    ◆ 公务电话

GSDH155

组网方式：点对点、链型、环型、T型、环相交、环相切等
  　  设备时钟：符合SDH标准
  　  网管方式：SNMP或Q3

二、 GSDH155A产品特点　
    ◆ 4E1/8E1/16E1任意选择 　　 　　　　　　　
    ◆ STM-1光接口(支持1+1保护) 　　 　　　 　　　　　　
    ◆ 提供1路RS232辅助数据通道 　　　　　　　　　　　　　
    ◆ 公务电话

GSDH155A

三、产品应用方案

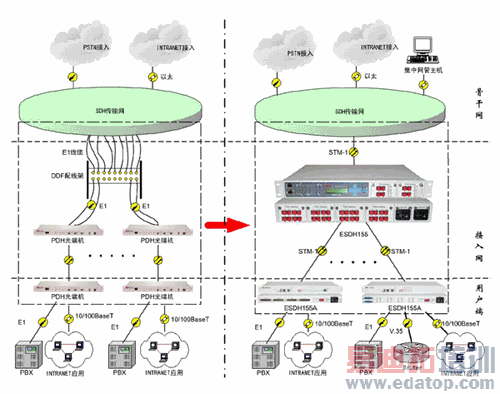

传统的PDH用户接入方案 　　　　　新型低成本的MSAP用户接入方案

四、PDH与MSAP方案技术对比

传统的PDH组网方案是从大SDH传输网上下大量的E1通过E1线缆经过DDF配线架上再将E1线缆接到PDH光端机通过光纤将E1业务传送到末端，该方案有以下几个弊端：

1、由于中间反复的E1连接导致在传输过程中故障接点增多,容易使传输不可靠。
　    2、PDH光端机由于其独有的特性导致不同厂家之间无法互通。
　    3、在网管中心不能统一网管,无法通过网管灵活调度配置E1资源。
　    4、用户端E1数量不足时用户端及局端都需更换新设备。

国爱的GSDH155系列MSAP光端机就完全解决以上一些问题，通过我们的产品应用方案就可以看出在大SDH传输网下一个STM-1通过GSDH155设备分出16个STM-1下连GSDH155A将业务传送到末端，该方案有以下几个优势:

1、在接入层当中免除了大量的E1线缆以及DDF配线架减少了故障点,增加了传输的可靠性。
　    2、设备均采用标准SDH光口，解决了不同厂家之间互通的问题，对不同E1数量需求用户进行交叉配置管理。
 　   3、设备支持标准的SNMP网管，在网管中心可以统一网管所有设备。
