光信号同步的间接测量方法和结构时间：

用光信号同步的间接测量方法和结构

本设计采用了一种间接的测量方法，不需要将2个现场交流信号引入到同一个设备，即测量过程是分别在各个信号的回路独立进行的。这种间接的测量方法的条件是必须有一个同步信号作为测量基准，这样才能在各个独立回路的测量回路之间建立起关联，以便最后测量出Δtx和T0。在这里采用的是红外光信号进行同步相位测量的方法，利用光信号作为同步信号源，不需要在电路上的连接关系就可以进行同步，同时还可以利用它作为数据通信的载体。

本系统包含一个主机和几个测量部件。主机是系统的核心部分，而测量部件的数量取决于实际测量的需要(例如在测量六角图时，就应该是6个测量部件)，主机是由MCS-51系列的AT89C51单片机为主体的部分，外围电路比较简单。它主要依靠一个光发射器和一个光接收器构成通信接口，单片机的输出端经过反相器驱动以后控制光发射器向测量部件发出调制光信号。而单片机的输入直接与光接收器相连，光接收器把测量部件发来的调制光信号进行解调，单片机则可以通过程序识别编码信号。光发射器主要用来启动测量过程，而光接收器则实现主机与测量部件之间的数据通信。

每个测量部件也是一个由AT89C51单片机为核心的智能化的测量电路，其外围部分主要包括光发射器、光接收器和测量电路(如图1所示)。测量电路是由OP07组成的放大电路和LM311组成的整形电路组成，主要功能是将交流信号转换为相应的方波信号。方波的输出与单片机的I/O线相连接，利用单片机内部的定时/计数器，可以测量到相关的时间值，进而计算出相位角。光发射器和光接收器的作用主要是实现测量,同时完成与主机的双向通信。

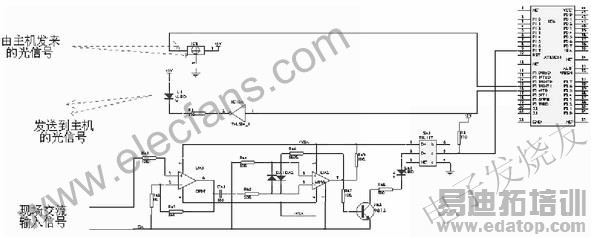

图1 测量部件的电路原理框图

间接测量法的原理

主机一方面控制测量过程，向各个测量部件发出红外光同步信号启动测量，另一方面各个部件完成测量以后，通过红外光通信将各个部件的测量数据汇总到主机，然后进行计算以确定被测参数，即引入三维变量的间接测量方式取代直接测量法。这种间接测量方式不再需要直接测量时差，只需建立每个参数和光同步信号之间的时间关系，再通过计算求出时差。回路不再需要在电路上的连接，仅仅依靠一个光同步信号就能够间接地测量到多个测量回路参数之间的相位关系。

这种方式的优点在于：各个测量回路不再需要参考点的连接，回路相对独立，分别测量各自的交流信号过零时刻与光同步信号之间的时间差，以作为相位测量的基本参数。它们之间的关联不是靠电路形式的连接，而是依靠光信号，这样就可以杜绝回路之间的短路发生，另外，还可以减少仪器的连线。光信号除了作为同步信号外，还作为数据传输通道，各个测量回路将测量数据通过光的传输，集中在主机部分最终完成参数的数值显示。

工作过程

在一个测量周期开始，由主机控制光发射器发出一个同步红外光信号，测量部件的光接收器都能在同一时刻接收到这一信号，各个测量部件的单片机会同时启动进行各自的测量过程，完成测量过程后，再由各个部件的单片机依次将测量数据传送回主机，主机单片机通过光接收头，依次接收到各个测量部件的数据并汇总这些基本数据，最后通过计算后主机就显示相应的数字值，至此完成一个测量周期。
