光纤冷接成端技术分析

3.2 现状

目前光纤冷接成端产品种类较多，按连接器结构可分为SC型插头、LC型插头、SC型插座、LC型插座4种类型；按插针体端面可分为PC型和APC型；按匹配的光纤或光缆类型可分为光纤型（250 μm预涂覆光纤或900 μm紧套光纤）和光缆型（主要有2.0 mm×3.1 mm蝶形引入光缆或直径3.0 mm圆形单芯光缆）；按连接点数量可分为单连接点连接器组件和多连接点连接器组件；按插头是否预置光纤可分为预置型和非预置型。

目前，市场上以美国3M、日本住友、韩国NWC等公司为代表的现场组装式光纤连接器是预置式的。这种端接技术研发较早，在欧美及日本、韩国均有较多的成功应用经验。另一种是以国内公司为代表生产的现场组装式光纤连接器，属非预置型现场式光纤连接器。这种端接技术原创于我国，这两年得到了迅速的发展和应用。

预置式光纤的接续点设置在连接器内部，预置有匹配液；非预置光纤接续点在连接器表面，不预置匹配液，直接通过适配器与目标光纤相连。

3.3实验数据

从应用及测试效果来看，目前大部分现场组装式连接器产品均能达到或接近传统方法生产的光纤连接器的要求，即YD/T 1272系列标准中规定的要求。如插入损耗在0.5 dB以内，回波损耗大于40 dB，而且大部分可靠性试验，如拉力、低温对产品性能影响不大，基本上能达到相应行业标准的要求，只是个别连接器对湿热、温度循环、振动、冲击有些敏感。

图1和图2为3个不同厂商产品的光学性能情况，其中产品1和产品3为预置式，产品2为非预置式，3种产品的连接器插头均为SC/PC型。

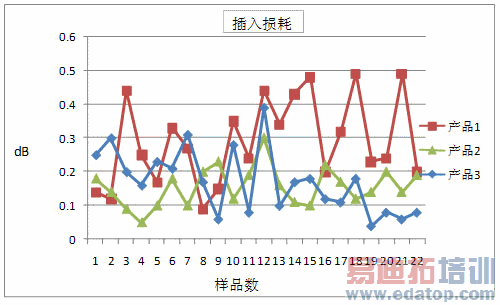

图1  插入损耗测试值

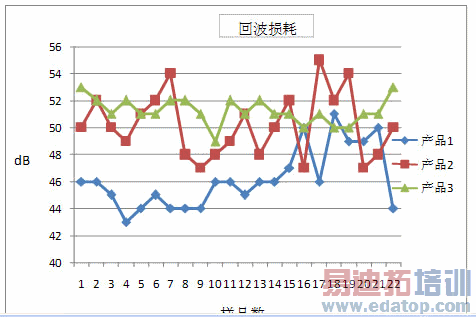

图2  回波损耗测试值

从图1、图2可以看出，虽然不同厂商产品之间的性能存在差异，但是都能达到常态下插入损耗小于0.5 dB，回波损耗大于40 dB。

4 预置式与非预置式现场连接器

目前对现场组装式连接器的分类用得较多的是按插头是否预置光纤划分，即预置式现场连接器和非预置式现场连接器。下面探讨这两种连接器的特点。

4.1结构及组装特点

（1）预置光纤型现场连接器

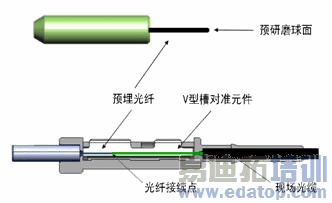

图3 预置光纤式现场连接器

预置光纤式现场连接器一般由一段研磨好端面的光纤、V型槽、匹配液等部分组成，如图3所示。

操作步骤为：先将研磨好的裸纤置入陶瓷插芯内，现场制作时将另一端切割好的光纤插入V型槽与之对接，然后压紧，同时配以匹配液，消除菲涅尔反射。
