10G PON技术发展应用

摘要:尽管现阶段10G EPON和10G GPON标准化程度和产业链发展并不成熟，离大规模商用化部署仍然存在一定距离，但面对日益增长的宽带压力，10G EPON和10G GPON已经被公认为运营商接入网宽带提速的热门技术。文章从技术角度出发，对10G EPON和10G GPON在标准化进展、相关技术参数和产业链进程等3个方面进行了总结和分析。

关键字:10G EPON；10G GPON；宽带提速；光进铜退

英文摘要:Although 10G EPON and 10G GPON standards and industrial chain have yet to mature, and large-scale commercial deployment is some way off, both technologies have attracted great interest from operators building next generation broadband networks. This paper discusses 10G EPON and 10G EPON from a technical point of view, analyzing the progress of their standardization, related technical parameters development of optical fiber and phase-out of copper, and industrial chain process.

英文关键字:10G EPON; 10G GPON; broadband network acceleration；development of optical fiber and phase-out of copper

1 10G PON 技术发展背景

随着各大运营商"宽带提速"、"光进铜退"工程的大规模展开，未来宽带业务将会以多媒体、视频点播、互动游戏为主要特征，高带宽、综合化将成为评判运营商所推广的宽带产品优劣的标准。

在宽带网络光纤化的大趋势下，PON技术已经成为目前全球各个电信运营商关注的热门技术之一，也是运营商实施"宽带提速"、"光进铜退"工程的技术基础。经过早期APON、BPON的探索，近几年，以美国电气和电子工程师协会(IEEE)组织发起的EPON标准和以国际电信联盟电信标准化部门/全业务接入网论坛(ITU-T/FSAN)标准组织发起的GPON标准成为PON技术的两大主流。EPON标准主要秉承以太网"简单唯美"的特点，凭借其成熟的产业链和优良的性价比，在日本、韩国等亚洲地区拥有最广泛的光纤接入(FTTx)用户；而GPON标准凭借与APON、BPON一脉相承的特点，受到了欧洲、北美等众多运营商的青睐。

无论是EPON，还是GPON，其提供的上下行带宽仅仅为1G或者2G，但随着目前交互式网络电视(IPTV)、高清晰度电视(HDTV)、网络游戏、视频业务等大流量、大宽带业务的开展和普及，每用户的带宽需求预计将以每3年一个数量级的趋势递增，从未来运营商长期发展趋势分析，每用户的带宽需求将会在50～100 Mbit/s之间。这样以来，EPON和GPON均无法满足未来宽带业务发展的需要，现有PON口带宽将会出现瓶颈。因此，ITU-T、FSAN、IEEE等各大标准化组织开始下一代PON技术的研究工作。

与1G PON技术类似，10G PON技术仍然分为10G EPON和10G GPON两大阵营。10G EPON以IEEE 802.3av标准为基础，最大限度地沿用了以往IEEE 802.3ah中的内容，具有很好的向上兼容性。IEEE所定义的802.3av包括两点核心内容：首先，扩大了802.3ah标准中关于1G EPON的上下行带宽，达到10G速率；其次，充分考虑了与1G EPON的兼容性问题，在规定相关物理参数时，保证10G EPON的光节点(ONU)可以与1G EPON的ONU共存于同一个光配线网络(ODN)中，且该ODN的配置可以不做任何变化，最大限度地保证了运营商前期的投资。而10G GPON则以ITU-T G.987协议组为基础，定义了包括总体特征、物理媒质相关子层、传输汇聚子层和管理控制接口等一系列标准，提出上下行非对称XG PON1和上先行对称XG PON2两种10G GPON的主要架构，并率先开始了非对称相关标准的制定工作。经过两年多的讨论和研究，标准草案已经初具规模，而相关的产品研发工作也正在进行。

文章将会以技术为基础，从技术参数、标准化进行、产品链成熟度等相关方面，对10G EPON和10G GPON进行总结和分析。

2 10G PON的技术分析

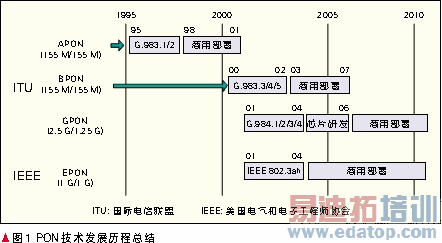

如图1所示，回顾PON技术的发展历史可以发现，每一种PON技术从诞生之日到最终大规模商用化均需要经过技术标准的制定、相关芯片和光模块的研发、实验和量产、实验局的开设以及商用化部署4个阶段，历时5年左右的时间，而其中每一个阶段的发展又会经历多次的论证。

作为PON技术体系中的分支，10G EPON和10G GPON目前正处于技术标准的制定中，虽然相关芯片、光模块厂商也开始了技术的研究工作，但现阶段仍处于实验室研发阶段，离大规模量产还有一段距离。本章节主要是从两者的技术参数、标准化进程以及芯片、光模块产业链成熟度等几个方面，对10G EPON和10G GPON进行全面的总结和分析[1-4]。

2.1 标准化进展

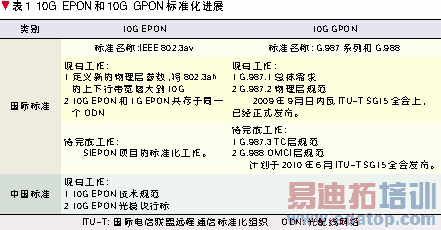

标准是否成熟是判断一种技术是否具有商用化的前提条件。现阶段，包括IEEE、ITU-T、FSAN等多家国际标准化组织正在进行10G EPON和10G GPON两种技术的标准化制定工作；而中国的标准化组织——中国通信标准化协会(CCSA)也于2009启动了相关10G PON技术的研究工作。总体来说，由于10G EPON技术启动时间要早于10G GPON，因此，目前10G EPON的标准化进程略快于10G GPON。表1介绍了10G EPON和10G GPON的标准化发展历程。

2.1.1 10G EPON

与1G EPON技术一样，10G EPON标准制定主要是由IEEE牵头来完成。IEEE组织在2009年9月12日发布了10G EPON国际标准802.3av，该标准专注于10G EPON物理层技术的研究工作，沿用了传统1G EPON中的MPCP协议，在将1G EPON上下行带宽增大到10G的同时，为保证运营商原有投资不受损害及10E EPON的平滑升级，IEEE 802.3av标准定义了与1G EPON ONU共存于同一ODN网络中的10G EPON ONU标准参数[5]。

此外，在IEEE 802.3av标准中，还定义了两种物理层参数：一种是非对称模型，即10G速率下行和1G速率上行；另外一种是对称模式，即上下行速率均为10G。非对称模式可以认为是对称模式的一种过渡形式，在前期对上行带宽需求较少和成本较为敏感的场合，可以使用非对称形式。随着业务的发展和技术的进步，将会逐步过渡到对称模式。

在中国，CCSA已经于2009年年底，逐步启动了10G EPON的标准化研究工作，两个关于10G EPON的项目均已在去年杭州举行的CCSA TC6全会上立项通过：CCSA TC6 WG2工作组提交的10G EPON技术规范；由CCSA TC6 WG4工作组提交的10G EPON光模块行业标准。

2.1.2 10G GPON

从2004年起，ITU-T SG15 Q2开始同步研究和分析从GPON向下一代PON演进的可能性。2007年9月，Q2正式发布用于规范GPON和下一代PON系统共存的增强波长计划。2007年11月，Q2确定了NGPON的标准化路标，并以"低成本，高容量，广覆盖，全业务，高互通"为目标，推进下一代PON技术标准的研究和制定。

根据ITU-T研究计划，NGPON将经历两个标准阶段：第一个阶段是与GPON共存、重利用GPON ODN的XG-PON，该阶段又包含上下行非对称XG-PON1和对称XG-PON2两种模型；第二个阶段则是完全新建ODN的NGA2。备受关注的波分复用-无源光纤网络（WDM-PON）技术属于第二阶段范畴，它通过在一根光纤中使用多个波长实现接入网的扩容，但目前由于突发模式粗波分复用、无色ONU收发器、可调谐WDM器件等一些难点技术无法突破，WDM-PON仍处于论证阶段。

在2009年9月底召开的ITU-T SG15全会上，Q2工作组正式发布了NG-PON标准的第一阶段文本，即下一代PON系统的总体需求(G.987.1)和物理层规范(G.987.2)，并同时制定了于2010年年中，发布传输汇聚层(G.987.3)和管理控制接口(G.988)相关标准的计划。

在中国的标准化方面，由于10G GPON部分标准于2009年底刚刚推出，因此CCSA目前还暂时没有标准制定工作，预计相关工作将会在2010年年底展开。

作者：张沛　陈利兵　丁焰   来源：中兴通讯技术——2010年 第5期
