10G EPON和10G GPON标准的最新进展
如图2所示,NGPON将经历两个标准阶段:一个是与GPON共存、重利用GPON ODN的NG PON1;一个是完全新建ODN的NGPON2。我们通常说的10G GPON属于NG PON1阶段,标准号为G.987系列,又称为XG PON。其中,非对称系统(上行2.5Gbit/s,下行10Gbit/s)称为XG-PON1,对称系统(上行10Gbit/s,下行10Gbit/s)称为XG-PON2;另外,ITU-T以GPON OMCI为基础进行扩展,形成新的标准G.988(G.omci),核心概念是整合所有OMCI相关文档,作为ITU-T研究光接入系统的终端管理基础标准。目前,ITU-T只在XG PON1上取得实质性进展,NGPON1中的XG PON2尚无明确的时间表,而对于NGPON2,ITU-T SG15/Q2正在计划对NGPON2进行技术选型(目前可选的技术有波分,更高速TDM,OFDM等),以确定NGPON2的工作方向;启动标准化工作,预计在2015年完成标准化。
G.987和G.988系列标准的进展如下:
●G.987 Definitions,Abbreviations,and Acronyms于2010年1月发布。
●G.987.1 General Requirements于2010年1月发布。
●G.987.2 Physical Media Dependent (PMD) Layer Specification于2010年1月发布。
●G.987.3 Transmission Convergence (TC) Layer Specification于2010年6月通过,尚未正式发布。
●G.988 ONU Management and Control Interface Specification (OMCI)于2010年6月通过,尚未正式发布。
(2)XG PON1 PHY层主要特性
XG-PON1相比GPON在物理层要求上有明显提升,具体参见表1。

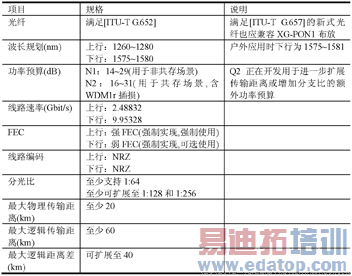

表1 XG PON1的物理层特性
(3)XG PON1的波长规划
XG-PON1的下行信号波段为1575~1580nm(室外应用时为1575~1581nm),上行信号波段为1260~1280nm。由于整网演进过程中不可避免的共存需求,XG-PON1 ONU需保留足够带宽用于现有GPON以及CATV信号,且应最大限度减少不同信号间串扰带来的影响。

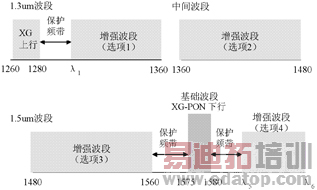

图3所示为NGPON频谱规划。XG-PON1的工作波段称为"基础波段",其他系统信号的带宽视为"增强波段"。对实际系统而言,增强波段包括GPON信号和CATV信号。其中,CATV的信号波长与ITU-T G.983.3中的定义保持一致。XG-PON1的工作波段与增强波段之间通过保护频带隔离。为解决干扰信号的过问题, XGPON1系统在终端上使用波长阻塞滤波器(Wavelength Blocking Filter,WBF),以获得较好的信号间隔离度。
图3 NG PON频谱规划
(4)XG PON1 TC层规范(G.987.3)草案概况
G.987.3尚未正式发布,但基本内容已经讨论确定,主要包括如下方面:
●XGTC层的各子层结构。
●业务适配子层的功能,包含XGEM帧封装、定界和数据帧分段。
●物理适配子层的功能,包含FEC和线路编码。
●XG PON的嵌入式管理功能,包含上行时分多址接入和动态带宽分配。
●XG PON的物理层OAM消息通道和功能。
●ONU的注册激活流程定义。
●XG PON安全功能的机制。
●XG PON的告警机制和定义。
XG PON1 TC层共分业务适配子层、成帧子层和物理层适配子层,分层模型参见图4。
图4 XG PON1的TC层架构
业务适配子层主要涵盖了XGEM帧封装以及XGEM-ID分配过滤等功能,支持数据单元的分段重组和XGEM帧的定界功能;成帧子层包含XGTC帧/突发数据帧封装和解析,嵌入式OAM功能,PLAM功能以及Alloc-ID过滤等;物理适配子层从图4中看实现了FEC功能、线路编码以及突发数据开销功能。
4 结束语
从已发布和即将发布的标准内容来看,10G EPON和10G GPON都充分考虑了同一ODN下与原有PON系统的兼容,并对功率预算、波长分配和TC层功能进行了相应的增强,并且都定义了非对称、对称两种模式的系统,应该说两种技术的业务承载能力和应用场景是极其相似的。但从标准化进程来看,10G EPON(对称、非对称模式)的发布时间约早于10G GPON(非对称模式,XG PON1)1年,而XG PON2(对称模式)的标准化尚无时间表。标准化的差距直接影响了芯片、光模块、设备的成熟度,我们希望符合10G EPON与XG PON1标准的设备能尽快成熟,并且希望ITU-T尽快明确XG PON2的后续研究计划。
