烽火科技PTN助力3G网络建设

在中国移动PTN测试中，烽火科技CiTRANS系列PTN产品在环网保护、QoS保障和OAM测试中表现突出，而在实际建设的过程中，烽火科技可根据各运营商的现有网络资源情况、3G网络建设进度等方面综合考虑，提出合适的解决方案。

3G网络相比2G网络来说，空中接口带宽获得极大改善，其业务承载除了话音业务外，基于IP的业务种类极为丰富。随着IP业务流量的不断增加，基于TDM技术的传送网传送效率较低的劣势就凸显出来，带宽需求的迅猛增长给运营商造成了巨大的传送成本压力。此外，我国运营商的城域网现状是SDH/MSTP、以太网交换机、路由器等多个网络分别承载不同业务、各自维护，难以满足多业务统一承载和降低运营成本的发展需求。因此，城域网需要采用更灵活、更高效和低成本的分组传送平台来实现全业务统一承载和网络融合，分组传送网(PTN)技术由此应运而生。

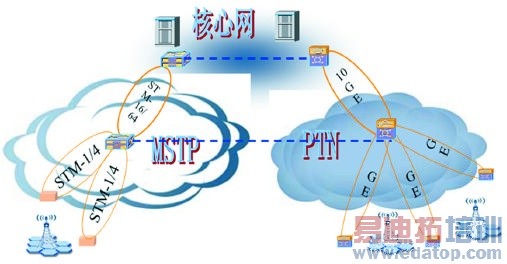

图1 PTN 独立组网模式

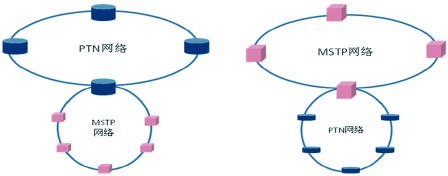

图2 MSTP 和 PTN 混合组网的两种模式

烽火科技PTN解决方案

在我国运营商的城域网中，PTN技术被定位为城域汇聚接入层，以IP技术为核心，可用于多业务的环境，是IP/MPLS、以太网和传送网三种技术相结合的产物，具有面向连接的传送特征，适用于承载电信运营商的无线回传网络、以太网专线、L2VPN以及IPTV等高品质的多媒体数据业务。与基于路由器的IP/MPLS解决方案相比，PTN具有低成本、高可靠和易维护等多种优势。

大量的MSTP设备存在于现网是必须面对的现实，引入PTN设备建网的时候，如何与现有网络进行融合是运营商首先思考的问题。我们建议在现网中引入PTN时，可以采用以下两种方式：

方式一：PTN独立组网模式。

即从接入层至核心层全部采用PTN设备，单独新建分组传送平面，和现网MSTP长期共存、单独规划、共同维护。采用这种独立组网的方式，可以使得网络结构清晰，易于管理和维护，适合一起涌现出的大量IP业务的接入。其组网图如图1所示。

由图可以看到，MSTP与PTN分平面建设的方式可以将现网中2G业务与3G业务分离在两个平面上分别进行承载。现网的MSTP设备可以用于承载语音业务，新建的PTN网络可以为未来的IP业务提供支持。而PTN网络跟现有的MSTP网络之间通过光口对接实现业务的互通。烽火科技考虑到未来业务容量的发展，采用骨干和汇聚节点通过2.5G光口的互通来实现IP数据业务的处理，是目前业界唯一一家可以实现2.5G速率互通的厂家。

方式二：MSTP与PTN混合组网模式。

这里所说的混合组网不是指PTN设备跟现有的MSTP设备"插花组网"(PTN设备和现有MSTP设备在同一个环内)，因为这样的话对于PTN设备的优势是完全无法体现的。"插花组网"还不如就在该节点加入一端MSTP设备。烽火科技认为，混合组网可以有两种方式：

一是PTN前向兼容MSTP，在PTN设备上提供155/622M接口，下挂MSTP接入环，如图2(1)所示。二是MSTP前向兼容PTN，即将MSTP升级到PTN，在MSTP上提供分组化单盘来实现PTN网络的接入，如图2(2)所示。

对于图2(1)的组网模式，采用自上而下的方式引入PTN。首先在汇聚层采用PTN下挂接入层MSTP，然后逐步在接入层采用PTN替代MSTP，从而实现全网IP化。该方式适用于一定时期内仍以TDM/E1业务为主的地区，可以保护接入层大量的MSTP设备投资，并实现网络的平滑演进。烽火科技采用CiTRANS660设备来建设汇聚层的PTN网络，在PTN设备上提供TDM接口盘STM1/4来实现过渡时期的网络建设。

对于图2(2)的组网模式，采用骨干汇聚层保留原有的网络结构，将MSTP设备升级到PTN来满足分组化业务的需求。烽火科技FonsWeaver系列设备能提供同时处理时隙交换和分组交换的双核交叉盘来实现对于分组业务和TDM业务的支持。

采用FonsWeaver系列设备升级MSTP到PTN具备四大优势：第一，可以有效保护现网的投资。所有现网FonsWeaver系列设备及备品备件，均可以继续使用，更换下来的时钟交叉盘仍可以利用在其他的TDM交叉节点；第二，烽火科技FonsWeaver系列设备槽位全兼容，可快速构建PTN网络。即FonsWeaver系列设备上任何一个槽位均是既可支持传统TDM板卡，又可以支持PTN业务板卡，因此可在原有MSTP网络上快速开通分组业务；第三，烽火科技FonsWeaver系列设备在向PTN升级过程中对现网业务无影响。即在升级过程中不需要进行盘位和DDF架/ODF架调整，对现网没有任何影响。第四，烽火科技FonsWeaver系列设备升级到PTN后，仍然可以与原有网络统一网管。

相关专家认为，将骨干汇聚层升级到PTN是有意义的，而对于接入层设备，单端MSTP成本低、容量小，并且地理区域分布广，升级意义不大。

烽火科技PTN测试情况

中国移动从2008年9月份开始组织了三轮PTN测试。第一轮测试主要是对各厂家的PTN技术及设备关于全业务支持、OAM、QoS、保护倒换、同步等方面性能进行了摸底测试。烽火科技在这次测试中是唯一能提供环网Wrapping保护，唯一能提供最高速率为2.5G的光口与MSTP对接的厂家，并且在保护倒换时间，TPS保护等方面也表现出了突出的优势。在第二轮针对现网的测试中，烽火科技参与了武汉、长沙、厦门三个地市的现网与GSM、TD基站对接与性能测试，通过了关于性能和网络稳定性测试、可靠性测试、分组同步性能测试及网络管理维护测试四大项目。在第三轮互通性的测试中，烽火科技参加了与思科IP/MPLS、华为、中兴、阿朗的互通性测试。而采用烽火接入设备与阿朗汇聚设备混合组网，则是本次测试中唯一能实现不同厂家的PTN设备1：1LSP保护的混合组网模式。在中国移动集团组织的三次测试中，烽火科技以其雄厚的技术实力，稳定的设备性能在每次测试中有优异的表现，得到了移动集团的高度认可。

烽火科技除了积极参与移动集团组织的PTN测试外，还参加了中国电信，浙江移动的测试，均受到了高度的认可，目前，正在积极参与北京移动，广东电信，福建电信，上海联通等网络的测试工作。

烽火科技PTN工程商用情况

经过各大运营商的严格测试及PTN工程的成熟商用，烽火科技的PTN建设开始在全国全面铺开。目前在湖北，浙江，山西，河南，河北，甘肃，山东等移动本地网均有PTN工程的应用。烽火科技以全系列的PTN设备覆盖网络建设的各个层面，以业界领先的完善保护能力支持包括环网保护在内的多种网络保护机制，支持ASON智能功能，支持传统MSTP向PTN的后向兼容能力(FonsWeaver780A/B可升级为PTN)，从而来帮助各运营商大力建设3G网络。

其中湖北移动宜昌本地网工程采用烽火科技PTN设备，全网共计3个10GE环网与5个GE环网，覆盖大部分重要节点和区域，覆盖宜昌市区和重要三峡景点风景区，提供了基于ATM和IP化GSM业务的承载；而且对业务提供1+1/1：1LSP保护以及对环网的Warpping和Steering保护，从而保证网络具备完善的网络生存机制。在时间同步方面，提供基于1588V2的时间同步标准，支持SSM功能，并能支持通过1pps+TOD的方式为基站提供时间同步；并在此工程中提供层次化的OAM及统一的网管平台来提高网络运维的效率。

烽火科技作为国内优秀的通信产品及解决方案提供商，基于在光通信和数据通信领域的深厚技术积累，为技术和产品转型赢得了先机。在中国移动PTN测试中，烽火科技CiTRANS系列PTN产品在环网保护、QoS保障和OAM测试中表现最优。在实际建设的过程中，烽火科技可根据各运营商的现有网络资源情况、3G网络建设进度等方面综合考虑，提出最合适的解决方案，与运营商携手共建完美3G网络。
