USB光纤收发器的3种光纤组网方案( )

典型应用1：

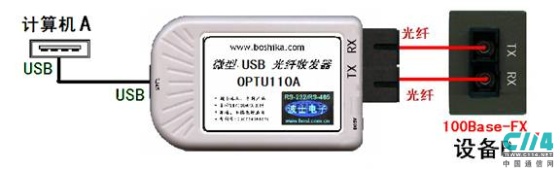

图4为光纤收发器optu110a的典型应用1的连接示意图。计算机a通过usb线连接到光纤收发器的usb口；另一台网络设备b配备有100base-fx接口，它通过光纤连接到光纤收发器的光纤接口，即可实现光纤组网通信。网络设备b可以是以太网服务器、工作站、路由器、交换机、集线器等。

图1  双纤双向通信

典型应用2：

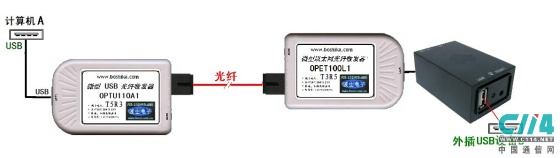

用光纤延长usb口。在图5中，计算机a有usb口，设备b为usb设备，但是距离很远，只能够通过光纤来连接。计算机的usb口接optu110a1光纤收发器，远端通过一根光纤接opet100l1（注意t5r3与t3r5配对），再将opet100l1的以太网口接到一个usb服务器的以太网口，usb服务器的另外一端为usb口，usb设备b就可以直接插到这个usb服务器的usb口，这与直接外插计算机a的usb口效果是一样的。opet100l1和optu110a1无需驱动程序，但是usb服务器是需要安装程序的。购买波仕光纤收发器可配套提供usb2.0服务器。usb设备b可以是usb存储器、usb摄像头、usb打印机、usb/串口转换器等几乎任何usb设备。当然usb光纤延长也可以选择双纤双向的方案，最远达40km。

图2  usb远程光纤延长（单纤双向）

典型应用3：

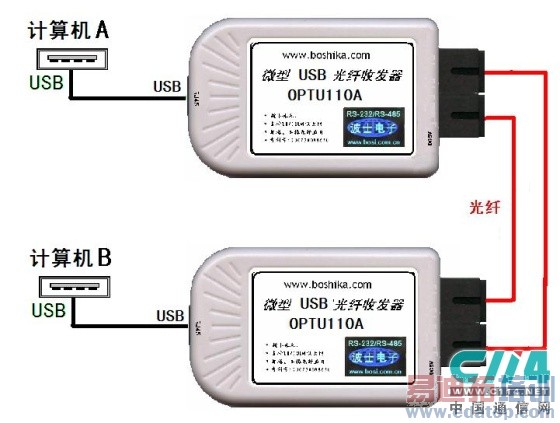

在图6中，计算机a与计算机b都有usb口，通过两台optu110a光纤收发器可实现计算机a与计算机b之间的远距离组网通信。

图3 计算机usb光纤组网通信
