10G EPON在MDU中的应用

在全业务实施之后，三大运营商均可以开始宽带接入建设。中国电信和中国联通因为拥有大量固网资源，已经明确采用FTTB/N模式去建设FTTx。

在FTTB/N的场景下，10G EPON可以满足更多的MDU接入多个用户要求，并提高向每个用户更高的QoS保证能力，比如业务流分类功能、队列数量、调度算法、CPU处理能力等。同时10G EPON能提供更高的光功率预算，以便对多分光比的MDU提供接入等等。

一：业务带宽模型

目前主流的MDU包括有以太网Ethernet接口和DSL接口下联用户，其中DSL接口中包括ADSL，ADSL2以及VDSL2接口。这些MDU均采用EPON上联。

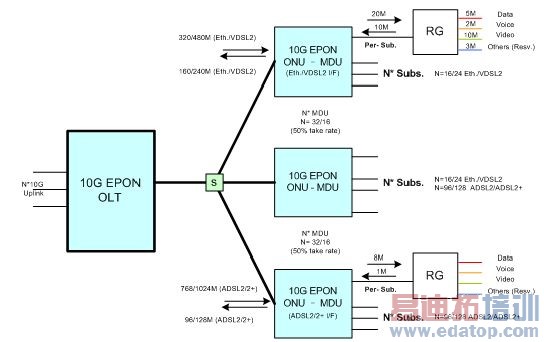

充分考虑到将来多业务运营的需求，MDU上的每个用户接口提供了20Mbps的总带宽，其中包括双向对称的数据业务5Mbps和语音业务2Mbps，单向下行的视频业务10Mbps，以及预留的3Mbp业务带宽，可为将来的新业务开展提供足够的空间。

同时由于ADSL2/ADSL2+带宽支持能力的限制，可考虑此种MDU逐步的升级换代，初期采用高端口密度的MDU设备，比方说96路或者128路，带宽能力为每路下行8Mbps，上行1Mbps。
结合目前MDU设备的部署场合和设备形态，具备以太网接口或者VDSL2接口MDU所能支持的用户数是16/24，因此该种类型的MDU需求带宽为：下行320/480Mbps，上行160/240Mbps，针对具备ADSL2/ADSL2+接口的MDU所支持的用户数为96/128，因此其需求的带宽为：下行768/1024Mbps，上行96/128Mbps。

考虑实际的开通率问题（50%），基本上每个OLT 10G PON口下的ONU分布模型为：1：16分光，PON线路总体带宽（下行）消耗约为2.5G – 8G。
对称和非对称性的10G EPON能充分满足此需求，在提供足够带宽的同时，预留有足够的扩展性。

二：业务架构模型

考虑到多业务运营的需求，为了更好的进行业务区分和业务传输，10G EPON的业务架构体系也需要被充分地考虑。

TR101被认为是比较成功和具有实用价值的技术标准，目前已经被广泛应用到其他接入技术，尤其是xDSL接入DSLAM设备和接入级以太网交换机上。

TR-156是依据TR-101标准为兼容PON接入技术而进行的扩充和升级，其清晰的定义了PON网络中MDU段的接入架构模型。即在多MDU的组网模型下，OLT设备将作为一个Provider Bridge处理S-VLAN的转发，MDU设备能作为一个TR-101中Provider Edge Bridge的汇聚节点，该节点上要支持VLAN translation，这为使用用户侧VLAN作为逻辑通道区分提供了保证，上行的业务流或用户的数据流通过翻译后可按照正常的业务VLAN上联到下一个汇聚节点。同时根据多LLID的支持能力，MDU上能将不同的业务流映射到不同的LLID，从而提供LLID的逻辑通道来传输用户业务，非常类似于DSLAM中多PVC和单PVC的原理。

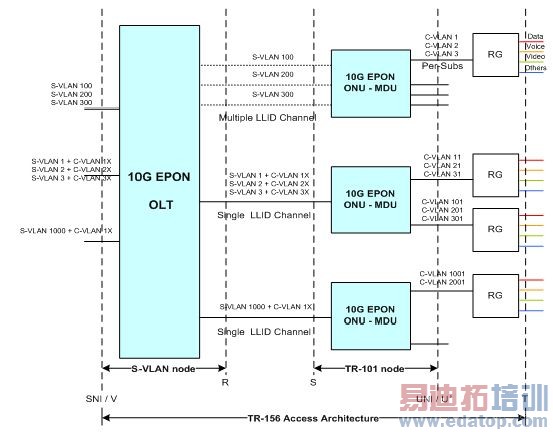

如上图所示，多LLID情况下，用户的家庭网关设备发送的C-VLAN数据业务流经过MDU上的VLAN Translation转换成公网的全局S-VLAN，分别采用不同的LLID承载；MDU上支持LLID到VLAN的映射，不同LLID的业务流被分别映射到不同的业务VLAN；单LLID的情况下，MDU支持Double Tag的VLAN Translation, S-VLAN用于标识业务，C-VLAN用于标识用户。采用S-VLAN作为逻辑通道承载在同一个LLID上，两者在QoS上都提供了很好的保证。

以上几种用法只是运营商的一些常用部署，实际情况可能复杂的多，TR-156提供了全面而灵活的机制来满足现场的需求，已经在xPON的接入网络中得到有力的证明。

总结

从长期来看，10G EPON的需求将会有更好的发展前景，作为目前在MDU上的应用，其充分了利用的现有的网络资源，为将来FTTH的建设提供了平滑升级的可行性。
