EPON在HFC网络中的应用

一、概述

HFC(HybridFiberCoaxial)网是指光纤同轴电缆混合网，采用光纤到服务区，而在进入用户的"最后1公里"采用同轴电缆。HFC网络相较于百余年历史的电信网和三十余年历史的以太网，仍可谓是一种新型的网络结构。

有线电视网络就是一个最典型的HFC网，它比较合理有效地利用了当前的先进成熟技术，提供较高质量和较多频道的传统模拟广播电视节目。但由于是针对模拟电视节目的广播传输，传统的HFC网络并不具备上行回传通道，为满足开展数字电视点播和高带宽宽带接入等业务的需求，就必须对原有的网络进行双向化改造。

全国有线电视网络用户已达1亿多户，存在着大量的HFC网络资源，如何有效地利用现有网络，保护原有投资，避免重新敷设光缆来进行有线电视网络的双向改造是摆在广电网络运营商面前的一个重要课题。

本文结合润欣通信的BanianTechGEPON+系统，探讨如何将EPON这种基于以太网的无源光网络技术应用到有线电视网络中，以最低的代价实现传统HFC网络的双向改造，尤其是数字电视的双向点播及IPTV业务。

二、EPON与HFC的网络结构比较

润欣通信技术(上海)有限公司长期专注于EPON技术的研究，其开发的GEPON+系统完全遵从IEEE组织于2004年6月发布的802.3ahEPON标准和中国信息产业部即将发布的基于以太网方式的无源光网络技术要求。通过采用拥有完全自主知识产权的核心芯片(EPONMAC)，GEPON+系统不仅完美地实现了各种以太网业务，而且还可支持传统话音业务、2M数据专线业务等基于电路交换的业务，为拓展现有的HFC网络的适用范围创造了条件。GEPON+系统采用点到多点的用户网络拓扑结构，可以实现一个光纤平台上接入数据、语音和视频等全业务。其系统结构如图1所示。

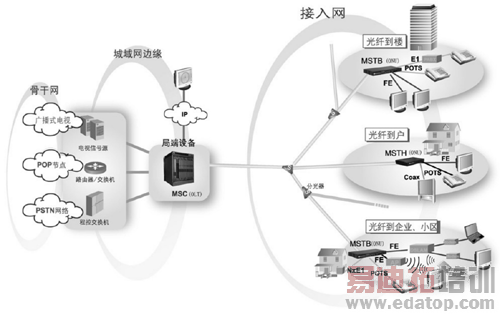

图1 EPON系统的网络结构

图2 HFC网络的典型构造

而基于CATV发展起来的HFC网络已经引入无源分光技术，其典型构造如图2所示。与EPON技术结合，可以快捷地实现网络双向改造，并可以为用户提供更大带宽，甚至向FTTH平滑过渡。

以上分析可见，EPON网络的物理构造与HFC网络的体系结构没有差异，网络的结构都是点对多点的传输方式，即星型或多级星型的构造。这样GEPON+系统很容易采用WDM技术叠加在HFC网络上，从而实现双向传输，如图3所示。从局端OLT到ONU的EPON下行信号同CATV的RF信号一样为广播方式发送，数据占用的是1490nm波长，RF可选用1550nm波长。从ONU到OLT的EPON上行信号，采用时分复用(TDMA)技术，占用1310nm波长。

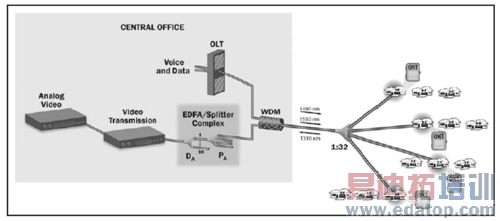

图3 GEPONOverlayHFC的构造

在采用BanianTechGEPON+产品对HFC网络实现双向网改造时，只需从现有CATV网络光节点出发，扇出点对多点光纤到楼，也可进一步将光纤延伸到用户家，以完成FTTH的"全光"接入，实现真正意义上的"三网合一"。在工程上，可在较短时间内就完成2个网络的叠加，进行高速数据和RFTV双向传输的平稳扩展，从而实现FTTC、FTTB甚至于FTTH的宽带接入。较之其它方式，比如CableModem或P2P方式，EPON技术更便于网络改造，后期维护也更为方便。

综上所述，在有线电视网络中使用EPON技术，较之于其它业务网络，最没有体系结构的差异，具有天然的优势，建设成本会最低，从而令HFC网络成为最具有竞争能力和广阔发展前景的宽带业务接入网。
