信而泰科技XPON测试解决方案

二、信而泰针对PON产品的测试解决方案

信而泰iTester测试仪提供PON测试的硬件和软件。其中GT5001模块提供4端口自适应10M/100M/1000M 以太网电接口，配合不同的机箱，可以构建4到48端口的测试系统。

测试的软件包括iTeseterwindow、iTesterATT自动流量测试软件和iTesterAPP网络性能测试软件。

iTesterwindow可以配置各个端口产生的流量类型（根据PON的OLT和ONU对应关系进行流量配置）。iTesterwindow是一个通用的测试仪操作软件，主要完成测试配置，也可以手动执行测试。
 在产品大规模生产测试时，推荐使用iTesterATT执行自动化测试。

iTesterATT是信而泰专门为生产开发的自动化测试软件，该软件与手动测试相比，测试效率提升6倍，测试过程自动执行减少了人工干预，因此在测试效率大幅提升的同时也明显降低误测、漏测率，提升测试系统可靠性，这有助于避免缺陷产品流入市场。iTesterATT独创了针对每一个被测对象进行测试结果记录的功能，并按日期保存为日志文件，为QA改进产品质量提供数据支撑。特别是针对PON产品，iTesterATT提供了自动化的会聚测试方法，这是业内仪器提供商所不具备的功能。

 iTesterAPP是一套自动化网络性能测试软件，符合IETF的RFC2544规范，能自动完成网络产品的吞吐量、丢包率、时延和背靠背测试。

 下面我们着重介绍一下iTesterATT的测试过程：

 iTesterATT软件界面划分

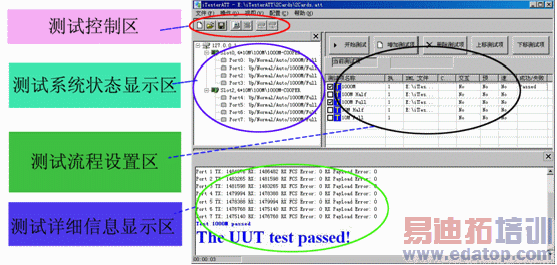

 iTesterATT软件界面分为测试系统控制区、测试系统状态显示区、测试流程设置区和测试详细信息显示区。如图2所示。

图2 iTesterATT软件界面

在对XPON系列产品进行测试时，首先必须按照图1（ 宽带PON系统测试结构）对iTester网络测试仪及UUT（Unit Under Test）进行相应的连接。

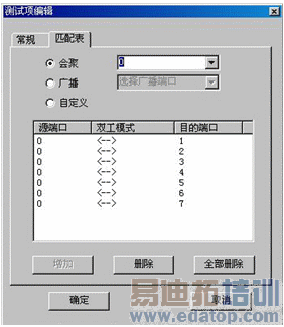

选择会聚功能。选择了会聚端口后，ATT将自动配置匹配表（如图3），用户也可以对其进行删减。

图3 会聚功能

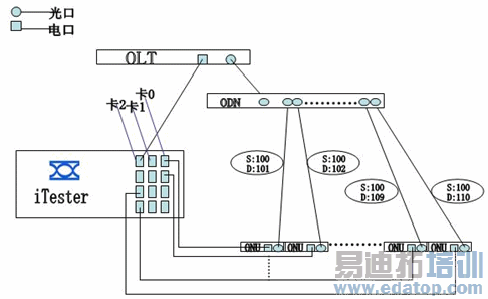

iTester网络测试仪对于XPON系统OLT+ODN+ONU的网络拓扑结构，是通过iTesterATT中的端口会聚功能来实现测试的。假设被测系统由1台OLT+1台ODN+10台ONU构建。这样iTester网络测试仪需要配置一个机箱+3张4PORTS 10/100/1000M测试模块。测试仪与被测系统配置为：OLT的一个GE端口连接在iTester网络测试仪的一个口上，再用10个端口分别连接到不同ONU的电口上。物理连接如图4。

图4 测试连接图

物理连接完成后，便可以进行相关功能或性能测试了，通过iTesterwindow软件进行MAC地址的跳变，使0口原MAC地址为0X000000000100，目的MAC从0X000000000101跳变到0X00000000010A；1至10口的原MAC依次设为为：0X000000000101、0X000000000102、0X000000000103 …… 0X00000000010A，目的MAC地址都为0X000000000100。这样从0口发出的1000M流量被均匀地分成10个流量为100M的数据流，通过ODN分别发送到不同的ONU上，同样测试仪发包通过ONU经过ODN再把数据发给OLT，使测试仪的0口收到10个ONU中传输的流量（端口会聚功能）。

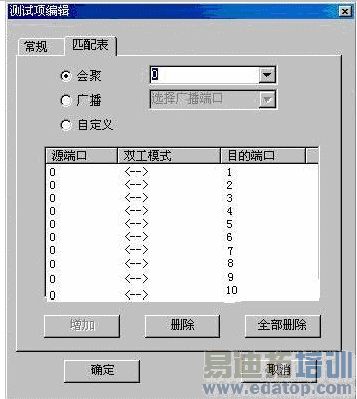

图5是iTesterATT会聚功能的端口匹配关系。

 图5 会聚功能的端口匹配关系

在会聚模式下，通过iTesterATT可以测试PON系统在64字节、512字节和1518字节包长的吞吐量、丢包率。建议针对每一种包长的测试时长在3分钟左右，后续根据产品的成熟度，逐步减少测试时间。

 iTesterATT的测试配置可以保存，这样后续测试可直接调用保存的配置，大大节省测试时间，提高了测试速率，简化操作。

测试执行完成后，可以在测试信息显示区显示测试结果和测试数据等信息。这些信息同时保存到工程目录下以日期命名的.log文件中，log文件针对每个测试项有独立的记录，包括测试项测试通过或测试失败信息、每个端口发送包计数、每个端口接收包计数、每个端口接收的FCS错误包计数和每个端口接收的净荷错误包计数，这些文件以日期为文件名，方便跟踪分析使用。

测试是否通过是根据匹配表的设置由iTesterATT计算的。测试最终结果通过Pass或Fail提示，如果整个UUT的测试通过，则以蓝色字体显示："The UUT Test Passed！"；如果整个UUT的测试失败，则以红色字体显示："The UUT Test Failed！"。这些提示非常醒目。

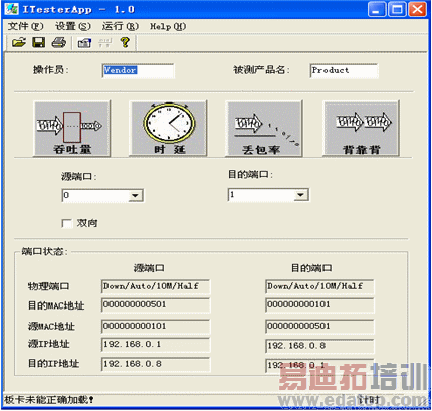

 对于研发测试，信而泰科技提供iTesterAPP软件执行RFC2544测试，iTesterAPP软件界面如图6。

图6  iTesterAPP主界面

三、尾声

信而泰科技有限公司的iTester网络测试仪系列完全满足XPON系统研发及生产阶段的测试要求，目前已经在很多设备厂商规模使用，在研发和生产测试中发挥了巨大测试效能。

信而泰将长期致力于电子通信测试领域，我们努力为您提供高质量、低成本、优服务的测试产品和解决方案。
