信而泰科技XPON测试解决方案

录入:edatop.com     点击:

测试采用自动化脚本方式进行,EPON系统相关配置信息如下:

1、关闭OLT/ONU设备的地址表老化选项;

2、开启下行加密功能;

3、如果被测ONU提供GE端口,将该端口及相连的iTester网络测试仪端口流量设置为100M(如果接10个ONU)。

测试步骤:

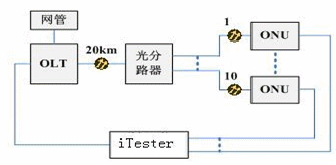

1、按照上图连接网络并完成系统配置;

2、查询并记录ONU配置的缓存容量;

3、使用数据网络测试仪通过标准RFC2544测试方法测试系统丢包率,测试采用3个典型包长:64字节、512字节、1518字节,上下行测试流量设置为1Gbps,测试时间设置为30秒(产品早期试制,建议测试时长大于3分钟),每种包长测试一次。记录结果。

1.4系统转发时延测试

测试项目:系统转发时延测试

测试目的:测试EPON系统转发时延。

测试环境:

\

参照上图连接1个OLT和10个ONU,每个ONU仅提供一个端口连接至数据网络分析仪端口。OLT与光分路器之间接入20km盘纤。

测试采用自动化脚本方式进行,EPON系统相关配置信息如下:

1、关闭OLT/ONU设备的地址表老化选项;

2、开启下行加密功能;

3、如果被测ONU提供GE端口,将该端口及相连的数据网络分析仪端口均设置为100M双工模式。

测试步骤:

OLT和ONU均可能有2种二层交换方式,即存储转发和按比特转发。对于存储转发设备,时延为被测设备收到最后1比特到发出第1比特的时间间隔。对于按比特转发的设备,时延为被测设备收到第1比特到发出第1比特的时间间隔。注意设备如何实现并记录。

1、按照上图连接网络并完成系统配置;

2、记录OLT和ONU的二层交换方式;

3、使用数据网络分析仪通过标准RFC2544测试方法测试系统转发时延,测试采用3个典型包长:64字节、512字节、1518字节,测试流量采用系统吞吐量的90%,测试时间设置为30秒,每种包长测试一次。记录结果应包括平均转发延时、最大转发时延和最小转发时延。

来源:C114中国通信网
