中兴通讯城域边缘层高性价比波分解决方案

全业务IP化趋势

从全球范围来看，信息产业已度过高速增长期，业务增长呈日益平缓的趋势，市场竞争激烈程度越来越强。目前，国内3G牌照的下发业已完成，各运营商将在全业务领域展开激烈的全方位竞争，而拓展新型业务将是保证业务增长的关键。同时，业务转型将推动网络变革，业务发展要求网络能够开展更多、更有竞争力的智能业务。在此环境下，3G、IPTV等新型业务成为了运营商关注研究和投资建设的重点。

目前，3G、IPTV等新业务均可通过基于IP的路由型多业务平台实现综合承载，新型业务IP化的趋势越来越明显。与此同时，传统业务也在向IP化转型，比如固网语音业务正向VoIP转型；而传统的2G基站，部分运营商也都进行了IP化改造；同时大客户专线业务IP化份额也越来越大，二层VPN业务盛行；可以说，全业务的IP化趋势已不可逆转。

新一代的波分传送系统有效解决城域边缘层需求

在全业务的IP化趋势下，传输网络需要满足成几何型增长的带宽需求，传送颗粒大，需要具备电信级的高可靠、安全性以及智能化的调度和管理，尽量降低建网成本、减少资源消耗。

在城域网边缘层，随着3G、IPTV等新兴业务的大规模商用部署以及数据类业务的持续增长，传输网络的容量渐渐成为业务发展的瓶颈。在带宽消耗日益严重的情况下，摆在运营商面前的一个亟待解决的问题是：采用何种技术来满足各类新兴业务及数据业务对城域边缘层网络的带宽需求，同时兼顾多业务接入和汇聚能力、智能管理和流量疏导，以及高集成度、低成本等要求。

运营商现有网络以中小容量SDH/MSTP设备为主，多为155M/622M/2.5G速率，其对大颗粒业务的承载能力有限，且提供的是刚性管道，承载效率不高，业务调度也不够灵活方便，不能满足业务IP化的需求；而传统的WDM应用在城域边缘层则存在占用过多的机房空间，功耗高，成本高等问题，同样不适应于城域边缘层应用。

为了顺应业务的发展趋势，中兴通讯推出iWDM（IP/智能/高集成度）系列产品—ZXMP M720、ZXMP M820、ZXWM M920、ZXONE 8600。做为全新一代的波分传送系统，iWDM集合了WSON、PXC、L2交换、以及OTN技术于一身，具备了智能控制平面、大容量光层和电层的业务调度、完善可靠的电信级保护等多种功能，充分地满足了运营商对于现在和未来阶段的网络传送需求。其中，ZXMP M720主要定位于城域边缘层，可以为运营商提供高性价比的波分解决方案。

ZXMP M720 iWDM设备针对未来的业务发展趋势，具备高集成度、低功耗，高宽带，高可靠性，智能化的立体业务调度和疏导能力，强大的传输能力，粗密波一体化的能力。

高集成度，低功耗

在城域边缘层，机房空间一般较小，安装条件有限，因此，对设备的集成度要求非常高。ZXMP M720的多数单板高度仅为传统WDM设备的一半，单子架高度仅为6U（不含盘纤盒），支持标准机柜安装和台式安装，可有效节省机房空间。

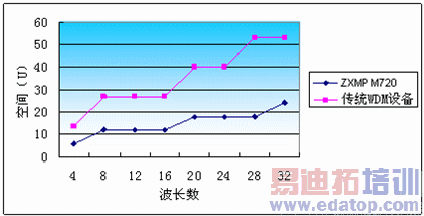

图1 ZXMP M720与传统WDM设备空间对比

另外，在相同波长数情况下，通过高效的热设计等手段，ZXMP M720的功耗相对传统WDM设备也有明显降低，减少了后期维护费用。

高带宽

ZXMP M720最大可支持40*10Gbit/s系统，并支持以4波、8波为单位，模块化升级到32波系统。

其传输容量可充分满足城域边缘层的带宽需求，模块化的升级方式更保证了建网初期的低投资和后期的平滑扩容，从而缓解网络建设的资金压力。

智能化的立体业务调度和疏导能力

ZXMP M720支持WSON，ROADM，DSS（分布式交叉平台），L2交换等技术，构筑了一个智能化的立体的三层流量疏导体系。

其中，ROADM可支持2-10维的灵活波长级调度能力，DSS平台可以提供每组4槽位之间的任意交叉，交叉颗粒支持为ODU0/ODU1/ODU2，L2交换平台则可以支持多路GE和10GE汇聚为10GE，从而有效提高承载效率。

强大的传输能力

ZXMP M720采用带外前向纠错（FEC）技术、超强FEC（AFEC）技术、归零码型（RZ）

技术、自适应接收等光源技术，并结合RAMAN放大器和大功率EDFA两种放大方式，保证了ZXMP M720可以轻松满足城域网边缘层的传输要求。

高可靠性

ZXMP M720支持主控板和电源板1+1保护，并拥有完善的光层和电层保护技术。

光层保护技术：链路光复用段1+1 保护、环网光通道1+1 保护，中兴通讯专利保护技术--两纤双向通道共享保护（OPCS），两纤双向复用段共享保护(OPMS)；

电层保护技术：波长/子波长通道共享保护，波长/子波长通道1+1保护，以及配合L2交换技术使用的智能以太环网保护（ESR）。

粗密波一体化

ZXMP M720支持粗密波一体化技术。支持DWDM/CWDM混合组网，并且也可以实现粗密波同纤混传，该技术提高了网络建设的灵活性，可针对不同的网络建设需求和投资目标，制订最节约投资的解决方案。

ZXMP M720应用模式分析及案例

ZXMP M720典型特征能够为城域边缘层提供高性价比的传输解决方案，应用模式如图2所示，可直接接入大颗粒业务，如做为PON网络或者DSLAM的上层传输平台，承载其GE或者10GE业务，而对于小颗粒业务，比如FE、E1等，则可以先由MSTP进行汇聚，然后再由ZXMP M720进行承载。

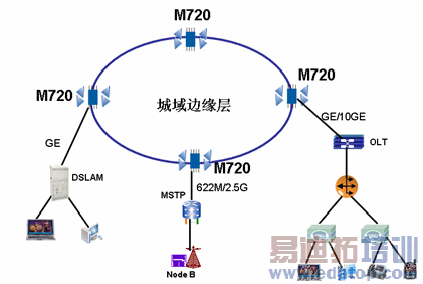

图2  ZXMP M720在城域边缘层的应用模式

以一个四点环网为例，如图3，假设业务模型为B（3*GE）/C（4*GE）/D（5*GE）A。

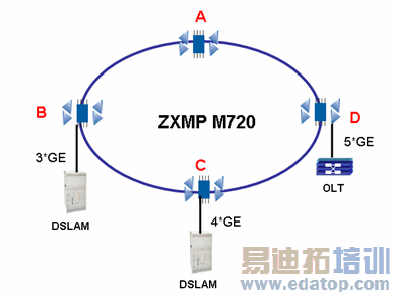

图3  ZXMP M720  L2及ZESR应用案例

利用ZXMP M720的 L2功能和ZESR 保护，使用1个波长即可实现对这12个业务的传送和保护。

中兴通讯与您共赢未来

作为全球光网络行业的领跑者之一，迄今为止，中兴通讯光网络产品已广泛进入欧洲、亚太、拉美、非洲及中东等区域的90多个国家和地区的市场，被250多家运营商采用。据OVUM2008年三季度调研报告显示，中兴通讯在EMEA高端市场区域的市场份额快速稳步上升；在亚太市场区域，中兴光网络产品市场份额跃居第三，滚动年度市场份额同比增速最快。
 随着新一代iWDM设备的推出，中兴通讯将为客户提供经济高效的全系列波分解决方案，我们坚信，秉承以客户需求为导向的原则，中兴通讯将为您不断创造价值，共赢美好未来！
