全业务运营背景下本地光缆网架构

归纳以上分析，全业务技术环境下除数据城域网和用户接入网分别对光缆核心、汇聚层和接入层产生很大影响外，其他变化因素都可在现有光缆网基础上灵活应对。

全业务光缆目标网架构

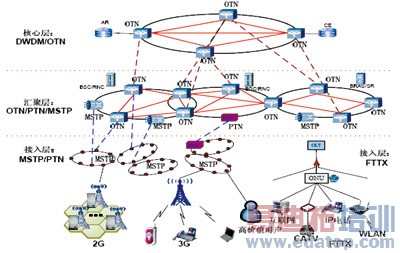

综合未来网络发展需要，移动运营商全业务光缆网应分为核心、汇聚、接入三层。其中核心层、汇聚层为多业务共享的物理平台，接入层可再细分为主干（馈线）光缆、配线光缆和末端引入光缆。主干光缆可考虑多业务共享，而配线和末端引入由于基站接入和用户接入需求差异较大，建议独立建设。核心节点三个以上的大型本地网，核心光缆网结构以网格状为主，非数据核心节点之间与数据核心节点之间光缆芯数应适当加大，以满足数据城域网连接需要。汇聚层光缆仍然以环行为主，并逐步在汇聚层之上以数据汇聚节点为中心叠加汇聚调度层，增加数据汇聚节点与核心节点之间的直达光缆，推动汇聚层光缆网向网格化、扁平化演进。接入层解决2G、3G移动基站接入的光缆网应以环行为主，用户接入光缆网应以星型、树形为主，辅以少量环行光缆网，为重要客户提供更高质量的保证。光缆网的整体架构如图2所示。

图2 光缆网整体架构示意图

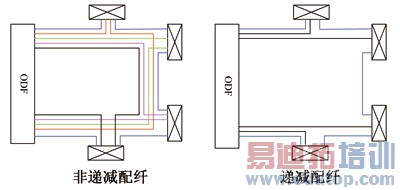

用户接入光缆网（FTTx）架构中，FTTx光缆网又分为主干、配线和末端接入三层。为提高接入效率，降低建设成本，降低线路衰耗，主干、配线光缆采用星型和树型结构，利用基站和光交递减配纤或非递减配纤。同时，FTTx网络应能支持为少数重要客户提供路由保护和后期扩容，因此，需保留部分公共光纤。FTTx主干、配纤光缆结构建议如图3所示。

图3  FTTx主干、配纤光缆结构示意图
