校园网光纤布线之前期规划

自1999年我国推行大学扩招政策以来，几乎所有的大学都进行了不同程度的扩招，与此同时，几乎所有的大学都在扩招的背景之下开始了紧锣密鼓的大学新校区的规划和建设。

21世纪是信息化建设飞速发展的时代，对于现代化的大学校园建设，信息网络的建设是一个必不可少的组成部分。然而，一所大学校园一般都有几栋甚至十几栋各种功能的大楼，要在所有的大楼之间建立起高性能的信息网络，必须经过精心和细致的规划，再经过专业的施工，才能够构建一个具备高性能信息传输能力的光纤布线系统，保证大学校园信息网络的畅通，满足校园网在业务上对信息传输网络统一、灵活的需求。

以下是我们公司在西北工业大学长安校区一期室外光纤布线系统工程中所作的前期规划。在整个系统的规划中，我们参照通信现代化应用的一些最新技术及通信设备新趋向，结合校园网的实际情况，我们向用户推荐光缆管理设备使用美国某品牌的光纤布线解决方案，而主干光缆使用国产的室外带状万兆光缆，这样可以使系统具有较高的性价比。

下面分别从主干光缆的规划和光缆管理设备的规划两个方面进行介绍：

一、主干光缆的规划

西北工业大学长安校区的校园网络分为三期建设，一期以数字化大楼为中心，家属区作为二期，试验楼南区作为三期。本次规划只考虑一期的建设。各期均建有主机房和主配线间，并以星型拓扑结构覆盖一期的周边建筑。一期、二期和三期的网络核心之间通过光纤互联，形成环状万兆主干光缆。

一期网络以数字化大楼为中心，覆盖周围的教学大楼、实验大楼、体育场、学生活动中心、工程训练中心、研究生楼、后勤服务楼、7栋学生公寓和2个学生食堂。一期的网络以数字化大楼为中心建设总配线间，以星型方式直接连接至一期各大楼。原则上，每一栋大楼设置一个主配线间，对于个别规模超大的楼宇根据需要，设计了两个主配线间，如教学大楼分为东主配线间和西主配线间。

数字化大楼是学校的综合信息处理中心，除计算机网络中心以外，还包括一卡通系统中心、有线电视台、校园安防系统中心等，因此，从各大楼主配线间到数字化大楼总配线间的光缆不仅包括网络主干光缆，还包括支撑校园一卡通系统、有线电视系统、校园广播系统、校园安防系统、弱电控制系统等其他主干光缆。

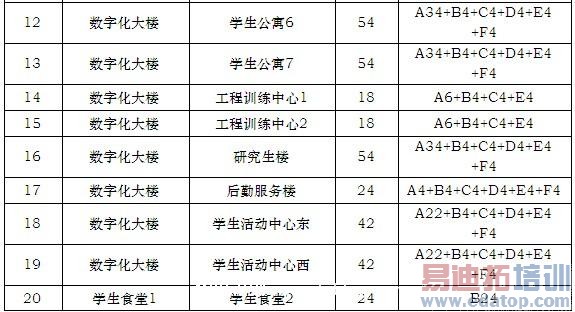

本项目中所有室外光缆均使用带状光缆，主干光缆的用途一览表如下：
