提高您的多模光缆衰减测试能力的最有效投资

录入：edatop.com 点击：

提高您的多模光缆衰减测试能力的最有效投资——发射卷轴

　　根据美国TIA/EIA-568B 标准，在现场测试多模光缆时，必须使用卷轴（Mandrel）。因为它可以利用普通的LED 型散射面广的光源用来认证62.5　m 和 50　m 多模光缆是否可以支持千兆甚至万兆以太网。

高层次和低层次的模式

　　多模光缆的特点是在光纤上会同时载有多个光路径。这些路径，有些是汇聚在光缆的中心部分（“低层次”模式），有些却在光缆传输部分的边缘弹跳着（“高层次”模式）。

　　“高层次”模式由于光缆链路的弧度变化和制造特性，会出现由于衰减造成的测试结果重复性低的特点。相对来说，”低层次”模式的光一般比较稳定。在测试时，需要用一个能发出“低层次”光的光源，这会让测试结果更精确和更有重复性。可以用两种方法实现：

　　用一个只会发出”低层次”模式光，如VSCEL 激光的光源。

　　用一个普通的光源（发出”高层次”和”低层次”模式的），加上一个可以删除“高层次”光的外设调节设备。

发射卷轴

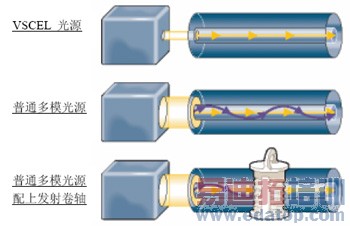

　　发射卷轴的原理是通过多个大弧度，把“高层次“模式的光消耗掉。下面的图形显示了如何通过外设调节设备，如“发射卷轴”，让一个普通的光源（发出”高层次”和”低层次”模式的）可以模拟VCSEL光源只发出“低层次”光的特性。

福禄克网络的光缆测试系列和发射卷轴

　　福禄克网络提供多种光缆测试工具。最受欢迎的DSP-4000 系列线缆认证分析仪, 除了配有多模和单模的光缆测试适配器外，还有配有VSCEL 光源的光缆测试适配器，可以直接认证光缆是否满足千兆以太网的要求。

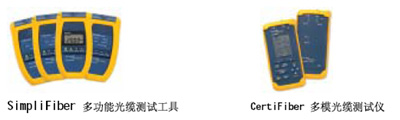

　　如果您需要一台专为光缆认证测试而设计的工具, 则可以选择全球第一台认证级的光缆测试仪CertiFiber。 CertiFiber 可以同时测试两条多模光缆的长度, 并可自动在850nm 和1300nm 上做衰减认证测试的能力。测试结果可以存储在机器内，,通过Linkware 软件上传到计算机作分析和管理。配合发射卷轴，更可认证至千兆以太网。

　　如果只需要光衰减值，可以选择经济的SimpliFiber。SimpliFiber 的光表，可以自动识别光源发出的波长，如850nm 或1300nm。在测试时不会因为设置错误引起误判，延误工程或诊断效率。可以存储100个测试结果。

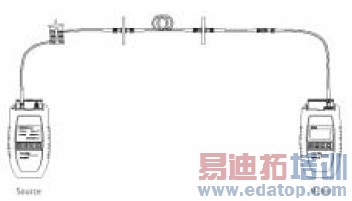

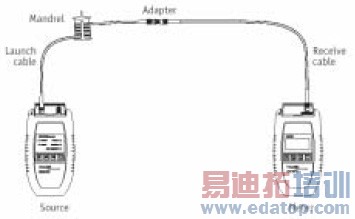

　　福禄克网络为以上测试仪提供两个满足TIA-568B 要求的支持业内最常用的3mm 光缆的发射卷轴：对于50　m 的光缆是22mm 的发射卷轴，对于62.5　m 的光缆是17mm 发射卷轴。当用发射卷轴时，必须从校准时开始，直到测试完毕后才可拆除。
