CWDM在光纤传送网中的全面解决方案

录入:edatop.com     点击:

  一、前言

  1.项目背景:

  广东省某地区广电网络最近业务增长比较快,正在该地区发展教育网络接入工程,由于前期的光纤网络资源主要是运用于有线电视网络,光纤资源也不是那么的丰富,很多县级到城镇都已经没有剩余的光纤资源,现在要增加数据业务,想在原来传输有线电视网络的光纤上再次利用,加上教育网的数据信号,还是要重新铺放另一条光缆?是当前需要解决的主要工作,由于该地区的城镇很多属于山区,光缆敷设很不方便,考虑到资源、成本等多方面因素,该广电网络公司对专业从事光纤网络接入的深圳市海硕科技有限公司的CWDM系统进行全面的性能分析和产品检测。
并开始在A等地区的教育网接入各个节点工程项目上运用了多套海硕的CWDM系统设备。

  2.网络拓扑结构

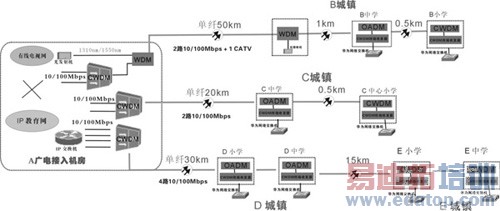

  该广电网络目前的CWDM工程项目主要是用来实现教育网(10/100Mbps以太网)信号和有线电视网信号的混合传输,目前项目共有8个不同方向的接点,共用了3套海硕公司生产的CWDM系统设备。拓扑结构之一(A地区)图如下:



  在本方案中,A机房—B节点共传输2路10/100Mbps数据信号和一个有线电视信号,采用WDM结合CWDM接入,两路10/100Mbps信号经过海硕C5002S后通过海硕的HA-WDM复用器,和一路有线电视信号同时复用到一根光纤上,传输到B地区的接入点,中间传输距离50km,实现了有线电视和以太网信号在单根光纤上混合传输的CWDM解决方案。

  A机房—C节点采用海硕C5002S系统结合OADM和CWDM终端收发器进行有效的配合接入,实现2路10/100Mbps进行在单一光纤上的混合传输。

  A—D—E采用海硕C5004S系统结合各个节点的OADM和对应的CWDM收发器实现4路10/100Mbps信号在单一光纤上的接入工程,各个接点之间通过OADM进行连接,通过终端CWDM光纤收发器连接到接点交换机上,经过机房里的C5004S系统后4路不同的信号,分别以不同的波长传送到各个目的地,在经过D小学后,通过OADM把本地的信号下载下来,剩下的3路信号继续往下传到相应的目的地。

  二、CWDM接入方案特点

  ● 节省光纤资源

  CWDM(Coarse wavelength division multiplexing)即粗波分复用系统,它利用光复用器将在不同光纤中传输的波长复用到一根光纤中传输;在链路的接收端,利用解复用器再将波长恢复为原来的波长,整条链路上只用一路光纤,解决了在光纤资源极度紧张的情况下进行有效的网络接入,本方案中,A—D—E之间在一根光纤上同时传输4个10/100Mbps信号(也可以是1000Mbps),A机房—B节点是在原来传输有线电视信号的一根光纤上加载2路10/100Mbps信号,节省了大量的光纤资源。

  ● 多业务、高带宽

  CWDM是一个可根据实际运用到的速率进行适配转送的基础传输平台,支持多种业务传送。在每一个波长上,支持的业务包括10M/100M/1000M的以太网业务,155M/622M/2.5G的SDH业务,155M/622M ATM业务,以及Fiber Channel业务等等。整个系统容量可打几十Gbps的数据信号。完全满足用户在相当一段时期内的带宽需求。本方案中采用的是10/100Mbps业务同有线电视信号业务进行混合传输。

  ● 性价比高、网络升级方便

  CWDM系统的价格较DWDM系统相对较低得多,由于CWDM的功率小、体积小、使用简便,因此配套设施、人员培训和后期的维护费用较低。与光缆工程比较:利用CWDM设备则开通迅速,成本低,后期网络升级方便,直接增加需要的信号,或者是更换更高速率的产品,不需要在更改光纤链路,网络升级简便,减少了网络升级成本。

  如上方案中A—D—E,如果更换成1000Mbps的数据信号,网络直接升级到4Gbps的容量。

  三、CWDM在多业务混合接入网中的运用

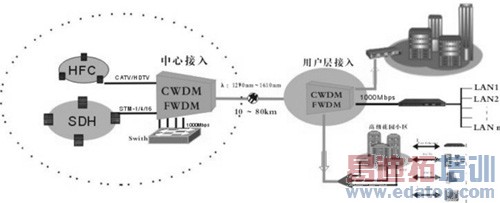

  随着人们的生活水平的提高,现今单一的网络接入逐渐不能满足现在人们对网络的需求,CWDM系统支持多业务的特点越来越受到人们的关注,能同时提供E 、 FE 、 GE、STM-1/4/16 SDH和ATM信号、CATV等视频接口等多业务的接入的CWDM系统解决方案,才真正能满足现在人们的要求。网络结构图如下:
