UT斯达康基于GEPON的业务解决方案

录入:edatop.com     点击:

  UT斯达康以GEPON接入系统为基础的业务发展平台可以满足最终用户的语音、数据以及视频业务等一体化接入需求,实现了FTTH并为最终用户提供固定话音业务、无线话音业务、有线宽带业务、IP视频业务、传统电视业务等。

  ONU设备可以根据最终用户的实际需求提供灵活多样的用户侧接口。通过以太网接口可以解决用户的宽带数据接入问题;与IP机顶盒配合使用,可以提供基于IP网络的视频业务;通过RJ11接口可以实现用户的固定话音业务及传真业务;通过叠加第三波长,可以在用户端ONU上提供射频接口,从而实现传统TV节目的传送等。

  在OLT侧,通过不同接口实现不同核心网络的互通。通过数据接口实现与IP骨干网络、IP视频核心网络的互通;通过相应的VoIP网关设备,实现与PSTN及现有小灵通网络的互通;通过WDM叠加波长的方式,实现和CATV网络的互通。各项业务的具体实现方式和组网方案参见下面内容描述。

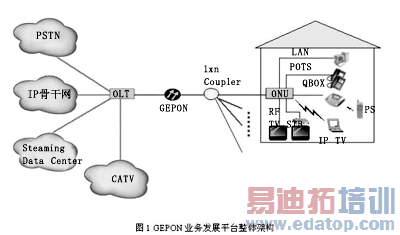

  图1描述了UT斯达康基于GEPON的业务发展平台整体架构和拓扑。



  数据业务

  GEPON的数据业务接入如图2所示:



  语音业务

  UT斯达康以GEPON接入系统为基础的业务发展平台可以实现多种语音类业务,如普通的固定话音业务、传真业务、可视电话业务以及基于软终端的SoftPhone业务等。



  为了在GEPON上同时解决数据和语音的承载问题,可以对GEPON网络的OLT及ONU进行规划,将语音和数据端口划分到不同的VLAN,并指定OLT两个上行GE口分属不同的VLAN。这样,GEPON业务流中的数据业务从OLT分流到IP数据网;语音业务流通过GE接口接入独立的VoIP网关,再通过网关和PSTN交换机间的E1电路进入PSTN。

  简单说来,VoIP网关和现有PSTN网络开通E1电路,采用与SS7相连的方式。这样,从OLT来的语音流就通过VoIP网关进入PSTN网络。

  同时,VoIP网关也接入了小灵通的核心IP网络,以利用现有小灵通网络的TS和运营支撑系统OSS。为了尽量减少对现有网络的影响,并保护小灵通核心网络的安全,VoIP网关和原有小灵通核心网之间通过防火墙隔离。

  对于这样的组网方式,GEPON接入的固话用户通过VoIP网关进入PSTN;小灵通用户也是通过机站CS→机站控制器CSC→接入网关AG→TG/SG进入PSTN的。小灵通用户与GEPON接入的固话用户之间是通过PSTN进行语音通话的。这样的方式,可以尽量减少对现有小灵通网络的影响。

  需要注意的是,图3中VoIPGW和小灵通核心网之间也有FE连接。也就是说,VoIPGW有一部分部件在防火墙后面,另一部分部件在防火墙前面。这主要是基于这样的考虑:希望将GW中负责VoIP信令通信的部件保护在防火墙里面。当然,VoIPGW完全在防火墙外也是可行的,只是这样一来,负责GW中VoIP信令通信的部件不再受防火墙的保护。

  UT斯达康用户侧设备ONU除了提供用户的宽带数据接入外,根据实际需求,还可以同时提供话音业务的接入。

  视频业务

  基于GEPON的IPTV解决方案

  随着宽带接入的不断发展,网络视频业务越来越受到关注,UT斯达康的MediaSwitch系统可以为运营商提供完善的基于IP网络的视频业务解决方案。MediaSwitch系统与GEPON系统配合,可以为广大宽带用户提供全新的视听享受,为今后构架在宽带网络上的增值服务提供更为丰富的内容,为拉动今后宽带用户的增长提供良好的平台支撑。

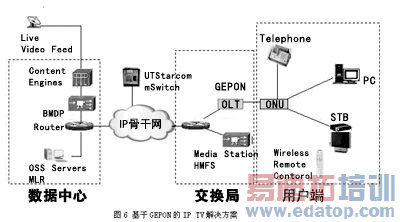

  基于GEPON的IPTV解决方案组网如图6所示。



  UT斯达康基于GEPON的IPTV解决方案可以充分利用现有网络的各项资源并优化流量分配,是一个具有分布式架构的解决方案。它包含了视频流生成、内容发布机制、流媒体内容加解密、客户端设备、用户认证机制、内容管理、关键组件冗余、内容备份、NMS、OSS等功能,是一个能在现有IP网络上提供各种视频流服务(包括Live-TV、Time-shiftTV和VoD)的完整解决方案。

  叠加波长的视频业务解决方案

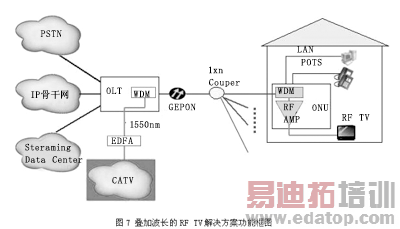

  UT斯达康现有的GEPON系统通过扩展第三个波长(通常为1550nm),可以通过WDM技术、利用1550nm波长来实现视频业务的广播传输,从而实现CATV业务快速融入到GEPON系统中,业务实现框图如图7所示。



  叠加波长的RFTV解决方案对用户端电视没有任何新的要求,在用户端ONU上直接提供RF同轴电缆接口,与现有电视机兼容,支持各种模拟和数字电视节目的传送。
来源:人民邮电报
