新型光缆连接器的应用以及测试问题

录入：edatop.com 点击：

自从前年开始，基于光缆的千兆以太网有了非常迅猛的发展。在局域网中的主干网络(backbone)几乎大部分都采用了基于光缆的千兆以太网。而在千兆网络的光缆链路中使用的光缆链路连接方式中也发生了新的变化。

1. 传统的光缆链路连接方式

　　传统的光缆链路连接方式主要是ST，SC 或者FC 的连接方式。目前它们仍然在大量使用。其形状如图1 所示。这些光缆的连接方式简单方便，所连接的每条光缆都是可以独立使用的。也就是说，在安装这些光缆链路时，并不知道在实际中这些光缆是如果使用的，即不知道光缆的信号传输方向。在实际使用中，将光缆和网络设备连接时，就要首先确定信号在光缆中的传输方向，才能正确地进行连接。此外，光缆的连接器的制作也不方便，需要特殊的工具等。

SC 插入锁定　　　　　　　ST插入锁定　　　　　　　旋紧锁定

2. 新型的光缆连接方式

　　大家知道，千兆以太网在连接光缆时都是成对儿使用的，即一个输出(output，也为光源)，一个输入(input，光检测器)，例如路由器和交换机的光缆连接。如果在使用时，能够成对一块儿使用而不用考虑连接的方向，而且连接简捷方便，那将会有助于千兆以太网的连接。因此不少光缆布线的厂商推出了各种连接器来满足这种应用。这种新的光缆连接器叫做SFF(Small Form Factor)。目前还没有比较明确的术语来描述，我们一般将其称作微型光缆连接器。目前市场最主要SFF 光缆连接器有四种类型。LC 类型，它是Lucent 公司推出的一种SFF 类型的连接器。FJ 类型，它是由 Panduit 公司推出的连接器。MT-RJ 型，它是由美国AMP 公司推出的连接器以及由3M 公司推出的VF-45 连接器。下图是这几种类型的连接器。这种连接器是一对儿光缆一起连接而且接插的方向是固定的。所以在实际使用中比较方便，也不会误插。

LC　　　　　　MT-RJ　　　　　　　　VF-45　　　　　　FJ

3. 问题

　　使用这种光缆连接器连接千兆网就要求网络的设备能够支持这种连接器。如果不能够直接支持某种连接器就需要有光缆转接适配器。而在实际中就增加了额外的损耗，同时也就失去了使用这种连接器的真正意义。

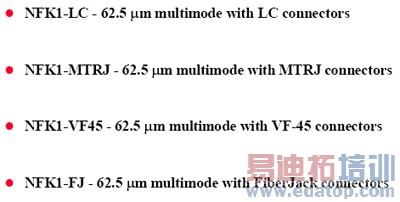

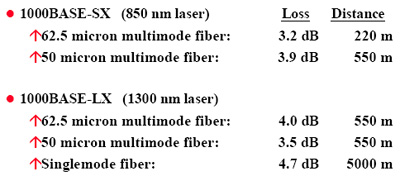

　　此外，在测试使用SFF 连接器的光缆链路的损耗时，由于光缆损耗的测试仪所使用的连接方式都是传统的ST，SC 等方式，所以需要使用转接适配器才能进行测试，而且在测试时要考虑如何将这些适配器的影响排除出去。不少人可能错误地认为，一个转接适配器只有零点几分贝的损耗，不会有很大影响，其实不然。因为在千兆以太网的标准中对光缆的光功率损耗的要求非常严格，允许的余量非常的少。而且由于千兆以太网的光缆相对比较短，连接器损耗的影响比光缆本身要大的多。所以转接适配器引入的误插必须排除。例如美国福禄克网络公司提供了测试这四种光缆链路的适配器，而且建议了最佳的测试方法。下图是使用DSP4000 的FTA4X0 光缆测试适配器对两条光缆进行测试的连接图图。图中的圆圈部分是转接方式，在最终的测试结果中将该转接适配器的影响排除出去。此外测试可以同时测试两条光缆，包括光缆的长度。
