华为:U-SYSTM通用NGN解决方案
录入:edatop.com 点击:
一、背景
电信网络已经有了迅速的发展,综合通信能力明显增强,但随着产业界的融合趋势,电话网PSTN、计算机网、有线电视网趋于融合,网络负荷压力越来越大。网络压力增大的同时,客户需求也趋于多样化,运营商必须提供越来越多的多媒体业务才能吸引住客户,而这些多媒体业务,是目前PSTN、PLMN网络难以提供的。
与此同时,数据网络的迅猛发展,对PSTN、PLMN形成巨大的分流,对话音业务的承载技术和能力越来越成熟,并且运营商已经积累了丰富的VOIP运营经验。但目前主流的H.323 VOIP只满足分组话音的基本需求,缺乏丰富的业务功能。
二、NGN概述
在以上背景下,基于软交换的NGN网络应运而生。
NGN网络,即Next Generation Network,基于软交换技术,是一种可同时提供话音、数据、多媒体等多种业务的综合性、全开放性的网络体系。NGN采用分层的网络结构、标准的协议接口和基于统一协议的分组网络体系,不但实现了网络的融合,更重要的实现了业务的融合。NGN使分组交换网络既继承原有电路交换网络丰富的业务功能,又可以迅速的在全网范围内实现原有网络无法实现的新业务。
NGN在功能上分为四层:
网络业务层 Network Service Layer、控制层 Control Layer、核心媒体层Media Layer、接入传输层 Access and Transport Layer。
三、华为U-SYSTM NGN解决方案概述
华为U-SYSTM NGN解决方案是融合语音、多媒体,面向固定、移动的统一解决方案。U-SYSTM 解决方案采用高密度的商业通用硬件平台及先进的中间件技术DOPRA(分布式面向对象可编程构架),为运营商提供包括软交换Soft x3000、中继媒体网关TMG8010、接入网关AMG5000、信令网关SG7000、媒体资源服务器MRS6000、系列化的IDA、业务应用服务器App SERVER、企业通信助理U-PATH、运营支撑系统iOSS的全套解决方案。
四、应用案例
(一)U-SYS中国卫通长途VoIP应用案例
中国卫通自2002年底应用U-SYS方案建设NGN长途长途网,现已完成二期工程建设,覆盖全国40个大中城市。三期工程完成后将成为覆盖全国150个大中城市的NGN长途网络,全网设计容量600万户。
卫通NGN网络采用SoftX3000软交换作为控制核心,在全国各主要城市放置一台TMG8010中继网关与当地的PSTN、移动网实现互通。
该组网方案特点:
1、利用现有网络,在IP网络上体统传统卡号业务,既具备智能业务的成熟稳定,有具有IP网络的方便接入、可扩展性。
2、网络结构扁平化,集中控制,集中管理,节约运营成本,提升网络经济效益。
3、支持个人用户、企业用户以多种方式接入,可灵活提供IP超市、企业融合IP CENTREX等实用解决方案。
(二)U-SYS四川联通城域综合业务网应用实例
四川联通2003年初采用华为U-SYS系统进行NGN网络建设,2003年4月完成和联通原有计费系统对接。
全网在成都、绵阳各放置一套SOFT X 3000软交换、TMG8010多媒体中继网关。接入层设备主要包括AMG5000、普通话机、E-Phone、Openeye软终端、IAD(含32口、4口、2口)。在成都节点统一放置SG7000、App SERVER、iManager N2000网管系统、智能网等部件,两节点间通过VPN网络形成互通。
来源:中国VOIP论坛
电信网络已经有了迅速的发展,综合通信能力明显增强,但随着产业界的融合趋势,电话网PSTN、计算机网、有线电视网趋于融合,网络负荷压力越来越大。网络压力增大的同时,客户需求也趋于多样化,运营商必须提供越来越多的多媒体业务才能吸引住客户,而这些多媒体业务,是目前PSTN、PLMN网络难以提供的。
与此同时,数据网络的迅猛发展,对PSTN、PLMN形成巨大的分流,对话音业务的承载技术和能力越来越成熟,并且运营商已经积累了丰富的VOIP运营经验。但目前主流的H.323 VOIP只满足分组话音的基本需求,缺乏丰富的业务功能。
二、NGN概述
在以上背景下,基于软交换的NGN网络应运而生。
NGN网络,即Next Generation Network,基于软交换技术,是一种可同时提供话音、数据、多媒体等多种业务的综合性、全开放性的网络体系。NGN采用分层的网络结构、标准的协议接口和基于统一协议的分组网络体系,不但实现了网络的融合,更重要的实现了业务的融合。NGN使分组交换网络既继承原有电路交换网络丰富的业务功能,又可以迅速的在全网范围内实现原有网络无法实现的新业务。
NGN在功能上分为四层:
网络业务层 Network Service Layer、控制层 Control Layer、核心媒体层Media Layer、接入传输层 Access and Transport Layer。

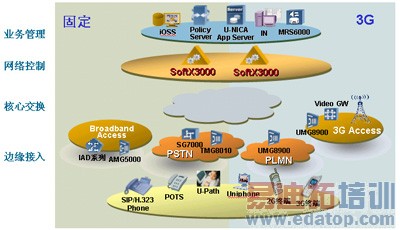

三、华为U-SYSTM NGN解决方案概述
华为U-SYSTM NGN解决方案是融合语音、多媒体,面向固定、移动的统一解决方案。U-SYSTM 解决方案采用高密度的商业通用硬件平台及先进的中间件技术DOPRA(分布式面向对象可编程构架),为运营商提供包括软交换Soft x3000、中继媒体网关TMG8010、接入网关AMG5000、信令网关SG7000、媒体资源服务器MRS6000、系列化的IDA、业务应用服务器App SERVER、企业通信助理U-PATH、运营支撑系统iOSS的全套解决方案。
四、应用案例

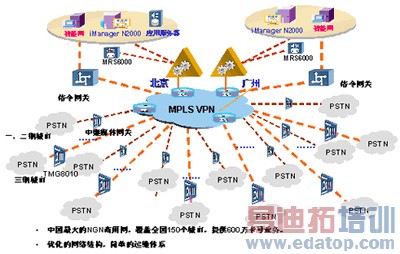

(一)U-SYS中国卫通长途VoIP应用案例
中国卫通自2002年底应用U-SYS方案建设NGN长途长途网,现已完成二期工程建设,覆盖全国40个大中城市。三期工程完成后将成为覆盖全国150个大中城市的NGN长途网络,全网设计容量600万户。
卫通NGN网络采用SoftX3000软交换作为控制核心,在全国各主要城市放置一台TMG8010中继网关与当地的PSTN、移动网实现互通。
该组网方案特点:
1、利用现有网络,在IP网络上体统传统卡号业务,既具备智能业务的成熟稳定,有具有IP网络的方便接入、可扩展性。
2、网络结构扁平化,集中控制,集中管理,节约运营成本,提升网络经济效益。
3、支持个人用户、企业用户以多种方式接入,可灵活提供IP超市、企业融合IP CENTREX等实用解决方案。

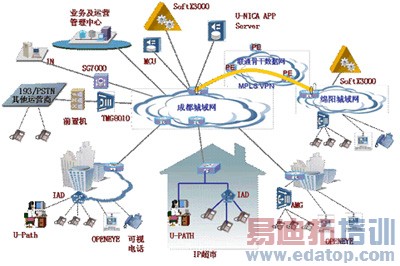

(二)U-SYS四川联通城域综合业务网应用实例
四川联通2003年初采用华为U-SYS系统进行NGN网络建设,2003年4月完成和联通原有计费系统对接。
全网在成都、绵阳各放置一套SOFT X 3000软交换、TMG8010多媒体中继网关。接入层设备主要包括AMG5000、普通话机、E-Phone、Openeye软终端、IAD(含32口、4口、2口)。在成都节点统一放置SG7000、App SERVER、iManager N2000网管系统、智能网等部件,两节点间通过VPN网络形成互通。
来源:中国VOIP论坛
