FMC中智能网的发展
录入:edatop.com 点击:
随着电信市场竞争的加剧,全球同话业务被移动分流。在这种背景下,融合越来越受到固定运营商的青睐。从早期的小灵通 (PHS)网络的建立,到同定移动融合(FMC)的提出,固定运营商希望通过FMC来扭转同话业务的颓势。欧洲电信标准协会(ETSI)对FMC的定义是:“FMC关注的是独立于接入技术的网络和业务能力,并不一定指网络的物理层面的融合,FMC关注融合的网络能力和支撑标准;这些标准可以支持一系列的服务,而这些服务可以通过固定、移动、公共或私有的网络来提供。”从这个简短的定义可以看出,FMC关注的是网络实体功能上的融合,以及这种融合带来的增强的业务能力。
智能网是在现有电话网的基础上发展起来的,能方便、灵活地向用户提供和处理各种智能化通信新业务的一个网络体系。从1992年ITU-T颁布IN CS-1规范至今,经过十几年的研究,智能网(IN)技术已经日臻成熟。智能网由于是在原有电信网络的基础上叠加的一个逻辑网络,所以能够为包括PSTN、ISDN、GSM、CDMA、IP等网络在内的基础网络提供智能业务。智能网的这种为多种网络提供业务的能力与FMC的需求是不谋而合的。在FMC愈演愈烈的背景下,现有的智能网技术如何支持FMC,智能网需要哪些改造才能真正实现固定和移动的融合,NGN中FMC的实现方式与现有的智能网技术有什么样的关系?
一.通过综合智能网实现业务应用层面的FMC
从网络的现状出发,固定移动融合可以分为几个层面:终端的融合、运营支撑系统的融合、业务承载层的融合、业务控制层的融合和业务应用层面的融合。其中终端的融合是最早出现的也是最直观的融合,运营支撑系统的融合能为用户提供统一的服务方式,业务承载层的融合能够为运营商带来成本的下降,业务控制层的融合是FMC最根本的实现,而业务应用层的融合能够为运营商带来差异化的竞争手段。目前FMC电主要发生在业务应用这个层面。
智能网技术通过在原有的交换网络之上,增加新的业务控制点(SCP)来实现业务控制,其核心是业务控制与呼叫控制分离。业务逻辑在SCP上运行,智能网的提供商提供智能网设备(如SCP、业务管理节点(SMP)等),同时负责编写业务逻辑。作为业务控制实体的SCP设备位于各个网络的业务应用层,只要SCP支持多协议,就可以同时为各个网络的用户提供统一的服务,即通过综合智能网实现业务融合。如图1所示。

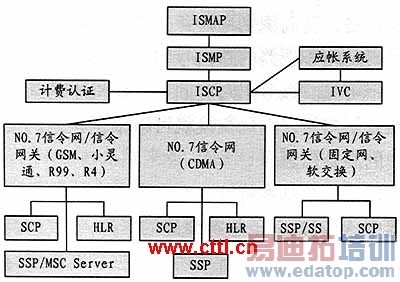

图1 基于综合智能网的业务融合
利用综合智能网实现业务融合的核心是使用综合SCP,通过智能SCP(ISCP)支持固定网的智能网络访问保护(INAP)协议、GSM网的CAMEL应用端(CAP)协议、CDMA网的WIN移动应用协议(MAP)以及IP网的RADIUS,从而实现PSTN、GSM、CDMA、小灵通以及IP网、GPRS、移动软交换、固定软交换智能业务的融合,即由ISCP实现统一的业务控制,通过ISCP和IVC实现业务数据、用户数据的集中放置和处理,南ISMP和ISMAP实现业务的集中管理,营帐系统通过ISCP得到统一的话单。
综合智能网最初是为了实现采用电路交换技术的不同网络之间的业务融合而产生的,随着基于分组技术的固定和移动软交换产生以及智能网技术的发展,采用分组交换的设备通过支持INAP、CAP协议,也可以访问综合智能网获得服务。因此综合智能网是目前比较成熟的实现FMC的业务应用层融合方案,可以为目前已有的各种网络用户提供服务。核心产品是支持多种智能网协议的综合SCP设备。
二.网络智能化改造成沟FMC的起点
对于固定网络而言,由于PSTN交换机的技术局限和历史原因,使其在利用智能网技术开展增值业务的时候,远不如移动网络那样灵活和方便。针对这些情况,周网运营商开始了网络智能化的改造。网络智能化并不是智能网技术的新的发展,只是运营商对固定网络的升级和改造。通过升级和改造,希望达到提供增值业务的方式更加灵活,综合利用网络资源,能够为固定PSTN网络和PHS网络提供相同的业务等目的。网络智能化改造的完成,使网络层次更加清晰,网络功能更加强大,为固定网络向 FMC的目标演进做好了准备,成为固网FMC的起点。下面文章探讨一下固网智能化改造的工作。
1.固网运营商利用智能网面临主要难题
在智能化改造之前,周网运营商在利用智能网开展增值业务的时候主要面临以下几个难题。
(1)使用交换机种类和使用年限有差异
不同本地网建设的时间和规模不同,因此使用的交换机种类、使用年限也存在很大差异。对于传统的、规模比较大的固网运营商而言,由于经过多年的发展,同一本地网中的交换机的类型很多,而其能力和特点又各不相同,这样使智能化改造的难度加大,但同时老的交换机的退网又为智能化改造提供了切入点。
(2)网内业务触发点的位置不一致
由于在前期的智能化建设中已经引入了一部分智能设备,所以根据现有智能网的设置方式,大致可以分成四种情况:第一种情况是端局和汇接局交换机都不具备SSP的功能,通过外置SSP来实现智能网业务的触发;第二种情况是汇接局具备SSP功能,能够触发智能网业务;第三种情况是端局已经具备、或可以经过简单升级具备SSP功能;第四种情况是第二和第三种情况的结合,既汇接局交换机已经具备SSP功能,而部分端局也可以通过升级具备SSP功能。第一种情况在各地本地网中比较普遍,而后面几种情况目前比较少。这种情况下,智能业务触发点比较高,信令迂回严重。
(3)智能业务触发方式单一
智能业务触发方式单一,只能通过号码分析 (DP3),即接入码字冠分析的方式进行触发。传统PSTN网络智能网实现业务时,负责业务触发的SSP没备一般在汇接局或长途局,而用户的属性数据存放在端局,这种业务触发与厨胜数据以及首次呼叫处理的分离,导致了智能网业务触发的局限性,即只能由用户拨打特定接入码,来通知端局交换机这是一个智能网呼叫,需要智能网进一步处理。对于固定预付费等主叫类业务,端局不能将无接入码的智能业务触发上来;而对于同振、悦铃等被叫类业务,由于业务属性与被叫相关,发话端局以及中间的交换机都无法感知其业务属性,不能在呼叫落地前将呼叫送到SSP进行相应的业务触发与处理,使得全网被叫类智能业务基本无法开展。
(4)网络资源利用率低
PSTN网络和PHS网络拥有各自的业务提供平台、数据管理、运营维护系统,重复建设,网络资源利用效率不高。
2.智能化改造内容
针对以上问题,固网运营商纷纷开始了固网智能化的工作。主要是解决在传统网络架构下,及早和自动发现智能业务,以及实现全网触发的问题。智能化改造包括以下主要内容。
(1)数据库的设置
为了解决智能业务触发的问题,在智能化改造中必须引入集中数据库,用于集中存放用户的智能业务签约信息及号码变换信息等数据。数据库可以内置,也可以外置。在数据库外置的情况下,需要规定访问数据库的防议。用户属性集中放置在数据库之后,运营维护系统只需对网络中有限数量的数据库进行维护,而不需要对大量的交换机数据进行维护,实现数据的集中维护管理。
(2)业务发现位置的规定
业务发现是交换机在呼叫处理过程中,通过访问集中的用户数据库,获知用户是否申请了智能业务。业务发现的位置可以在汇接局或端局,当业务发现位置在端局时,称为端局模式;当业务发现位置在汇接局时,称为汇接局模式。对于汇接局模式,必须要求全话务汇接,即端局下的所有呼叫,包括局内呼叫,都必须强制出局,通过汇接局进行接续,这样才能保证呼叫智能业务的正常触发。
(3)用户数据的分布
在智能化改造的方案中,呼叫接续数据仍然存放在端局交换机中,由端局交换机完成业务处理后的呼叫接续。集中数据库保存用户的智能业务签约信息和号码信息。在集中数据库中,将用户的用户号码和路由号码分开存储。用户号码是运营商分配给用户的唯一号码,也是用户的可见号码。同时,用户号码也是运营商识别用户并为用户计费的号码。路由号码是用于选路的路由号码,是网络内部的号码,用户不可见。该号码对应固定交换机中的某个端口或某条用户线,端局交换机可以根据该号码接续到用户的真实位置。
以上三个基本特征包含在所有的智能化改造的方案中。通过这三条基本改造的实施,不仅达到了固网智能化的目的,而且对用户数据和网络架构的改造将对网络向FMC目标网演进产生巨大的影响。
首先通过集中数据库的没置将用户的业务数据独立出来,这与目前移动网络中的HLR的功能类似。这种架构和功能上的趋同,使固网用户在未来向支持FMC的网络平滑迁移提供了保证。其次,由于集中数据库中存储的是用户签约业务信息和号码信息,而呼叫接续数据仍然在端局交换机上存储,使业务能够触发到一个统一的业务平台进行处理,实现呼叫控制和业务控制的彻底分离。这种触发机制使网络的层次架构更加清晰,用户业务的实现与交换网络采取的技术无关,非常有利于交换网络向支持固定和移动的融合网络演进。而对于业务触发位置的规定,特别是业务在汇接局触发的方案,网络结构更加清晰,符合未来网络的演进方向。一个FMC的网络,要为采取固定、移动不同接入方式的用户提供相同的业务。接入方式的差异是客观存在的,要求 FMC的网络边缘设备能够处理这种差异,而信令一旦到达核心网,那么网络不再区分接入方式,应按照统一的方式进行业务触发和业务控制。这种汇接局的智能化方案,由端局来处理与业务触发无关的内容,由汇接局实现业务触发,可以说遵循了FMC的发展思路,更利于未来端局和汇接局的演进。
通过以上的分析,固网智能化改造不仅能够解决同定网络中增值业务的提供问题,实现固定网络和PHS网络的部分融合,而且通过改造之后的网络更是向FMC演进的一个起点。
三.智能网的设计思想运用于IMS
想要真正实现FMC,仅仅靠网络智能化是远远不够的。目前国际上比较公认的在NGN中实现 FMC的网络是IMS网络。IMS不仅能够提供融合的窄带语音业务,而且能够提供丰富多彩的多媒体业务的融合。IMS除了实现了业务应用层的融合之外,更为重要的是实现了核心网业务控制层的融合,从而能为固定和移动用户提供统一的会话控制。那么从实现FMC的角度来看,IMS与智能网技术存在什么样的关系呢?
IMS作为一种为用户提供多媒体业务的新技术,提供了一种基于SIP会话卧议的IP多媒体核心网络体系架构,满足了多媒体业务在安全、计费、漫游以及QoS上的需求。TISPAN定义的IMS系统架构如图2所示。

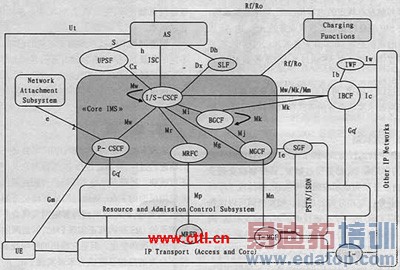

图2 IMS Core部分功能实体的架构
1.IMS主要功能实体
TISPAN IMS中包括的主要功能实体有以下几部分。
(1)应用服务器
作为IMS架构中提供业务的核心功能实体,应用服务器(As)为IMS用户提供各种类型的业务。AS中有实现业务所需的业务逻辑,根据业务的需要, AS还可以调用其他AS,从而将多种业务能力综合起来为用户提供业务。
(2)呼叫会话控制功能
作为IMS中业务控制层的核心部件,呼叫会话控制功能(CSCF)可以扮演不同的角色,包括P-CSCF、I-CSCF和S-CSCF。其主要功能是为用户执行注册、会话控制和业务触发,并根据需要,与计费系统进行交互。
(3)用户签约信息服务功能
用户签约信息服务功能(UPSF)是用户和业务信息的数据库,存储用户签约的业务信息。
(4)多媒体资源功能
多媒体资源功能(MRF)主要为IMS网络完成业务提供多媒体的资源,包括提供多媒体录音通知、编码转换等功能。
2.1MS中的业务实现过程
UPSF中存储着用户的签约信息,称为Service Profile。Service Profile中包含的内容有:用户标识和初始过滤规则。每个初始过滤规则包括O个或1个触发点和一个应用服务器。触发点是一个布尔表达式,通过对Request-URI、SIP Method、SIP Header、Session Case和Session Description的组合来规定触发条件,而没有触发点表示无条件触 发。应用服务器指明触发之后到哪个应用服务器去为用户完成该业务。用户注册之后,该用户的Service Profile下载到为该用户服务的S-CSCF上。在用户发起会话的SIP信令到达S-CSCF之后,S-CSCF将SIP信令中的相关内容与触发点规定的内容相匹配。如果匹配成功,那么将SIP消息转发到实现该业务的AS,由AS进行业务的逻辑控制。如果在业务实现的过程中,需要放音等媒体功能,由AS通过S-CSCF控制MRF进行放音。
通过以上描述,可以看到IMS业务实现的方式与智能网技术实现业务的方式在以下两点上非常相似。
(1)触发机制
IMS中初始过滤规则中的触发点与智能网中的 DP点的作用相似,都是通过触发,将控制权交到业务层,由业务层完成相应的业务实现,都体现了呼叫控制与业务控制相分离的思想。触发机制可以说是网络实现FMC的一个关键技术。通过触发机制,网络层对任何接入网络的呼叫采取统一的处理方式,使各种应用能够同时为多种接入服务。所不同的是,智能网的DP点是固定的静态配置在交换机中的,表示的使交换机的运行状态,随着交换机处理状态逐点进行检查,并且DP点的数量有限。而IMS中的触发点则是在注册过程中,S-CSCF动态的从HSS中下载,并且触发点是对用户信令的条件设置,这样触发条件就更加灵活,体现了IMS的强大。
(2)由专门的业务平台实现业务
在智能网中,由SCP进行业务的后继处理。而在IMS中,也是由专门的业务层业务平台来实现业务的。这种专门的业务平台来实现业务保证了对各种接入方式接入到网络的用户获得的业务体验是一致的,新业务的增加也更加灵活,只要在业务层增加新的实现业务的实体或增加新的业务的业务逻辑即可完成。IMS的业务层面包括SIP应用服务器,OSA应用服务器及CAMEL IM-SSF。SIP应用服务器用于实现基于SIP的增值应用,OSA应用服务器用于实现基于OSA的应用,OSA应用服务器需通过OSA业务能力服务器(SCS)与IMS核心网进行交互,而CAMEL IM-SSF用于支持IMS业务使用CAMEL业务能力。IMS的业务层引入了业务引擎的概念,增加了对第三方的接口,克服了智能网中业务逻辑只能由智能网没备的提供商来编写的缺点,同时能够提供丰富多彩的多媒体业务。可以说1MS的业务层比智能网更加开放,更能满足NGN业务多样化、个性化的需求。
智能网和IMS技术发端于不同的时间,出自于不同的背景,但两者在实现业务的方式上却有着千丝万缕的联系。IMS在实现融合的技术上,采取了与智能网设计思想相同的呼叫控制与业务控制分离的思想。
四.结语
从现有的网络进程来看,FMC将会是一个长期的渐进的过程。在演进过程中,智能网在其中的作用不可或缺。从现有网络利用综合智能网提供提供业务应用层面的FMC,到通过网络智能化开始网络向 FMC的演进,最终发展到与智能网实现业务方式一脉相承的IMS架构真正实现FMC,智能网的技术在不断的发展和变化,但是它提出的呼叫控制和业务控制分离的思想必将成为未来实现FMC的关键一环。
作者:罗松 来源:泰尔网
