IMS的业务环境探讨
录入:edatop.com 点击:
摘要:IP多媒体子系统的出现是传统电信网络与因特网相结合的产物,反映了电信网络发展的趋势。IMS水平化的业务体系架构使语音、数据和多媒体业务的提供更加灵活,业务整合更加便捷。国际标准化组织对IMS/NGN的研究各有侧重,业务方面更关注业务能力的标准化。开放业务环境是IMS架构下的下一代业务网络。
1. IMS
IP技术的诞生带来了划时代的影响,一方面基于IP的技术快速发展产生了数以万计的应用,另一方面架构于IP之上的因特网络也得以呈放射状的扩张。而在IP浪潮中,传统的电信网络、电信业务、运营模式则面临着新兴互联网业务提供商的巨大冲击:
●MSN Messenger已经可以在智能手机上使用,同样还有AOL Messenger,QQ,Yahoo Messager等;
●互联网业务功能也在随着终端和网络能力的提高,不断增强:支持文件共享、VoIP、视频电话、语音短信等.
●一些新的VOIP电话服务商对电信市场形成正面竞争,如Skype
与之相对应,电信运营商正在变成一个简单的承载通道, 而业务收入逐渐地被这些新进入的竞争者蚕食。如何摆脱这种被动局面是每个运营商都在考虑的问题,“转型”则是他们必然的战略决策。转型的目标在于改变传统的电信业务、运营模式,并借鉴IP技术的优势,从而形成电信运营商自身的竞争优势。

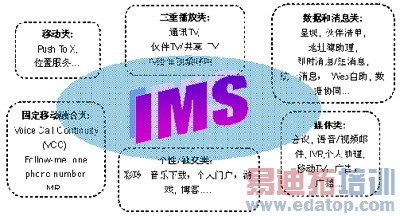

IMS由于其天然的基于IP之上的架构,开放的业务网络体系,以及接入的无关性正逐渐成为具备固定移动融合特性的核心网络,并将成为运营商“转型”过程中的有力工具。最终用户对新业务的需求一直是推动运营商转型的主要动力,IMS将因特网上的视频、消息、流媒体等多媒体业务特性引入到电信网络内,则正好符合了这种发展趋势:
●建立了基于IP的业务开放架构体系,降低业务成本;
●业务融合文本、语音、图片、视频等各种媒体类型;
●方便、快捷、经济地开发新的多媒体通信服务:
●融合固定和移动,提供无缝的融合通信方式,业务提供与终端和接入方式无关;
同时,IMS还提供了一个更加有效的运营环境,能够继续保证运营商在业务价值链中的位置:
●为最终用户提供第三方不能提供的差异性服务,如单点登陆(SSO)、单一帐单、QoS保证、安全性保证等;
●提供基于会话、时长、流量、事件等灵活的计费功能;
●充分发挥运营商网络优势,提供独特的业务功能。例如:公共业务,互联互通等.
总之,IMS构建了一个可控制,可管理,可盈利和开放的业务提供环境,能够满足最终用户对新业务的需求。其基于IP的开放而灵活的业务提供架构,为不同的业务应用类型提供了很强的附着性,并使得跨不同类型的应用交互和交叉引用成为可能,从而为运营商构建了一个“杀手级”的业务和应用环境。
2. IMS业务标准化现况
IMS的标准化进程主要由3GPP,TISPAN,OMA和ITU-T等国际标准化组织推动。各标准化组织在IMS的研究方面各有所侧重,标准化进程也不尽相同。
3GPP作为IMS的发起者,在R5中首先提出了IMS概念,其工作主要是围绕核心系统架构展开的。3GPP定义的IMS核心网络架构同时也涵盖了业务网络体系架构,即定义了3种业务提供方式:SIP 应用服务器、OSA应用服务器、IM-SSF,这3种业务提供方式均通过统一的ISC接口与核心网络CSCF交互。在业务标准方面,3GPP基于IMS架构发布了Messaging、 CAMEL、Presence、 Push、Conferencing等相关规范,并采取了与OMA共同合作的方式来开展工作,3GPP侧重于业务需求和核心层网络架构的定义,业务层引擎规范则主要由OMA定义。
ETSI的TISPAN工作组致力于固定和移动融合的NGN网络规范制订,它也采用了与3GPP,OMA共同合作的模式。在其发布的NGN规范中,重用了3GPP的IMS核心,并针对固定接入网络特性提出了NASS,RACS,PES等新的网络单元。在业务规范方面,TISPAN主要侧重于固定网络业务特性,并针对业务能力进行了规范化,在已经发布的NGN Release1中包括了以下业务部分:会话类(实时电话业务、多媒体电话、视频电话),呈现,PSTN仿真业务,PSTN模拟业务。在Release2中,TISPAN将进一步研究 OMA Push 业务在NGN网络中的支持,家庭网络业务及固定移动融合等新的业务需求。
OMA(Open Mobile Alliance)是移动业务领域的标准化组织,目标是实现移动业务在不同终端设备上的一致性以及不同设备的互通。
OMA的主要工作成果在于提出了OSE架构。OSE为应用开发商、业务提供商提供了一个灵活的可扩展的业务层网络架构,并定义了OMA架构的通用原则。OSE为保证网络架构的完整性,可扩展性和互通性,还定义业务引擎与其它组件通信的基本原则。
业务引擎(Service Enabler)是OSE中最基本的概念,所有功能实现中所使用的技术均以业务引擎的形式来体现。业务引擎的重复使用是OSE的一个重要思想,每种业务引擎只定义与其业务相关的最本质的功能,并将其能力通过开放接口对外提供。业务引擎只要遵循OSE的规则,便可调用其它组件协调工作。OMA发布的规范都是以业务引擎的形式出现的,目前发布的业务引擎涉及了客户端管理、XDM管理、计费、Presence、IMPS、Web业务、Push业务、定位业务、DRM、Game、下载等多个业务领域。
ITU-T中FGNGN(NGN Focus Group)是研究下一代网络NGN技术的特别工作组。FGNGN发布了NGN R1 Scope,Requirement等文档,主要定义了NGN R1 网络架构,融合业务网络架构(CSF),但对业务能力定义较少。目前FGNGN已经结束,NGN标准制定由ITU-T SG13负责。FGNGN输出文档作为ITU-T SG13制定NGN标准的重要参考文档
从上述标准组织的在业务标准化方面的动态来看,不难发现各标准组织的工作重点已经转移到了业务层架构和业务能力的标准化上,而非单纯的业务标准化,这其中OMA提出的业务引擎是一个非常重要的理念。另一方面,也应注意到鉴于标准化进程是由不同的标准组织推动,事实上业务能力的标准化还有所差异,这还需要各标准组织的共同合作来推动。
3. 基于IMS的开放业务提供环境
固定移动融合的架构,以及业务与控制分离等特性是IMS区别于传统网络和软交换的主要特征,但灵活的业务开发和部署环境才是运营商部署IMS的主要动力。它不仅会增加业务收入,同样对减少整个运营的复杂性,降低成本具有促进作用。
阿尔卡特的IMS解决方案从“用户核心宽带”的理念出发,采用了面向业务的架构模型将不同业务应用和它们的业务生成环境整合到一个开放的业务提供环境OSDE(Open Service Delivery Environment)中去,OSDE包括:
■网络业务:提供通信业务所需要的基本能力,如用户数据,交换处理,媒体服务器等,网络业务也包括QoS和安全控制。它提供端到端的实时资源预留,保证业务使用受运营商的控制、业务之间没有资源竞争以及快速和简单的用户鉴权。网络抽象则使不同的网络协议在不丢失网络功能的情况下暴露给其他层。
■业务引擎:包括批价,呈现,位置,内容分发和存储,设备管理等。业务引擎的理念带来的好处是可以被不同的应用重复调用,从而获得成本优势。
■用户业务:提供真正以用户为核心的业务,基于不同类型的业务传送平台(SDP),可根据OSDE的不同配置来提供诸如虚拟专网(VPNs)、移动重定向、即时消息、推送、移动流媒体、视频点播、电视广播等多种业务。
■业务整合:整合多个业务传送平台的业务特性,并将特性通过一系列基于Web服务的接口和脚本工具提供给外部应用。业务整合对业务提供商的网络进行了抽象并进行了Web服务的封装,使得业务提供商(运营商或其他SP)的合作伙伴可以通过安全接入机制按照一定的服务等级协议(SLA)获取业务提供商提供的服务,并在此基础上开发新的附加应用。由于提供的预定义接口非常简单有效,因此不需要开发者具有很强电信知识就可以进行快速开发。
■OSS/BSS集成:开放业务环境和OSS/BSS之间的连接层。每一个应用、业务能力和底层的执行平台都将接口开放给OSS/BSS,用于支持告警,业务提供,事件记录,配置,命令日志等功能。OSS/BSS集成大大降低了在业务传送平台上引入新业务的成本。
在开放业务提供环境理念下,阿尔卡特为运营商提供了领先的IMS解决方案。其主要特征是业务提供的开放性,能够让更多的业务提供者参与到IMS业务的价值链中,同时确保了运营商对IMS业务的控制能力,保证其在整个价值链中的地位。阿尔卡特的IMS解决方案不仅提供大量的IP多媒体业务(如即时通信,推送业务以及三重播放业务),这些业务的实现基于强大的业务引擎(如呈现,位置,组管理等)以及基于IT平台的业务生成环境。符合标准(OAM,3GPP)的业务引擎是模块化设计的基础,电信级的可靠性,可扩性以及高性能为大规模快速部署奠定了基础。同时,业务整合使得原先属于不同应用类型的用户业务得以整合,并创造出全新的业务体验,Amigo TV以及Communication TV就是很好的实例。更吸引人的是,在开放的业务提供环境下,新业务的引入周期可以被大大缩短到一个月甚至几周,这对以用户为核心的下一代通信网络尤为重要。
4. 结束语
因特网的飞速发展,对传统电信业产生了重大的影响,并促成了电信业的转型。IMS作为新一代网络的目标架构,构建了一个可控制,可管理,可盈利和开放的业务提供环境,能够满足最终用户对新业务的需求。IMS业务的标准化在各标准组织的推动下正逐步协调发展。在阿尔卡特的开放业务提供环境下,IMS不仅仅是一个基于SIP的业务控制架构,更是一个全新的业务提供理念,从而为运营商实现网络、业务和运营模式的转型提供坚实的技术支撑。
参考文献
[1]. 3GPP TS23.228,“IP Multimedia Subsystem (IMS); Stage 2”
[2]. TISPAN ES 282 001, “TISPAN NGN Functional Architecture, Release 1”
[3]. TISPAN ES 181 005 ,”Services and Capabilities Requirements”
[4]. OMA Release program and specifications
作者:周宏 来源:泰尔网
