如何使用ES网络通二代检测802.1x安全认证过程及进行故障诊断

　　网络的接入控制对网络管理者来说是非常重要的。网络管理员和网络用户关心网络访问权限和安全性。

　　网络管理员希望确保请求访问网络的客户端确实是其本身——是已授权用户而非冒名顶替的用户。类似的，网络用户希望确保当无线笔记本电脑连接到网络时，他确实连接到了自己的网络——而不是由黑客匆匆建成，用于收集用户信息的假冒网络。

　　目前ES网络通二代支持对有线和无线网络的802.1x安全认证检测。

　　802.1x协议是标准化的一个符合IEEE 802协议集的局域网接入控制协议，其全称为基于端口的访问控制协议。它能够在利用IEEE 802局域网优势的基础上提供一种对连接到局域网的用户进行认证和授权的手段，达到了接受合法用户接入，保护网络安全的目的。

　　802.1x协议与LAN是无缝融合的。802.1x利用了交换LAN架构的物理特性，实现了LAN端口上的设备认证。在认证过程中，LAN端口要么充当认证者，要么扮演请求者。在作为认证者时，LAN端口在需要用户通过该端口接入相应的服务之前，首先进行认证，如若认证失败则不允许接入；在作为请求者时，LAN端口则负责向认证服务器提交接入服务申请。基于端口的MAC锁定只允许信任的MAC地址向网络中发送数据。来自任何“不信任”的设备的数据流会被自动丢弃，从而确保最大限度的安全性。

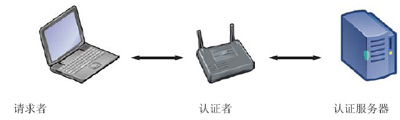

　　在802.1x协议中，只有具备了以下三个元素才能够完成基于端口的访问控制的用户认证和授权。

　　1.客户端。一般安装在用户的工作站上，当用户有上网需求时，激活客户端程序，输入必要的用户名和口令，客户端程序将会送出连接请求。

　　2.认证系统。在以太网系统中认证交换机，其主要作用是完成用户认证信息的上传、下达工作，并根据认证的结果打开或关闭端口。

　　3.认证服务器。通过检验客户端发送来的身份标识（用户名和口令）来判别用户是否有权使用网络系统提供的网络服务，并根据认证结果向交换机发出打开或保持端口关闭的状态。



　　802.1x 是基于 IEEE 标准的网络认证访问框架，可以选择它管理负责保护网络畅通的密钥。它不仅限于无线网络，事实上，它还在顶级供应商的高端有线 LAN 设备上使用。802.1x 依赖于 RADIUS（远程身份验证拨入用户服务）网络身份验证和授权服务来验证网络客户端的凭据。802.1x 使用 EAP 来打包解决方案不同组件间的身份验证会话，并生成保护客户端与网络访问硬件畅通的密钥。EAP 是执行身份验证的网络工程任务小组 (IETF) 标准。它可用于多种基于密码、公钥许可证或其他凭据的不同身份验证方法。

　　EAP-TLS 通过基于证书的传输层安全 (TLS) 在采用强加密方法的无线客户端和 RADIUS 服务器间进行相互身份验证，并生成了保护无线传输的加密密钥。这是使用 802.1x 最受欢迎、最安全的 EAP 方法之一。它要求在客户端和 RADIUS 服务器上有公钥证书。

　　802.1 x认证的突出优点就是实现简单、认证效率高、安全可靠。无需多业务网管设备，就能保证IP网络的无逢相连。同时消除了网络认证计费瓶颈和单点故障。解决了采用多业务网关，不便于视频业务开展的难题。在二层网络上实现用户认证，大大降低了整个网络的建网成本。

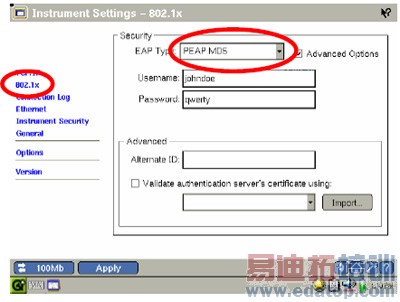

　　ES支持对 802.1x 安全性进行配置。

　　所支持的认证类型包括：
• EAP TLS
• EAP GTC
• EAP MD5
• EAP MSCHAPV2
• PEAP GTC
• PEAP MD5
• PEAP MSCHAPV2
• PEAP TLS
• TTLS PAP
• TTLS CHAP
• TTLS MSCHAP
• TTLS MSCHAP-V2
• TTLS EAP-MD5
• TTLS EAP GTC
• TTLS EAP MSCHAP-V2
• TTLS EAP-TLS

　　TLS 认证类型（也称为 SmartCard）允许导入由 IT 管理员提供的用户证书，并可在加密时使用其它标识号。

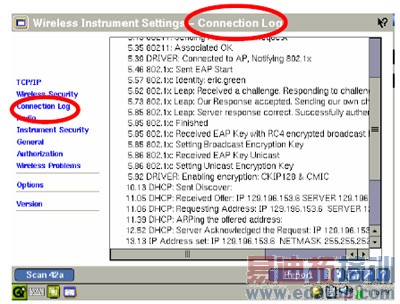

　　ES网络通二代的连接日志（Connection Log）功能提供了关于 802.1x 认证和授权过程的详细信息，并说明认证和授权的结果是通过还是失败。它还提供了 DHCP 的详细信息，包括哪些服务器回复了 DHCP 请求及哪些 DHCP 响应被忽略。这些信息都将形成日志报告，进行分析和存储。

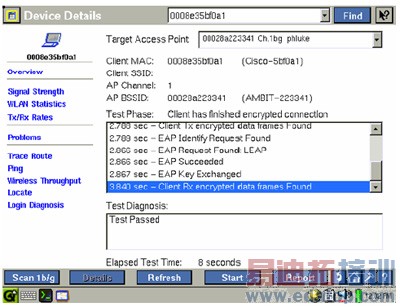

　　另外，在WLAN测试中，还可以通过登录诊断（Login Diagnosis）测试监控无线客户端在无线LAN 上的验证尝试。该测试监控选定客户端与它尝试关联和验证的接入点之间的 EAP（可扩展验证协议）通信流程。该测试可帮助您诊断设备连接到 WLAN 时遇到的问题。



　　ES网络通二代提供了一种新的方法，帮助用户对802.1x的连接进行故障诊断。这一新的工具能够监测设备与网络连接和握手过程。如果认证失败，ES网络通二代能够找到失败的原因，隔离出故障出现的位置，从而快速查找并修复故障，也可以形成故障报告与正常时的报告进行比较。对于安全要求较高的网络，可以极大地提高故障诊断效率。
